Кабель коаксиальный RG-6U, 75Ом, Cu/Al/Cu, 64%, 305м, внешний, черный REXANT
SDS_Group · артикул 01-2232
Изображение может отличаться от конкретного исполнения.
REXANT
Кабель коаксиальный RG-6U, 75Ом, Cu/Al/Cu, 64%, 100м, внешний, черный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000019
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Волновое сопротивление75 Ом
Диаметр внутр проводника1 мм
Диаметр внешн проводника4.8 мм
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-60–60 °C
Внешн диаметр - прибл6.8 мм
ДиэлектрикВспененный полиэтилен (ППЭ)
Материал внешн оболочкиПолиэтилен (PE)
Описание и назначение
Коаксиальный кабель RG-6U+Cu (75 Ом) REXANT используется для внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, а также для подключения спутниковых и кабельных телевизионных систем, камер видеонаблюдения и устройств, поддерживающих HDTV. Прокладывается вне помещений.

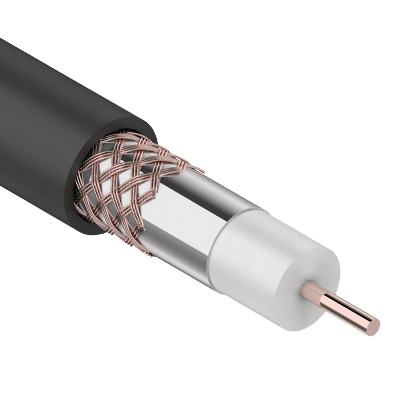

Конструкция кабеля включает центральный проводник из меди в диэлектрике из вспененного полиэтилена. Поверх диэлектрика наложен экран из алюминиевой фольги, на котором располагается внешний проводник из медной проволоки в виде оплетки плотностью 64%. Внешняя оболочка изготовлена из полиэтилена и имеет черный цвет.

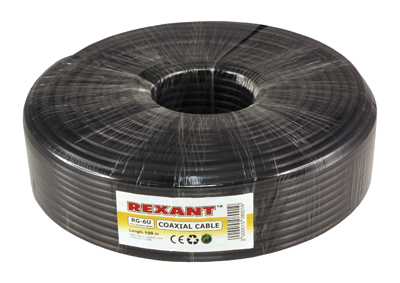

Поставляется в бухте длиной 100 м. Диаметр проволоки в оплетке: 0,12-0,15 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)EF003799 | Нет |
| Не содержит галогенов в соответствии с EN 60754-1-2EF009769 | Нет |
Электрические и световые параметры 3
| ДиэлектрикEF000068 | Вспененный полиэтилен (ППЭ) |
|---|---|
| Волновое сопротивлениеEF001628 | 75 Ом |
| Сопротивление связи, мОм/мданные поставщика | 200 мОм/м |
Материалы и конструкция 6
| Цвет внешн оболочкиEF001618 | Черный |
|---|---|
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Тип внешн проводникаEF001626 | Фольга + оплетка |
| Материал внутр проводникаEF001627 | Медь |
| Материал внешн проводникаEF001631 | Медь |
| Класс внутр проводникаEF001676 | Класс 1 (однопроволочная жила) |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | RG-6U |
|---|---|
| Марка кабеля/проводаданные поставщика | RG-6U |
| Применениеданные поставщика | Высокочастотные видео- и аудиосигналы |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| Плотность оплеткиданные поставщика | 64 % |
Размеры и упаковка
Изделие
| Диаметр внутр проводникаEF001629 | 1 мм |
|---|---|
| Диаметр внешн проводникаEF001630 | 4.8 мм |
| Внешн диаметр - приблEF003921 | 6.8 мм |
| Высота изделияданные поставщика | 0.68 см |
| Диаметр проволоки экранаданные поставщика | 0.12 - 0.15 мм |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 0.68 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 27.5 × 26.9 × 8.1 см | 2.667 | 0.006 | |
| Групповая упаковка кор. (6 бухта) | 6 бухта | 57.8 × 29.3 × 26.3 см | 16.423 | 0.045 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 27.5 × 26.9 × 8.1 см
- Вес, кг
- 2.667
- Объём, м³
- 0.006
- EAN / GTIN
-
Групповая упаковка кор. (6 бухта)
- В упаковке
- 6 бухта
- Габариты
- 57.8 × 29.3 × 26.3 см
- Вес, кг
- 16.423
- Объём, м³
- 0.045
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 46; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ЕАЭС 037
PDF · 194,7 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
