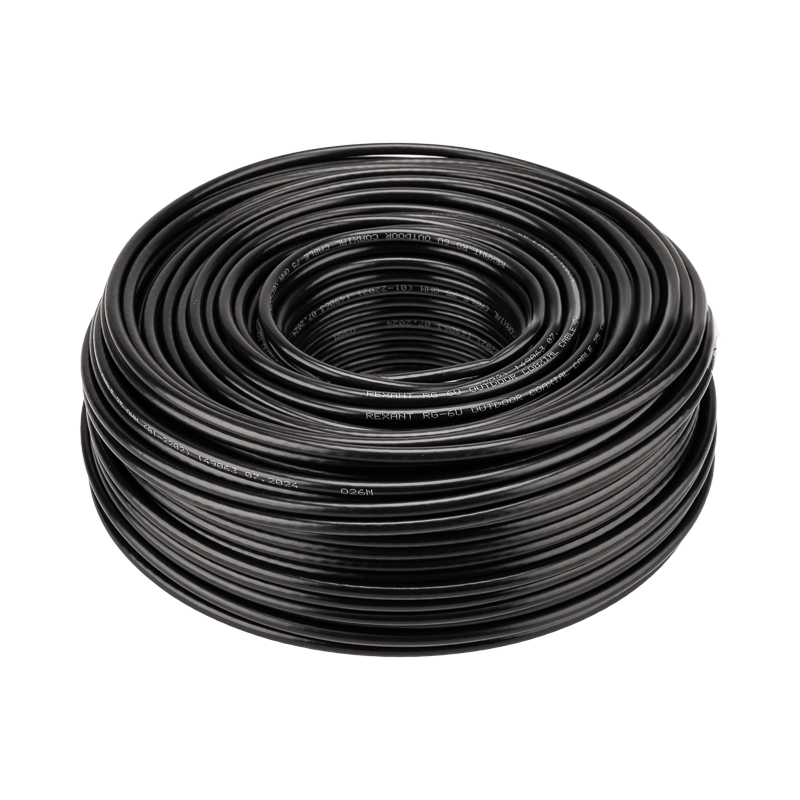

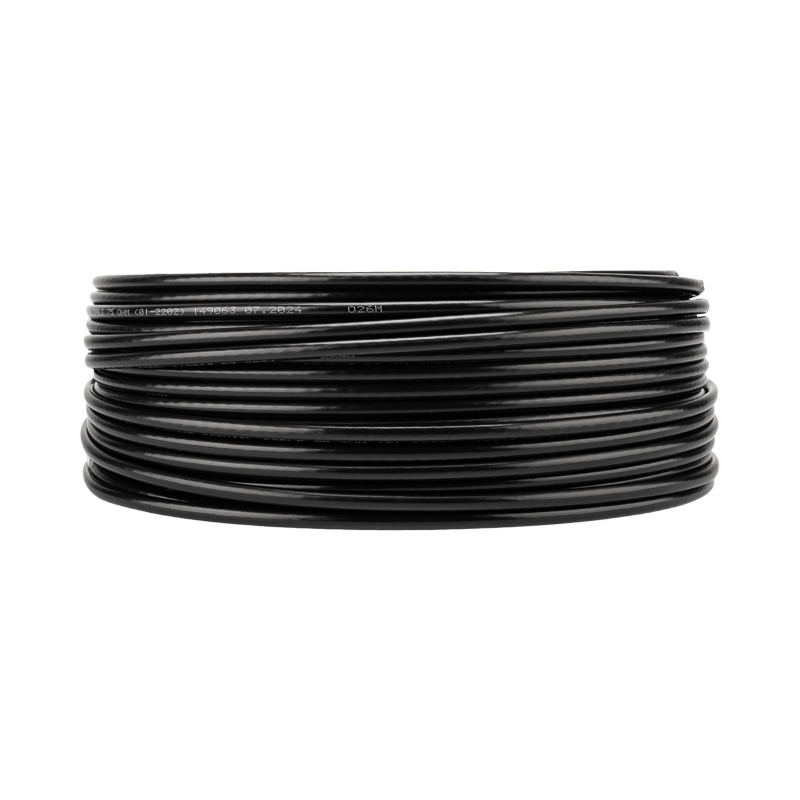

Кабель коаксиальный RG-6U, 75Ом, CCS/Al/Al, 64%, 100м, внешний, черный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000019
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Волновое сопротивление75 Ом
Диаметр внутр проводника1.02 мм
Диаметр внешн проводника4.8 мм
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-60–60 °C
Внешн диаметр - прибл6.8 мм
ДиэлектрикВспененный полиэтилен (ППЭ)
Материал внешн оболочкиПолиэтилен (PE)
Описание и назначение
Коаксиальный кабель RG-6U REXANT – распространенное решение для подсоединения внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, а также для подключения спутниковых и кабельных телевизионных систем, камер видеонаблюдения и устройств, поддерживающих HDTV.
Подходит для прокладки вне помещений. Длина – 100 метров, цвет – черный.
Отличается высоким качеством передачи информации. Обладает такими преимуществами как долгий срок службы, надежность материалов и высокий уровень производительности.

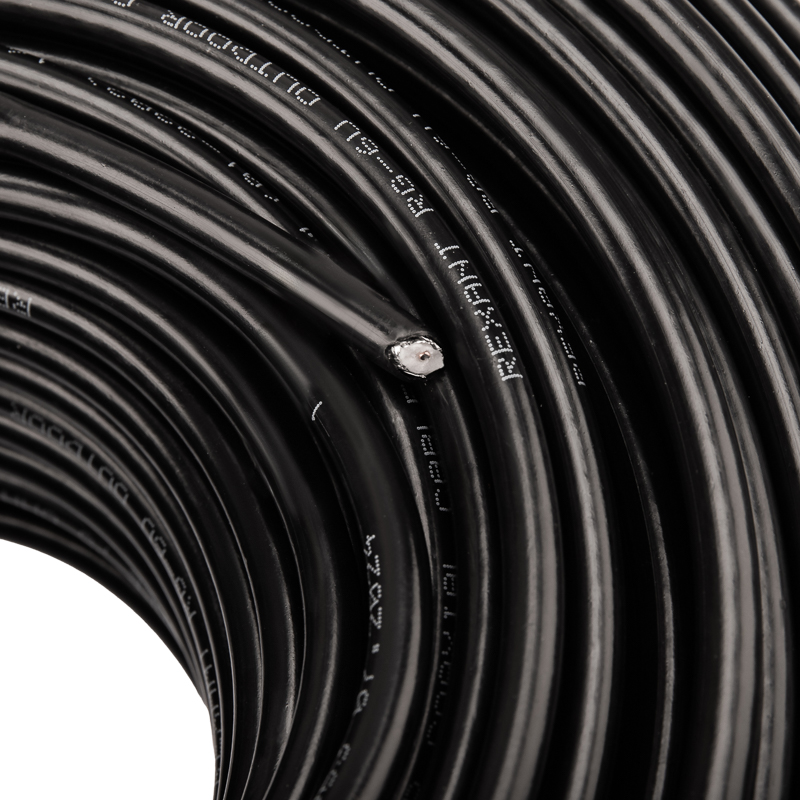

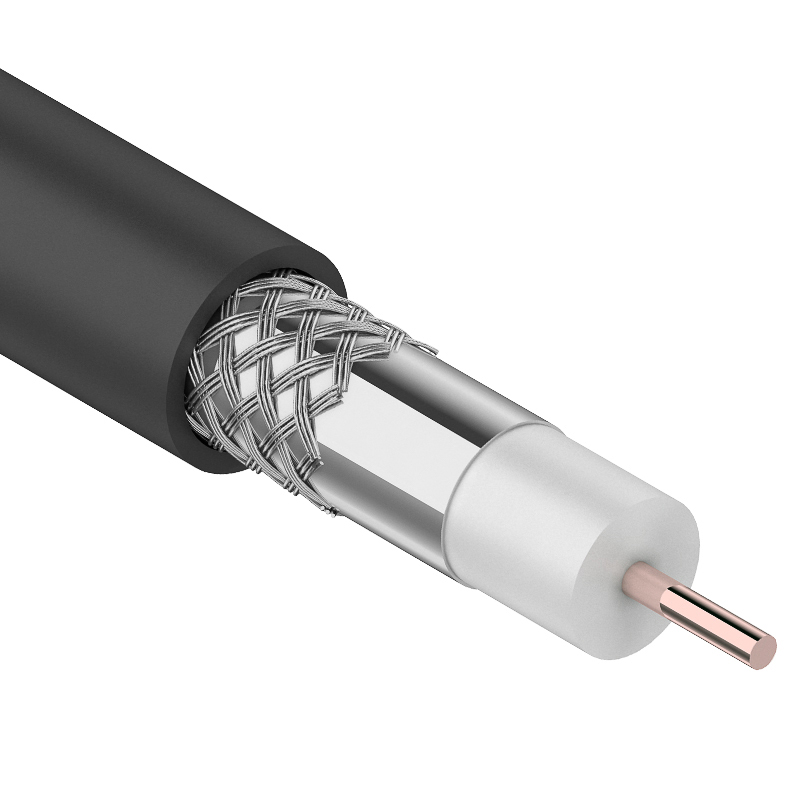

Состоит из плакированного медью стального проводника в диэлектрике из вспененного полиэтилена. Поверх диэлектрика наложен экран из алюминиевой фольги, на котором располагается внешний проводник из алюминиевой проволоки в виде оплетки плотностью 64%. Материал внешней оболочки – полиэтилен. Диаметр проволоки экрана: 0,12-0,15 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)EF003799 | Нет |
| Не содержит галогенов в соответствии с EN 60754-1-2EF009769 | Нет |
Электрические и световые параметры 3
| ДиэлектрикEF000068 | Вспененный полиэтилен (ППЭ) |
|---|---|
| Волновое сопротивлениеEF001628 | 75 Ом |
| Сопротивление связи, мОм/мданные поставщика | 200 мОм/м |
Материалы и конструкция 6
| Цвет внешн оболочкиEF001618 | Черный |
|---|---|
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Тип внешн проводникаEF001626 | Фольга + оплетка |
| Материал внутр проводникаEF001627 | Сталь омедненная (Fe-Cu) |
| Материал внешн проводникаEF001631 | Алюминий |
| Класс внутр проводникаEF001676 | Класс 1 (однопроволочная жила) |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | RG-6U |
|---|---|
| Марка кабеля/проводаданные поставщика | RG-6U |
| Применениеданные поставщика | Высокочастотные видео- и аудиосигналы |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| Плотность оплеткиданные поставщика | 64 % |
Размеры и упаковка
Изделие
| Диаметр внутр проводникаEF001629 | 1.02 мм |
|---|---|
| Диаметр внешн проводникаEF001630 | 4.8 мм |
| Внешн диаметр - приблEF003921 | 6.8 мм |
| Высота изделияданные поставщика | 0.68 см |
| Диаметр проволоки экранаданные поставщика | 0.12 - 0.15 мм |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 0.68 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

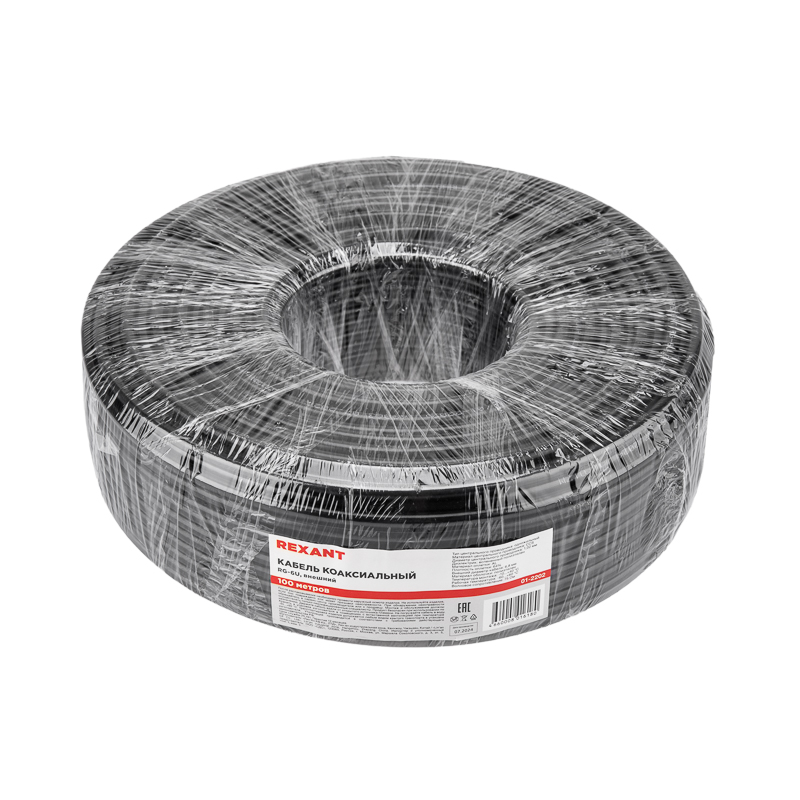

| Базовая единица кор. (1 бухта) | 1 бухта | 26.9 × 27.4 × 8.4 см | 2.85 | 0.006 | |
| Групповая упаковка кор. (6 бухта) | 6 бухта | 57.5 × 29.1 × 25.6 см | 16.243 | 0.043 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 26.9 × 27.4 × 8.4 см
- Вес, кг
- 2.85
- Объём, м³
- 0.006
- EAN / GTIN
-
Групповая упаковка кор. (6 бухта)
- В упаковке
- 6 бухта
- Габариты
- 57.5 × 29.1 × 25.6 см
- Вес, кг
- 16.243
- Объём, м³
- 0.043
- EAN / GTIN
