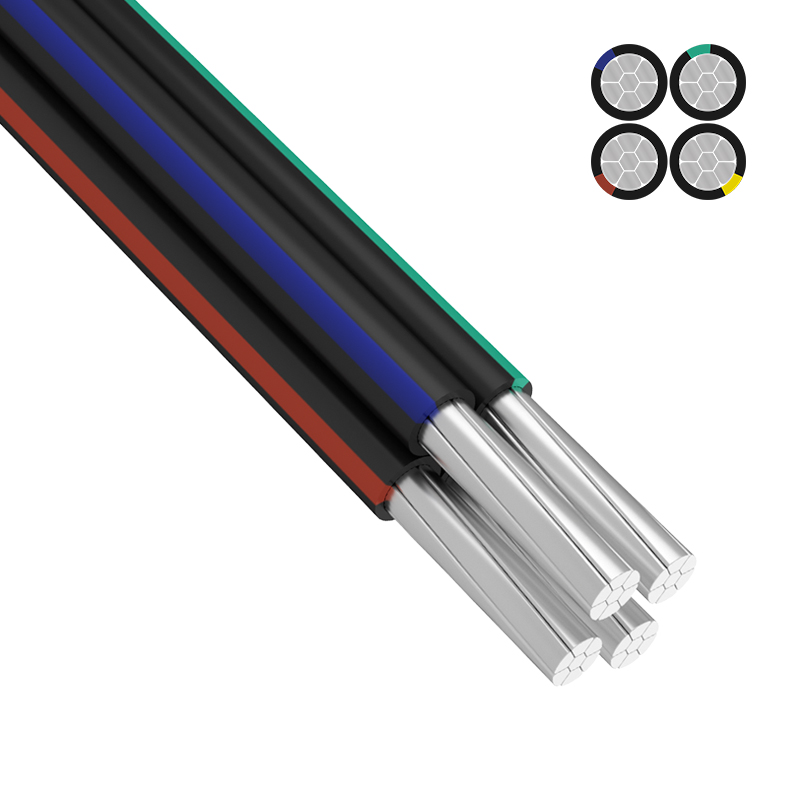

Провод самонесущий СИП-4 4x16,0 мм² 100 м ГОСТ
ИсточникКаталог SDS_Group
КлассификацияEC001139
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника16 мм кв.
Номин. сечение основных жил16 мм кв.
Материал изоляции жилыСшитый полиэтилен (СПЭ, XLPE, VPE)
Материал проводникаАлюминий
Материал внешн. оболочкиСшитый полиэтилен (СПЭ, XLPE, VPE)
Несущий элементНет (без)
Цвет внешн. оболочкиЧерный
Количество основных жил4
Описание и назначение
Провод СИП — это самонесущий изолированный провод с алюминиевыми жилами и изоляцией из светостабилизированного сшитого полиэтилена. Провод соответствует требованиям ГОСТ Р 52373-2005 (ТУ 16-705.500-2006.).
Применение:
Провод предназначен для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Расшифровка обозначения провода СИП:
С — самонесущий
И — изолированный
П — провод
Технические характеристики:
Номинальное напряжение: 0.6/1кВ
Температура окружающей среды при эксплуатации кабеля: –50...+50 °С
Минимальная температура прокладки кабеля без предварительного подогрева: –20 °С
Предельная длительно допустимая рабочая температура жил: +90 °С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки: +130 °С
Максимальная температура нагрева жил при коротком замыкании: +250 °С
Минимально допустимый радиус изгиба при прокладке: 7,5 диаметров кабеля
Срок службы: не менее 30 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 8
| Материал изоляции жилыEF000061 | Сшитый полиэтилен (СПЭ, XLPE, VPE) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Алюминий |
| Материал внешн. оболочкиEF001625 | Сшитый полиэтилен (СПЭ, XLPE, VPE) |
| Количество основных жилEF001693 | 4 |
| Количество жилEF001792 | 4 |
| Материал проводника.данные поставщика | Алюминий (Al) в единицах производителя |
| Общее количество жил.данные поставщика | 4 |
Механические характеристики 1
| Минимально допустимый радиус изгибаданные поставщика | 7,5 диаметров кабеля |
|---|
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | СИП-4 |
|---|---|
| Марка кабеля/проводаданные поставщика | СИП-4 |
| Применениеданные поставщика | Воздушные линии электропередачи |
| Серияданные поставщика | СИП |
Прочие характеристики 2
| Несущий элементEF001794 | Нет (без) |
|---|---|
| Изолированныйданные поставщика | ДА |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 16 мм кв. |
|---|---|
| Номин. сечение основных жилEF001694 | 16 мм кв. |
| Длина изделияданные поставщика | 10000 см |
| Номин. сечениеданные поставщика | 16 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 100 метр | 745 × 742 × 200 | 0.234 | 0.001 | |
| Групповая упаковка спец упаковка упак. (100 метр) | 100 метр | 80.1 × 75.9 × 19.5 см | 23.393 | 0.119 |
-
Базовая единица метр
- В упаковке
- 100 метр
- Габариты
- 745 × 742 × 200
- Вес, кг
- 0.234
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (100 метр)
- В упаковке
- 100 метр
- Габариты
- 80.1 × 75.9 × 19.5 см
- Вес, кг
- 23.393
- Объём, м³
- 0.119
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 24; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ТР ТС 004
PDF · 4,7 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
