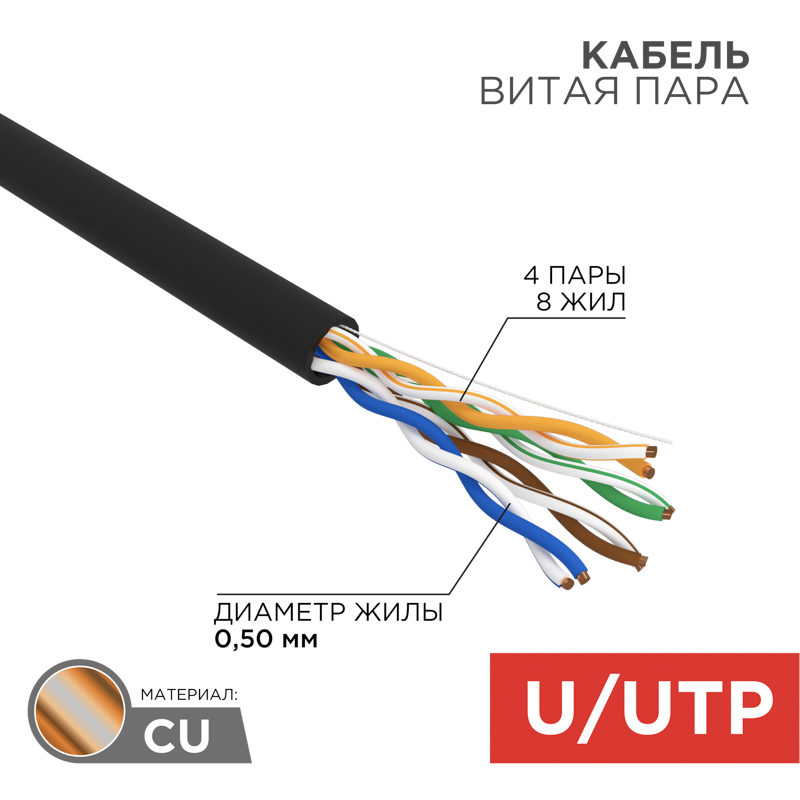

Кабель витая пара U/UTP, CAT 5e, PE, 4PR, 24AWG, внешний, однопроволочный, черный, 25м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйНет
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.5 мм
Допустимая температура при монтаже-10–60 °C
Допустимая температура при эксплуат. (без движения)-60–60 °C
Внешн диаметр - прибл4.9 мм
Описание и назначение
Кабель витая пара U/UTP CAT 5e черного цвета REXANT используется для создания локальных сетей компьютерных сетей, подключения устройств охранной системы, телефонии, интернета, камер видеонаблюдения и т.п.
Применяется для прокладки вне помещений. Универсальность и широкое распространение позволяют подключить практически любое оборудование.
Неэкранированный кабель состоит из центрального проводника из высокоочищенной бескислородной меди в изоляции HDPE и оболочки из полиэтилена, толщиной 0,5 мм.
Взаимодействие между каждой парой проводников усилено, благодаря чему достигается высокий уровень передачи данных. Гибкая форма обеспечивает удобное размещение кабеля в труднодоступных местах без образования заломов на местах сгиба.

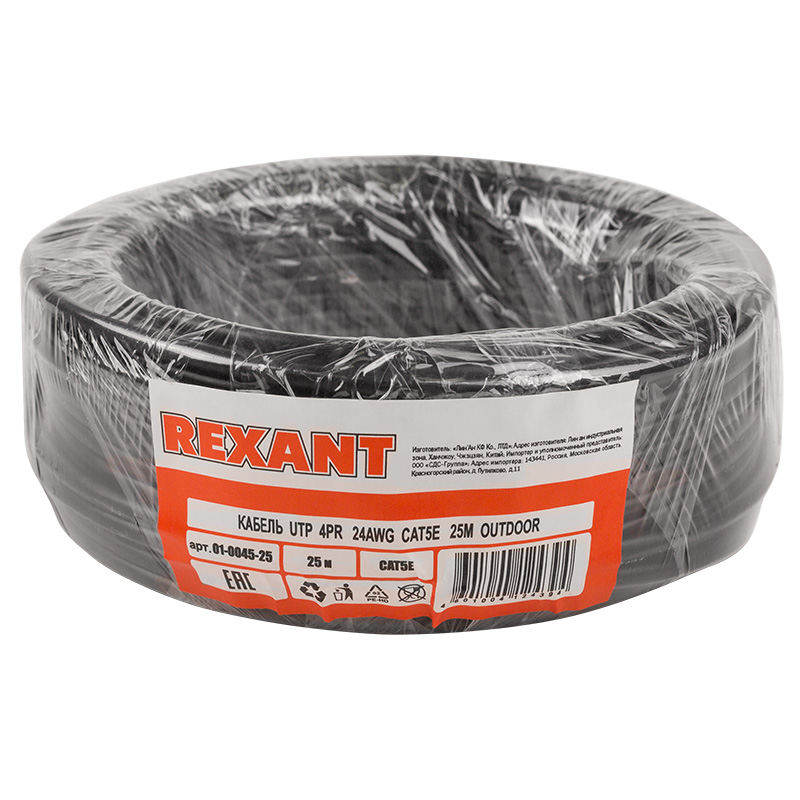

Поставляется в бухте длинной 25 м.
Техническое описание:
Кабель имеет 8 (восемь жил), четыре пары (4PR)
Материал проводника: высокоочищенная бескислородная медь, калибр (24 AWG)
Изоляция проводника: полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм
Экранирование, UTP: без экрана
Внешняя изоляция ПЭ — полиэтилен (PE), толщина 0,5 мм
Общий диаметр кабеля: 5,1 мм
Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля
Частотный диапазон: 1-100 МГц
Рабочая температура: –60...+60 °C, прокладка и монтаж кабелей должны производиться при температуре не ниже –10 °С
Упаковка: 25 м
Срок службы: 25 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 17
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–60 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 48 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 4 |
| Количество жилEF001792 | 8 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 4 |
| Тип изоляционного материала жилыEF011805 | Полиэтилен (PE) |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 8 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| NVP показательEF008387 | 0.69 % |
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Размер AWGEF001692 | 0.13 |
| Внешн диаметр - приблEF003921 | 4.9 мм |
| Высота изделияданные поставщика | 0.49 см |
| Длина изделияданные поставщика | 2500 см |
| Толщина изоляционного материаладанные поставщика | 0.4 мм |
| Ширина изделияданные поставщика | 0.49 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 бухта | 14.1 × 15.3 × 5.9 см | 0.587 | 0.001 | |
| Групповая упаковка кор. (20 шт) | 20 бухта | 38 × 38 × 33 | 16.88 | 0.042 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 бухта
- Габариты
- 14.1 × 15.3 × 5.9 см
- Вес, кг
- 0.587
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (20 шт)
- В упаковке
- 20 бухта
- Габариты
- 38 × 38 × 33
- Вес, кг
- 16.88
- Объём, м³
- 0.042
- EAN / GTIN
