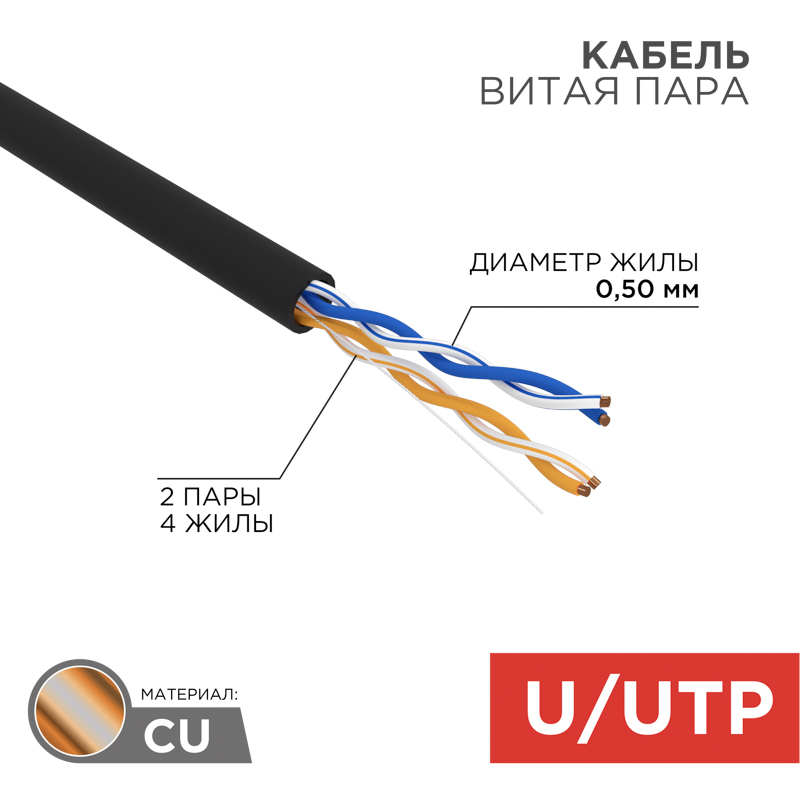

Кабель витая пара U/UTP, CAT 5e, PE, 2PR, 24AWG, внешний, однопроволочный, черный, 305м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйНет
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.5 мм
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-60–60 °C
Внешн диаметр - прибл4.2 мм
Описание и назначение
Кабель витая пара черного цвета REXANT используется для создания локальных сетей компьютерных сетей, подключения устройств охранной системы, телефонии, интернета, камер видеонаблюдения и т.п. Гибкая форма обеспечивает удобное размещение кабеля в труднодоступных местах без образования заломов на местах сгиба. Относится к категории 5е.
Применяется для прокладки вне помещений. Универсальность и широкое распространение позволяют подключить практически любое оборудование.
Неэкранированный кабель состоит из центрального проводника из высокоочищенной бескислородной меди в изоляции HDPE и оболочки из полиэтилена, толщиной 0,5 мм.
За счет усиления взаимодействия между каждой парой проводников, пользователю доступен высокий уровень эффективности передачи данных.
Техническое описание:
Кабель имеет 4 (четыре жилы), две пары (2PR)
Материал проводника: высокоочищенная бескислородная медь, калибр 24AWG
Изоляция проводника: полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм
Экранирование: UTP — без экрана
Внешняя изоляция: ПЭ — полиэтилен (PE), толщина 0,5 мм
Общий диаметр кабеля: 4,5 мм
Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля
Частотный диапазон: 1-100 МГц
Рабочая температура: –60...+60 °C, прокладка и монтаж кабелей должны производиться при температуре не ниже –10 °С

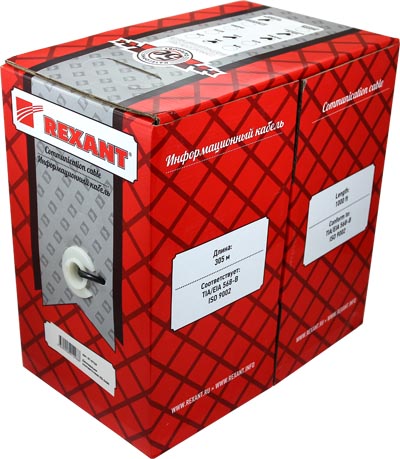

Упаковка: бухта 305 м/в коробке две бухты
Срок службы: 25 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 17
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 50 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 2 |
| Количество жилEF001792 | 4 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 2 |
| Тип изоляционного материала жилыEF011805 | Полиэтилен (PE) |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 8 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| NVP показательEF008387 | 0.69 % |
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Размер AWGEF001692 | 0.13 |
| Внешн диаметр - приблEF003921 | 4.2 мм |
| Высота изделияданные поставщика | 0.42 см |
| Длина изделияданные поставщика | 30500 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
| Ширина изделияданные поставщика | 0.42 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 35.5 × 20.8 × 34.7 см | 5.332 | 0.026 | |
| Групповая упаковка кор. (4 бухта) | 4 бухта | 44.4 × 74 × 37.4 см | 22.73 | 0.123 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 35.5 × 20.8 × 34.7 см
- Вес, кг
- 5.332
- Объём, м³
- 0.026
- EAN / GTIN
-
Групповая упаковка кор. (4 бухта)
- В упаковке
- 4 бухта
- Габариты
- 44.4 × 74 × 37.4 см
- Вес, кг
- 22.73
- Объём, м³
- 0.123
- EAN / GTIN
