REXANT

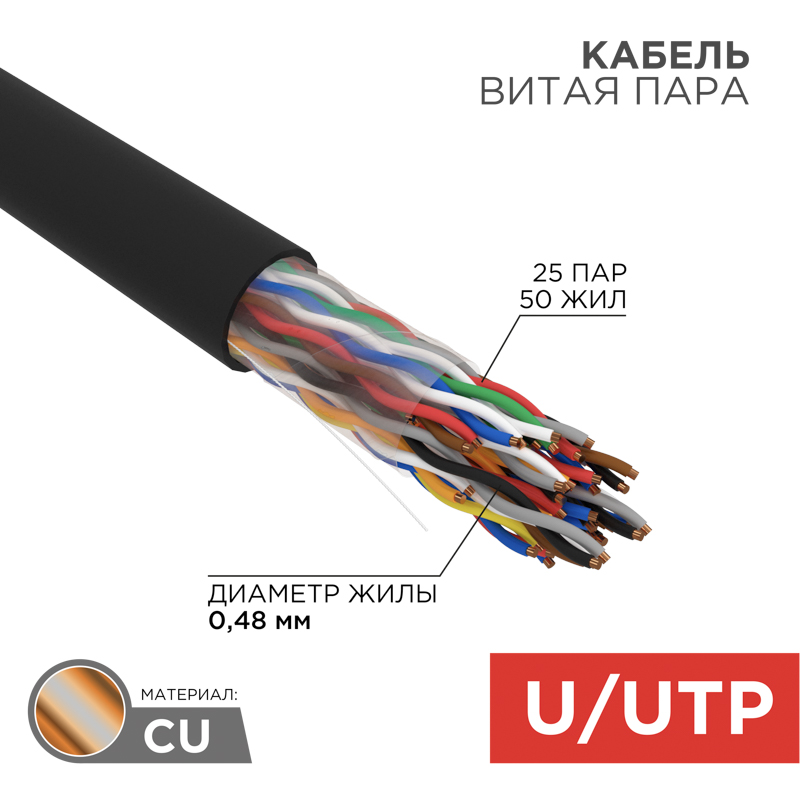

Кабель витая пара U/UTP, CAT 5е, PE, 25PR, 24AWG, внешний, однопроволочный, черный, 305м, РФ REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.18 мм кв.
ЭкранированныйНет
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.48 мм
Допустимая температура при эксплуат. (без движения)-40–60 °C
Внешн диаметр - прибл13 мм
Элемент скруткиПарный
Описание и назначение
Многопарный кабель U/UTP черного цвета предназначен для организации кабельных магистралей снаружи зданий для передачи по ним данных. Применяется в качестве кабели связи. Относится к категории 5е.
Состоит из 25 пар одножильных медных проводников, изолированных полиэтиленом повышенной плотности (HDPE). Все пары находятся под одной оболочкой, изготовленной из полиэтилена.
Для удобства монтажа на внешней стороне оболочки нанесены метки с шагом 1 метр от 0 до 305 метров, что позволяет точно отмерить кабель для прокладки или определить длину уже проложенной трассы.
Кабель произведен в Российской Федерации, благодаря чему отличается надежностью и высоким качеством.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 16
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при эксплуат. (без движения)EF001686 | -40–60 °C |
| Температура эксплуатацииEF002386 | -40–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 145 В |
|---|
Материалы и конструкция 14
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 25 |
| Количество жилEF001792 | 50 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 25 |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 6 внешних диаметpа кабеля |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| АрмированныйEF001024 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.18 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.48 мм |
| Внешн диаметр - приблEF003921 | 13 мм |
| Длина изделияданные поставщика | 30500 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

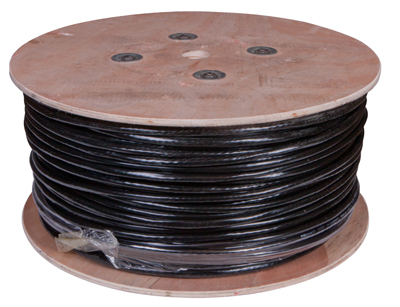

| Базовая единица спец упаковка бухта (1 бухта) | 1 бухта | 50 × 50 × 37 см | 47.25 | 0.093 |
-
Базовая единица спец упаковка бухта (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 50 × 50 × 37 см
- Вес, кг
- 47.25
- Объём, м³
- 0.093
- EAN / GTIN
