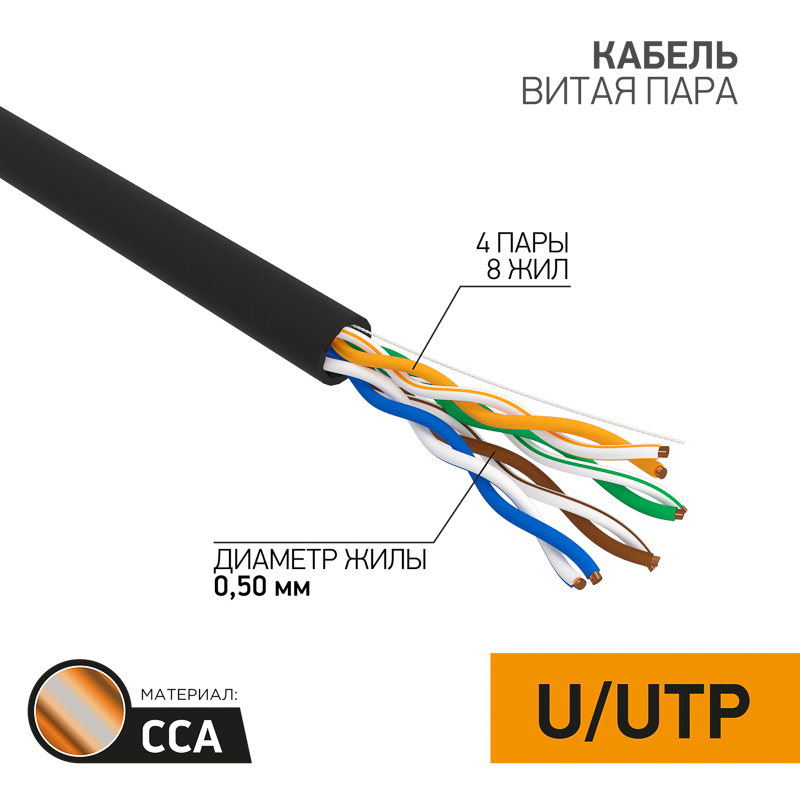

Кабель витая пара омедненный, U/UTP, CCA, CAT 5e, PE, 4PR, 24AWG, внешний, однопроволочный, черный, 305м PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйНет
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.5 мм
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-60–60 °C
Внешн диаметр - прибл5.1 мм
Описание и назначение
Кабель витая пара U/UTP черного цвета PROconnect предназначен для создания локальных сетей общего назначения, домашних сетей, сетей малого бизнеса, компьютерных сетей, сетей передачи данных, узкоспециализированных сетей. Применяется для подключения устройств охранной системы, телефонии, интернета, цифрового телевидения и т.д.
Кабель предназначен для прокладки вне зданий. Относится к категории 5е: рассчитан на рабочие частоты от 1 до 100 МГц.
Проводник кабеля изготовлен из алюминия, плакированного медью CCA, и покрыт изоляцией из полиэтилена повышенной плотности HDPE (диаметром 0,9 мм). Внешняя изоляция толщиной 0,5 мм выполнена из полиэтилена.
Обладает гибкой формой, что позволяет прокладывать кабель в труднодоступных местах без образования заломов на местах сгиба.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 17
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 48 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Алюминий, плакированный медью CCA |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 4 |
| Количество жилEF001792 | 8 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 4 |
| Тип изоляционного материала жилыEF011805 | Полиэтилен (PE) |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 8 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Марка кабеля/проводаданные поставщика | U/UTP (UTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| NVP показательEF008387 | 0.69 % |
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Размер AWGEF001692 | 0.2 |
| Внешн диаметр - приблEF003921 | 5.1 мм |
| Высота изделияданные поставщика | 0.45 см |
| Длина изделияданные поставщика | 30500 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
| Ширина изделияданные поставщика | 0.45 см |

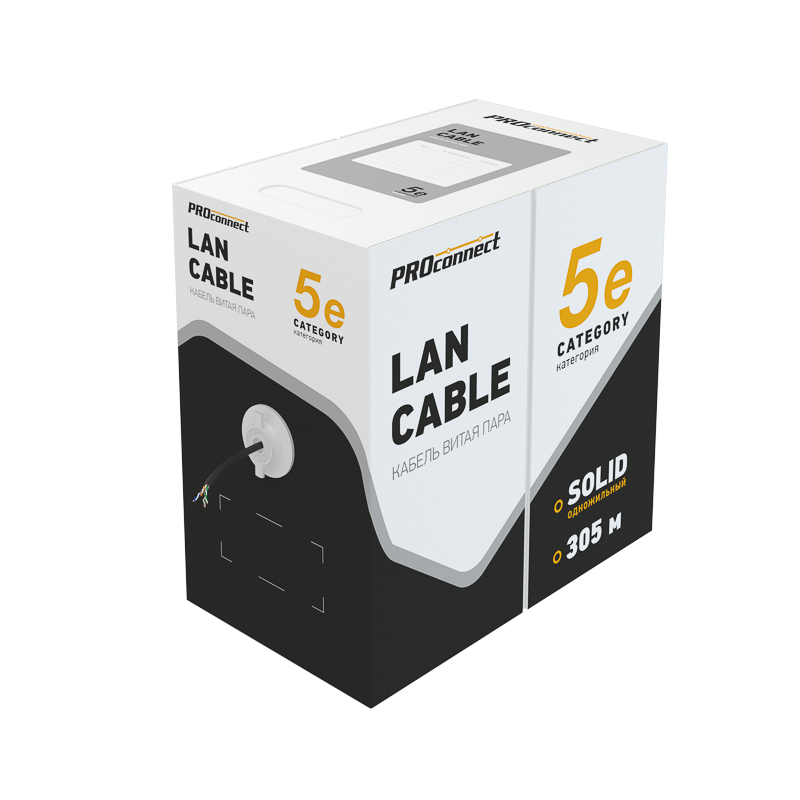

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 38.9 × 23.1 × 38.1 см | 5.83 | 0.034 | |
| Групповая упаковка кор. (2 бухта) | 2 бухта | 47.5 × 40 × 40.3 см | 12.534 | 0.077 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 38.9 × 23.1 × 38.1 см
- Вес, кг
- 5.83
- Объём, м³
- 0.034
- EAN / GTIN
-
Групповая упаковка кор. (2 бухта)
- В упаковке
- 2 бухта
- Габариты
- 47.5 × 40 × 40.3 см
- Вес, кг
- 12.534
- Объём, м³
- 0.077
- EAN / GTIN
