Кабель витая пара F/UTP, CAT 5e, LSZH нг(А)-HF, 4PR, 24AWG, внутренний, однопроволочный, оранжевый, 305м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйДа
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.5 мм
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-40–60 °C
Внешн диаметр - прибл6.2 мм
Описание и назначение
Кабель витая пара оранжевого цвета предназначен для создания локальных сетей, компьютерных сетей, подключения устройств охранной системы, телефонии, интернета, камер видеонаблюдения, систем охраны и контроля доступа и т.д. Применяется для прокладки внутри помещений. Отличается жесткостью. Относится к категории 5е.
Электромагнитное излучение, исходящее от электроприборов и силовых кабелей, не влияет на качество сигнала благодаря экранированию из алюминиевой фольги.
Центральный проводник кабеля изготовлен из высокоочищенной бескислородной меди и покрыт изоляцией HDPE. Внешняя изоляция выполнена из безгалогенного компаунда, толщиной 0,5 мм.
За счет усиления взаимодействия между каждой парой проводников, пользователю доступен высокий уровень эффективности передачи данных.

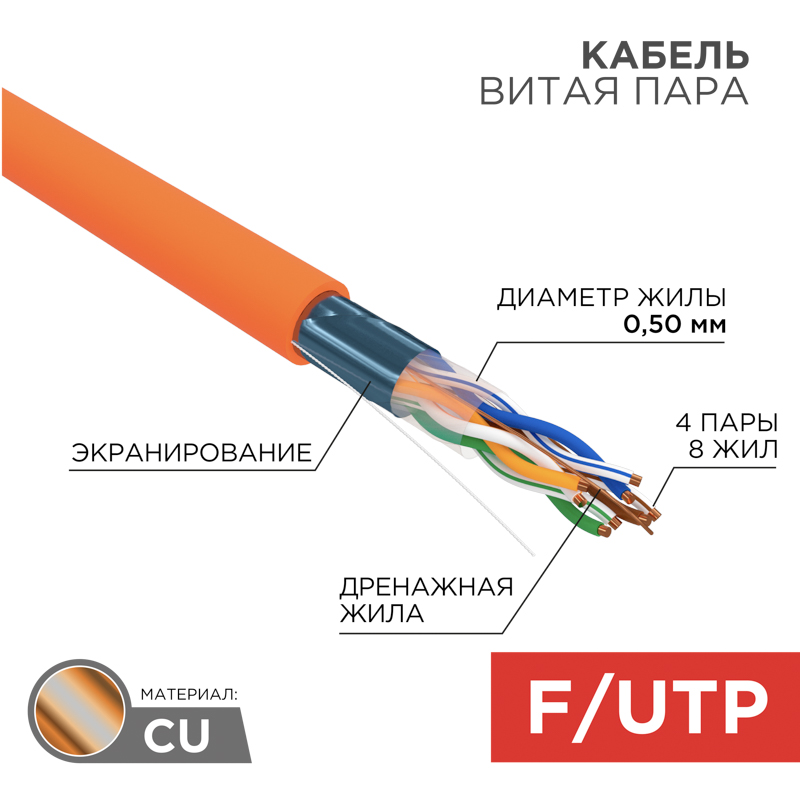

Техническое описание:
Кабель имеет 8 (восемь жил), четыре пары (4PR)
Материал проводника: высокоочищенная бескислородная медь, калибр (24 AWG)
Изоляция проводника: полиэтилен повышенной плотности (HDPE), диаметром 1,02 мм
Экранирование, FTP: в экране (алюминиевая фольга)
Внешняя изоляция: HF, толщина 0,5 мм
Общий диаметр кабеля: 6,2 мм
Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля
Частотный диапазон: 1-100 МГц
Рабочая температура: –60...+60 °C, прокладка и монтаж кабелей должны производиться при температуре не ниже –10 °С

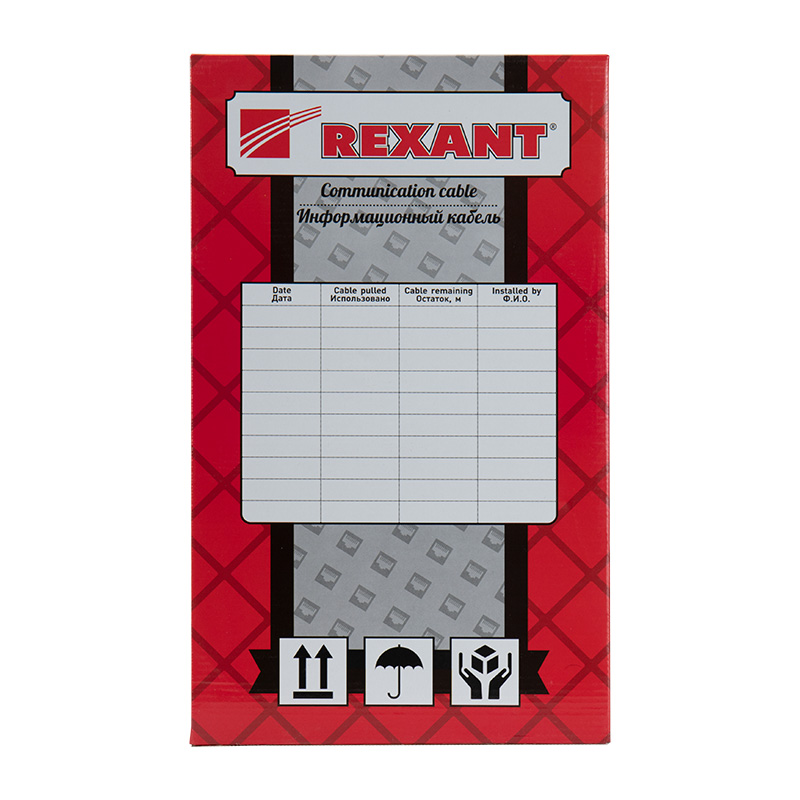

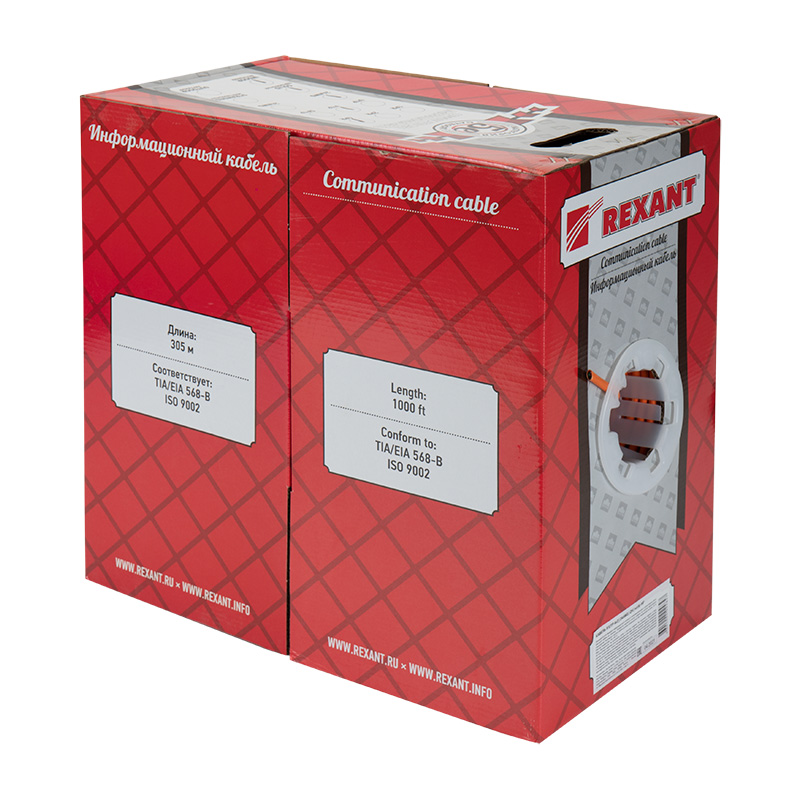

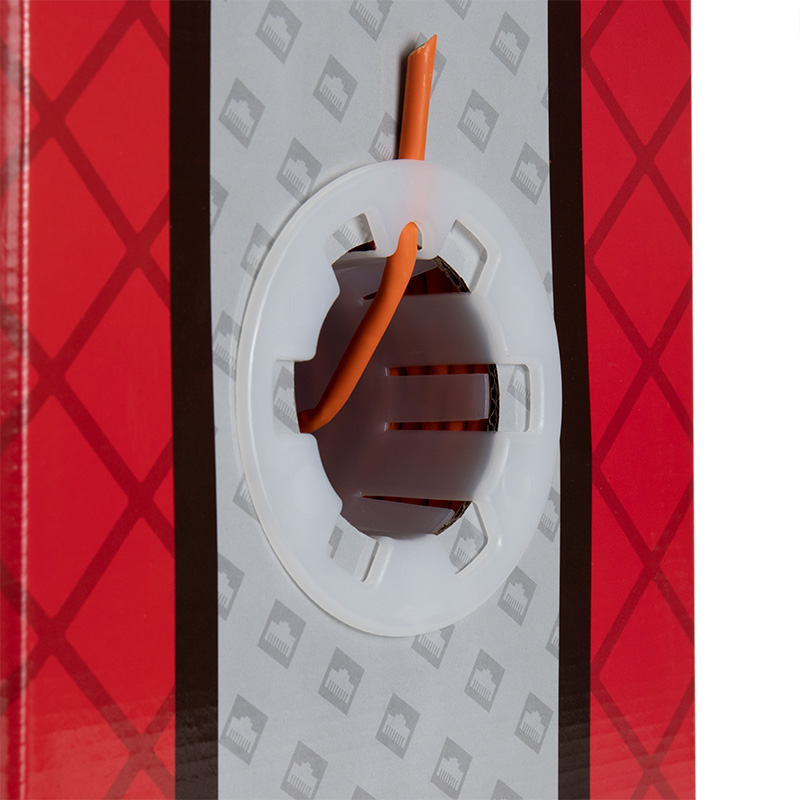

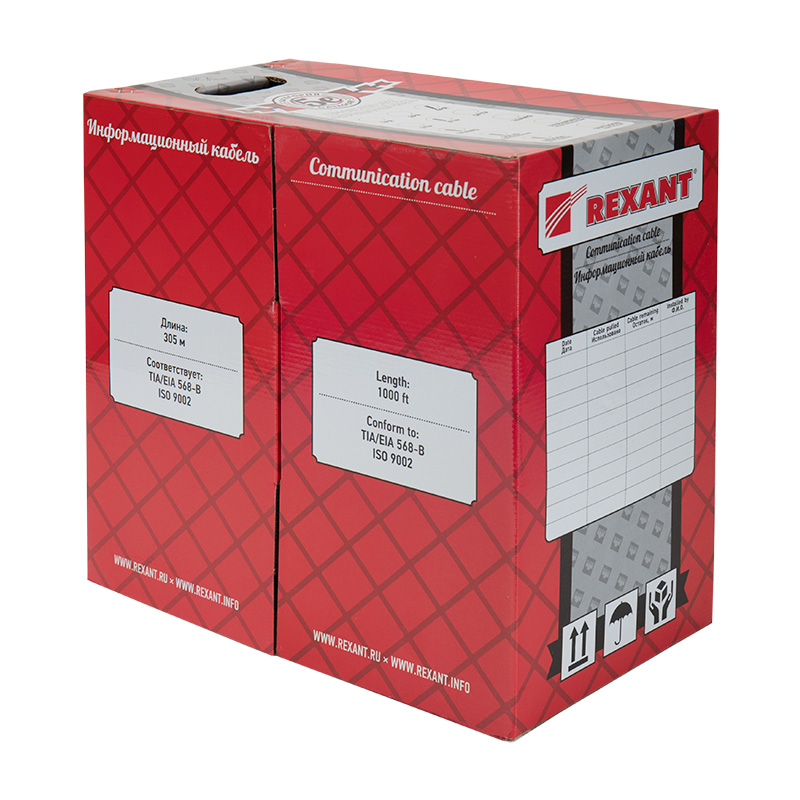

Упаковка: бухта 305 м/в коробке одна бухта
Срок службы: 25 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 17
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -40–60 °C |
| Температура эксплуатацииEF002386 | -40–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Да |
| С пониженным дымовыделениемEF003799 | Да |
| С пониженным дымовыделениемEF008027 | Да |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Да |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | true |
| Не содержит галогеновданные поставщика | true |
| Низкое дымовыделениеданные поставщика | true |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 50 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Да |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Оранжевый |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Фольга |
| Экран поверх скруткиEF001624 | Фольга |
| Материал внешн оболочкиEF001625 | Компаунд |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 4 |
| Количество жилEF001792 | 8 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 4 |
| Тип изоляционного материала жилыEF011805 | Полиэтилен (PE) |
| Тип экранаданные поставщика | Фольга |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 8 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | F/UTP (FTP) |
| Марка кабеля/проводаданные поставщика | F/UTP (FTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| NVP показательEF008387 | 0.69 % |
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Размер AWGEF001692 | 0.13 |
| Внешн диаметр - приблEF003921 | 6.2 мм |
| Высота изделияданные поставщика | 0.62 см |
| Длина изделияданные поставщика | 305000 см |
| Толщина изоляционного материаладанные поставщика | 0.4 мм |
| Ширина изделияданные поставщика | 0.62 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица бухта (1 бухта) | 1 бухта | 41.7 × 21.8 × 41.4 см | 11.38 | 0.038 | |
| Групповая упаковка кор. (2 бухта) | 2 бухта | 50.6 × 43.5 × 42 см | 23.861 | 0.092 |
-
Базовая единица бухта (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 41.7 × 21.8 × 41.4 см
- Вес, кг
- 11.38
- Объём, м³
- 0.038
- EAN / GTIN
-
Групповая упаковка кор. (2 бухта)
- В упаковке
- 2 бухта
- Габариты
- 50.6 × 43.5 × 42 см
- Вес, кг
- 23.861
- Объём, м³
- 0.092
- EAN / GTIN
