Кабель витая пара F/UTP, CAT 5e, PE, 4PR, 24AWG, внешний, однопроволочный, черный, 305м, РФ REXANT
SDS_Group · артикул 01-0154-R

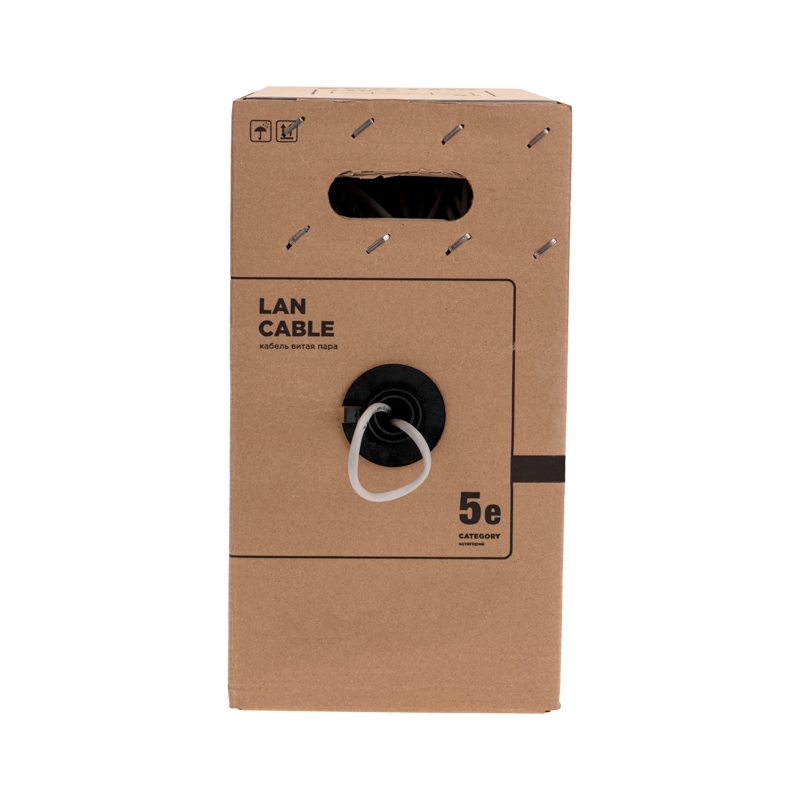

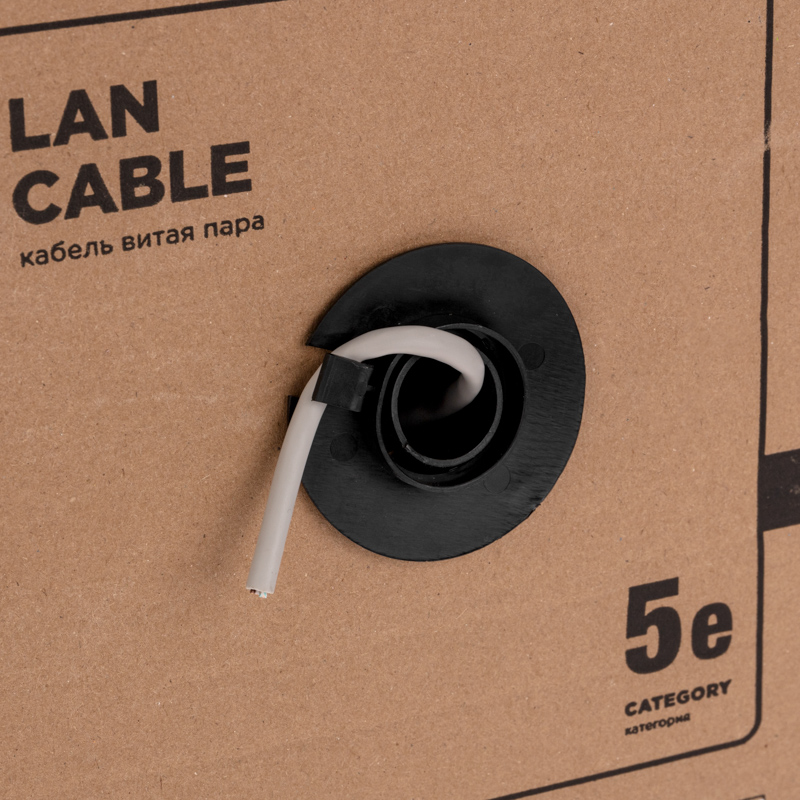

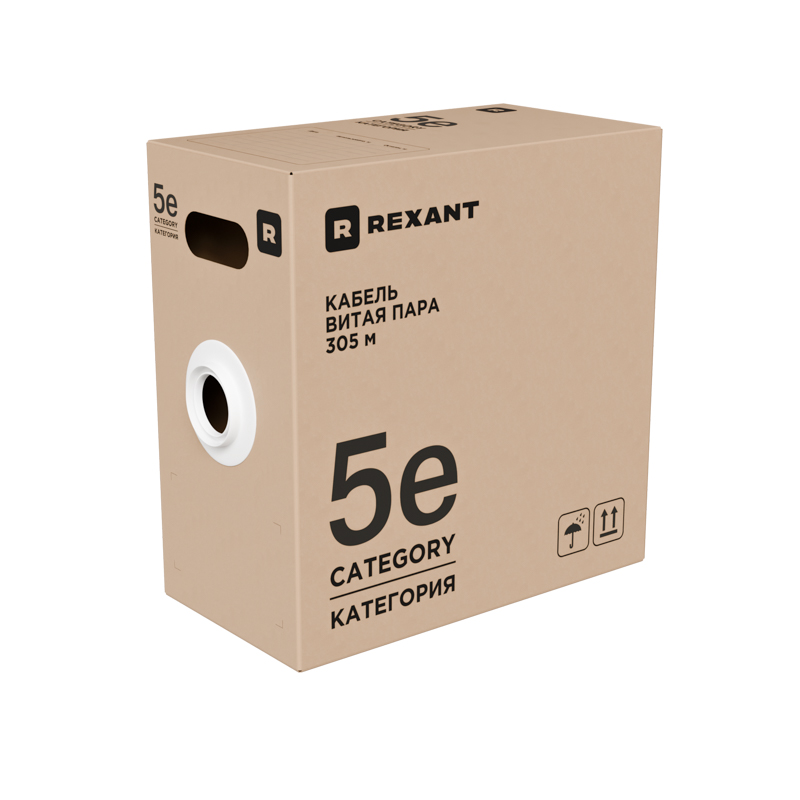

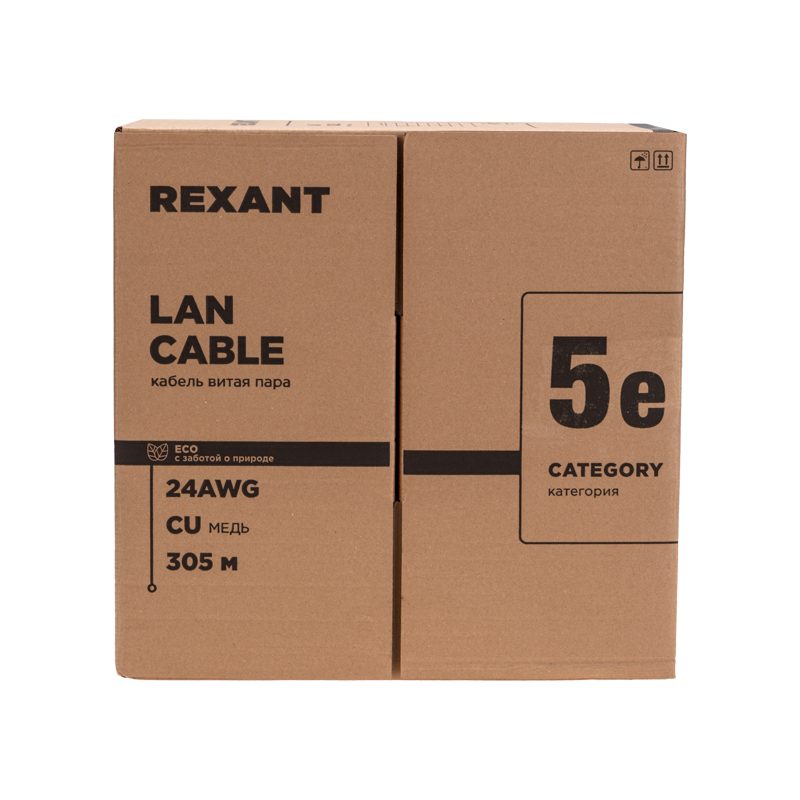

Изображение может отличаться от конкретного исполнения.
REXANT
Кабель витая пара F/UTP, CAT 5e, PE, 4PR, 24AWG, внешний, однопроволочный, черный, 305м, РФ REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйДа
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦвет
Диаметр проводника0.5 мм
Допустимая температура при эксплуат. (без движения)-60–60 °C
Элемент скруткиПарный
Категория5E
Описание и назначение
Кабель витая пара предназначен для создания цифровых систем передачи.
Применяется для внешней прокладки по стенам зданий и подвески на воздушных линиях связи.
Представляет собой симметричный кабель парной скрутки с полиэтиленовой изоляцией токопроводящих жил.
Токопроводящие жилы изготовлены из высокоочищенной электролитической меди, что обеспечивает высокое качество передачи сигнала. Экран выполнен из алюмополимерной ленты.
Внешняя оболочка выполнена из полиэтилена.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 16
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–60 °C |
| Температура эксплуатацииEF002386 | -60–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 145 В |
|---|
Материалы и конструкция 14
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цвет |
| ЭкранированныйEF000881 | Да |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Фольга |
| Материал внешн оболочкиEF001625 | Полиэтилен (PE) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 4 |
| Количество жилEF001792 | 8 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Количество парEF006506 | 4 |
| Тип экранаданные поставщика | Фольга |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 8 внешних диаметpа кабеля |
|---|
Классификация и назначение 6
| КатегорияEF001619 | 5E |
|---|---|
| Класс категорииданные поставщика | D |
| Марка кабеля/проводаданные поставщика | F/UTP (FTP) |
| Марка кабеля/проводаданные поставщика | F/UTP (FTP) |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| АрмированныйEF001024 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Длина изделияданные поставщика | 30500 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка бухта (1 бухта) | 1 бухта | 41.8 × 20.4 × 41.6 см | 9.293 | 0.035 |
-
Базовая единица спец упаковка бухта (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 41.8 × 20.4 × 41.6 см
- Вес, кг
- 9.293
- Объём, м³
- 0.035
- EAN / GTIN
