Кабель телефонный ШТЛП 2 жилы Cu, белый, 100м REXANT
SDS_Group · артикул 01-5001
Изображение может отличаться от конкретного исполнения.
REXANT

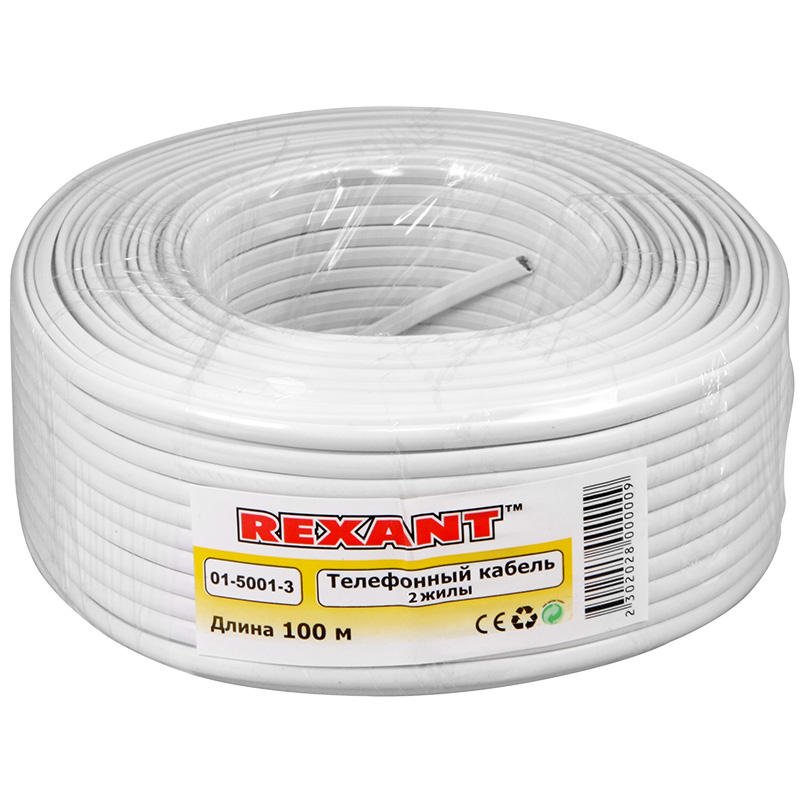

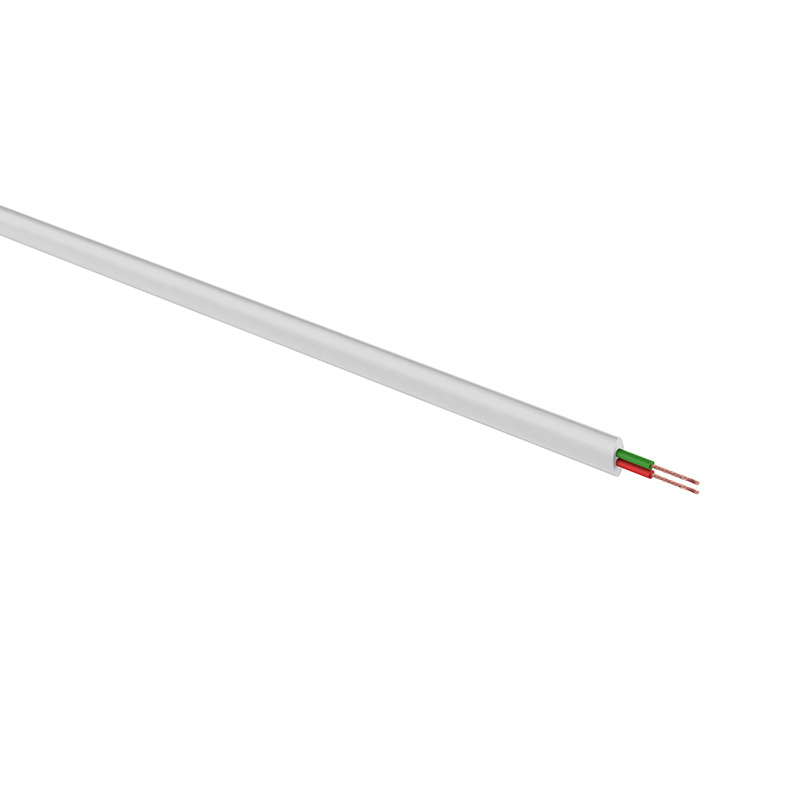

Кабель телефонный ШТЛП 2 жилы CCA, белый, 100м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.13
ЭкранированныйНет
Изоляция жилыПоливинилхлорид (ПВХ)
Маркировка жилЦифры
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-50–60 °C
NVP показатель0.69 %
Элемент скруткиНет
Описание и назначение
Телефонный кабель белого цвета ШТЛП – это распределительный телефонный провод, предназначенный для эксплуатации в телефонных аппаратах и других приборах.
Две многопроволочные жилы (6х0,10±0,02 мм) изготовлены из плакированного медью алюминия и изолированы в полиэтиленовую оболочку диаметром 0,95 мм, устойчивую к высокой влажности и ультрафиолетовому излучению. Внешняя оболочка выполнена из ПВХ.
Жилы не скручены между собой: располагаются параллельно относительно друг друга.
Электрическое сопротивление токопроводящей жилы не более 0,165 Ом/м.
Срок службы: 10 лет.
Расшифровка: Ш — шнур, Т — телефонный, Л — линейный, П — плоский.
Технические характеристики:
Токопроводящие жилы состоят из алюминия плакированной медью (CCA), многопроволочной проволоки: 6х0,10±0,02 мм
Номинальное напряжение: до 48 В
Электрическое сопротивление токопроводящей жилы: не более 0,165 Ом/метр
Минимальный радиус изгиба: не менее 10-кратного значения минимального размера провода
Диаметр жилы в полиэтиленовой (PE) изоляции: 0,95 мм
Диаметр кабеля: 2,4х4,6 мм
Предельно допустимая рабочая температура: –50...+60 °С
Срок службы: 10 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 17
| Устойчивость к УФ-излучениюEF000024 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -10–40 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -50–60 °C |
| Температура эксплуатацииEF002386 | -50–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 48 В |
|---|
Материалы и конструкция 12
| Изоляция жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Маркировка жилEF000067 | Цифры |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Нет |
| Цвет внешн оболочкиEF001618 | Белый |
| Материал проводникаEF001622 | Алюминий, плакированный медью CCA |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| Количество жилEF001792 | 2 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 10 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | Нет (без) |
|---|---|
| Класс категорииданные поставщика | Нет (без) |
| Марка кабеля/проводаданные поставщика | ШТЛП |
| Марка кабеля/проводаданные поставщика | ШТЛП |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| NVP показательEF008387 | 0.69 % |
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.13 |
|---|---|
| Диаметр проводникаEF001621 | 0.95 |
| Размер AWGEF001692 | 0.13 |
| Внешн диаметр - приблEF003921 | 4.6 |
| Высота изделияданные поставщика | 4.6 см |
| Длина изделияданные поставщика | 10000 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
| Ширина изделияданные поставщика | 2.4 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка кор. (1 бухта) | 1 бухта | 22.2 × 15.1 × 5.2 см | 1.399 | 0.002 | |
| Групповая упаковка кор. (10 бухта) | 10 бухта | 42 × 9.6 × 26.3 см | 13.491 | 0.011 |
-
Базовая единица спец упаковка кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 22.2 × 15.1 × 5.2 см
- Вес, кг
- 1.399
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор. (10 бухта)
- В упаковке
- 10 бухта
- Габариты
- 42 × 9.6 × 26.3 см
- Вес, кг
- 13.491
- Объём, м³
- 0.011
- EAN / GTIN
