Кабель сигнальный КСПЭВ 14х0,4мм, бухта 200м REXANT
SDS_Group · артикул 01-4706-1
Изображение может отличаться от конкретного исполнения.
REXANT

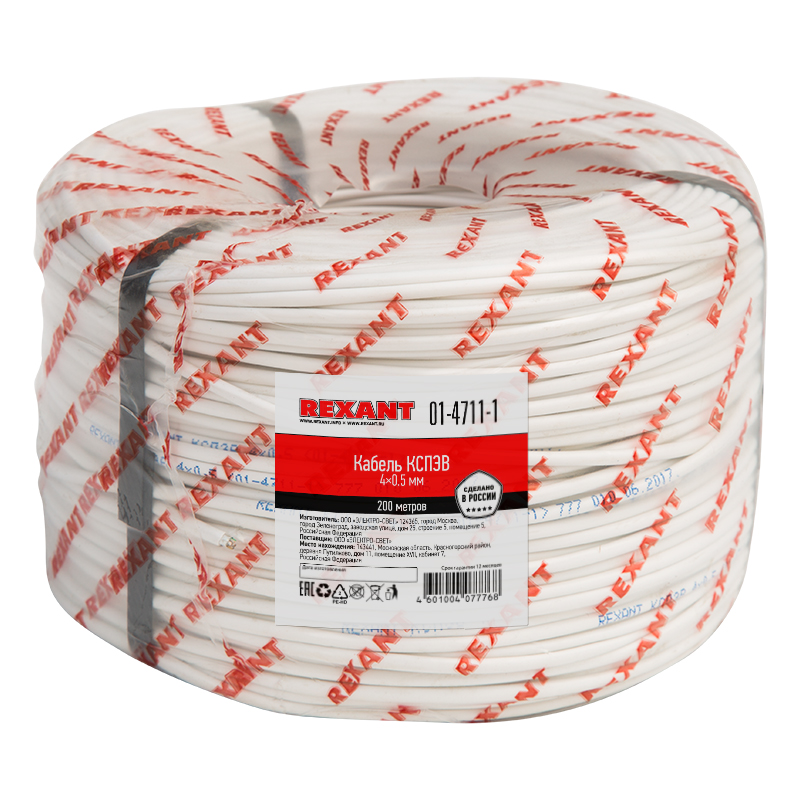

Кабель сигнальный КСПЭВ 4х0,5мм, бухта 200м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.2 мм кв.
ЭкранированныйДа
Изоляция жилыПолиэтилен (PE)
Маркировка жилЦифры
Диаметр проводника0.5 мм
Допустимая температура при монтаже-10–60 °C
Допустимая температура при эксплуат. (без движения)-35–60 °C
Внешн диаметр - прибл3.5 мм
Описание и назначение
Кабель предназначен для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной и нестационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель.
Кабель эксплуатируется при напряжении до 145 В переменного тока в диапазоне частот до 50 Гц или 200 В постоянного тока.
Кабель изготавливается по ТУ 27.32.13-006-39644825-2020 и отвечает требованиям безопасности в соответствии с ГОСТ 31565-2012.
4 однопроволочные токопроводящие жилы диаметром 0,5 мм выполнены из меди и подвергнуты 100% отжигу, благодаря чему кабель становится мягче, что упрощает процесс монтажа и увеличивает срок службы.
Поверх жил продольно наложен экран из ламинированной алюминиевой фольги с контактным проводником.
Жилы и экран изолированы полиэтиленом высокого давления.
Поверх этих слоев накладывается оболочка из поливинилхлоридного пластиката, позволяющего эксплуатировать провод в условиях низких и высоких температур.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 18
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Не распространяет горение при воздействии пламени (нг)EF000471 | В соотв. с ГОСТ Р МЭК 60332-3-22 |
| Допустимая температура при монтажеEF001685 | -10–60 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -35–60 °C |
| Температура эксплуатацииEF002386 | -35–60 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Нет |
| С пониженным дымовыделениемEF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | false |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | false |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 145 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Маркировка жилEF000067 | Цифры |
| ЭкранированныйEF000881 | Да |
| Элемент скруткиEF001617 | Нет |
| Цвет внешн оболочкиEF001618 | Белый |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Фольга |
| Экран поверх скруткиEF001624 | Фольга |
| Материал внешн оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество жилEF001792 | 4 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Нет |
| Тип скруткиEF003802 | Пучок |
| Количество парEF006506 | 2 |
| Тип изоляционного материала жилыEF011805 | Полиэтилен (PE) |
| Тип экранаданные поставщика | Фольга |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 10 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | Нет (без) |
|---|---|
| Класс категорииданные поставщика | Нет (без) |
| Марка кабеля/проводаданные поставщика | КСПЭВ |
| Марка кабеля/проводаданные поставщика | КСПВ |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| АрмированныйEF001024 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.2 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.5 мм |
| Внешн диаметр - приблEF003921 | 3.5 мм |
| Высота изделияданные поставщика | 0.35 см |
| Длина изделияданные поставщика | 20000 см |
| Толщина изоляционного материаладанные поставщика | 0.3 мм |
| Ширина изделияданные поставщика | 0.35 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 200 метр | 210 × 210 × 130 | 0.019 | — | |
| Групповая упаковка спец упаковка бухта (200 метр) | 200 метр | 24.2 × 22.3 × 11.8 см | 3.819 | 0.006 |
-
Базовая единица метр
- В упаковке
- 200 метр
- Габариты
- 210 × 210 × 130
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка бухта (200 метр)
- В упаковке
- 200 метр
- Габариты
- 24.2 × 22.3 × 11.8 см
- Вес, кг
- 3.819
- Объём, м³
- 0.006
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 4
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Кабель сигнальный КСПВ 4х0,5мм, бухта 200м REXANT
SDS_Group · артикул 01-4711
Кабель сигнальный КСПВ 4х0,5мм, бухта 200м REXANT
SDS_Group · артикул 01-4711
Кабель сигнальный КСПЭВ 1х2х0,4мм, бухта 200м REXANT
SDS_Group · артикул 01-4725-1
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ДС ТР ЕАЭС 037
PDF · 194,4 КБ
Сертификат или декларация
ТР ТС 004
PDF · 1,1 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
