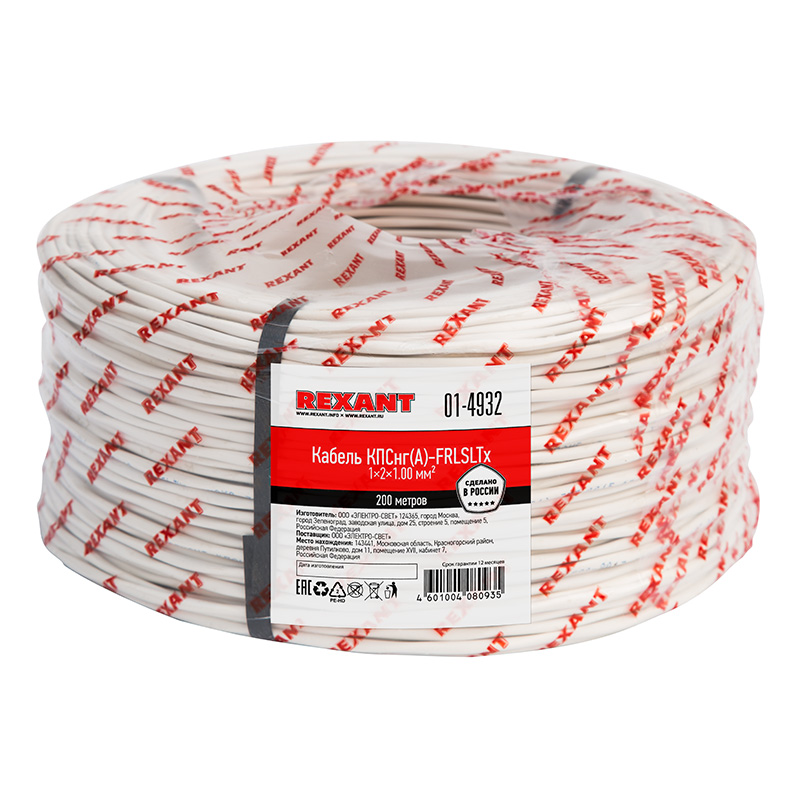

Кабель огнестойкий КПСнг(А)-FRLSLTx 1x2x1,00мм², бухта 200м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника1 мм кв.
ЭкранированныйНет
Изоляция жилыРезина
Маркировка жилЦифры
Диаметр проводника1.13 мм
Допустимая температура при монтаже-10–60 °C
Допустимая температура при эксплуат. (без движения)-40–70 °C
Внешн диаметр - прибл6.8 мм
Описание и назначение
Кабель КПСнг(А)-FRLSLTx 1x2x1,00 мм² представляет собой огнестойкий кабель симметричной парной скрутки, не распространяющий горение при групповой прокладке и обладающий пониженным дымо- и газовыделением. Не содержит галогенов. Сохраняет работоспособность в условиях пожара в течение 180 минут. Изготавливается по ТУ 27.32.13-002-39644825-2020.
Применяется при организации систем противопожарной защиты, противодымной защиты, охранно-пожарной сигнализации (ОПС), оповещения и управления эвакуацией (СОУЭ), а также при организации автоматических установок пожаротушения (АУПТ).
Кабель используется во всех важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара.
Кабель состоит из однопроволочного медного проводника, изоляции из огнестойкой керамизирующейся кремнийорганической резины, дренажного медного проводника и оболочки из ПВХ-пластиката пониженной пожарной опасности с низким дымо- и газовыделением и низкой токсичностью. Благодаря 100% отжигу медных жил кабель становится мягче, что упрощает процесс монтажа и увеличивает срок службы.
Использование кабеля КПСнг(А)-FRLSLTx регламентирует сертификат соответствия Таможенного Союза (EAC).
Маркировка кабеля: КПСнг(А)-FRLSLTx Nх2хS, где N – число пар, S – сечение токопроводящих жил.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 18
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Не распространяет горение при воздействии пламени (нг)EF000471 | В соотв. с ГОСТ Р МЭК 60332-3-22 |
| Допустимая температура при монтажеEF001685 | -10–60 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -40–70 °C |
| Температура эксплуатацииEF002386 | -40–70 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Да |
| С пониженным дымовыделениемEF008027 | Да |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | true |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | true |
| Огнестойкийданные поставщика | true |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 300 В |
|---|
Материалы и конструкция 17
| Изоляция жилыEF000061 | Резина |
|---|---|
| Маркировка жилEF000067 | Цифры |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Белый |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 1 |
| Количество жилEF001792 | 2 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Да |
| Тип скруткиEF003802 | Пучок |
| Количество парEF006506 | 1 |
| Тип изоляционного материала жилыEF011805 | Резина кремнийорганическая (силикон) |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 10 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | Нет (без) |
|---|---|
| Класс категорииданные поставщика | Нет (без) |
| Марка кабеля/проводаданные поставщика | КПСнг(А)-FRLSLTx |
| Марка кабеля/проводаданные поставщика | КПСнг(А)-FRLSLTx |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| АрмированныйEF001024 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 1 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 1.13 мм |
| Внешн диаметр - приблEF003921 | 6.8 мм |
| Высота изделияданные поставщика | 0.68 см |
| Длина изделияданные поставщика | 20000 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
| Ширина изделияданные поставщика | 0.68 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 200 метр | 250 × 250 × 250 | 0.03 | — | |
| Групповая упаковка спец упаковка бухта (200 метр) | 200 метр | 26.5 × 25.5 × 17.5 см | 6.059 | 0.012 |
-
Базовая единица метр
- В упаковке
- 200 метр
- Габариты
- 250 × 250 × 250
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка бухта (200 метр)
- В упаковке
- 200 метр
- Габариты
- 26.5 × 25.5 × 17.5 см
- Вес, кг
- 6.059
- Объём, м³
- 0.012
- EAN / GTIN
