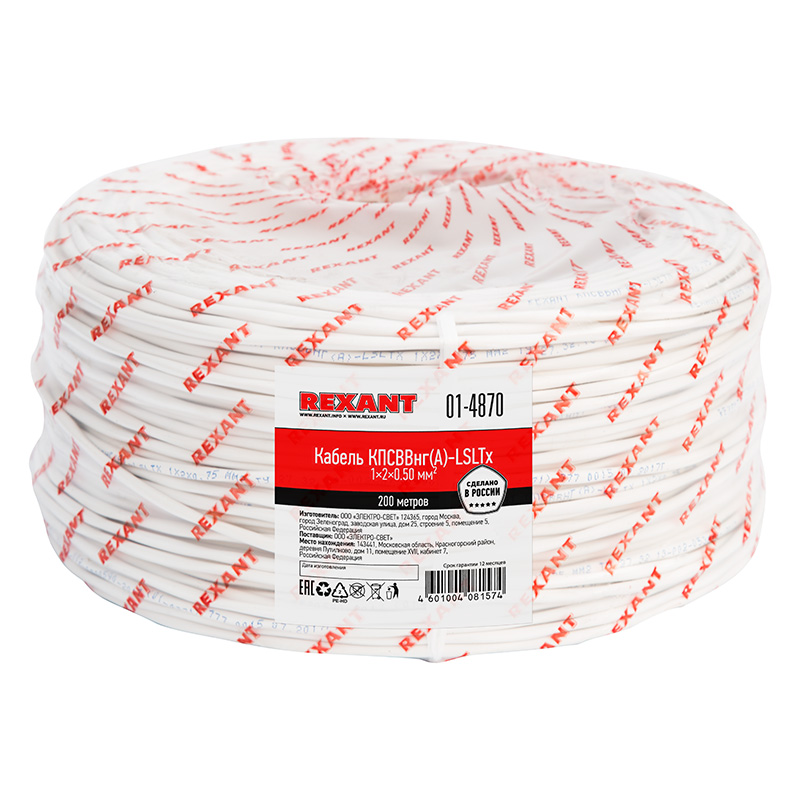

Кабель для пожарной сигнализации КПСВВнг(А)-LSLTx 1x2x0,50мм², бухта 200м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003249
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин сечение проводника0.5 мм кв.
ЭкранированныйНет
Изоляция жилыПоливинилхлорид (ПВХ)
Маркировка жилЦифры
Диаметр проводника0.8 мм
Допустимая температура при монтаже-10–60 °C
Допустимая температура при эксплуат. (без движения)-40–70 °C
Внешн диаметр - прибл4.6 мм
Описание и назначение
Кабель применяется для групповой прокладки в системах пожарной сигнализации. Используется при организации систем контроля доступа и связи, а также для других систем управления.
Кабель КПСВВнг(А)-LSLTx предназначен для эксплуатации внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Изготавливается по ТУ 27.32.13-009-39644825-2020.

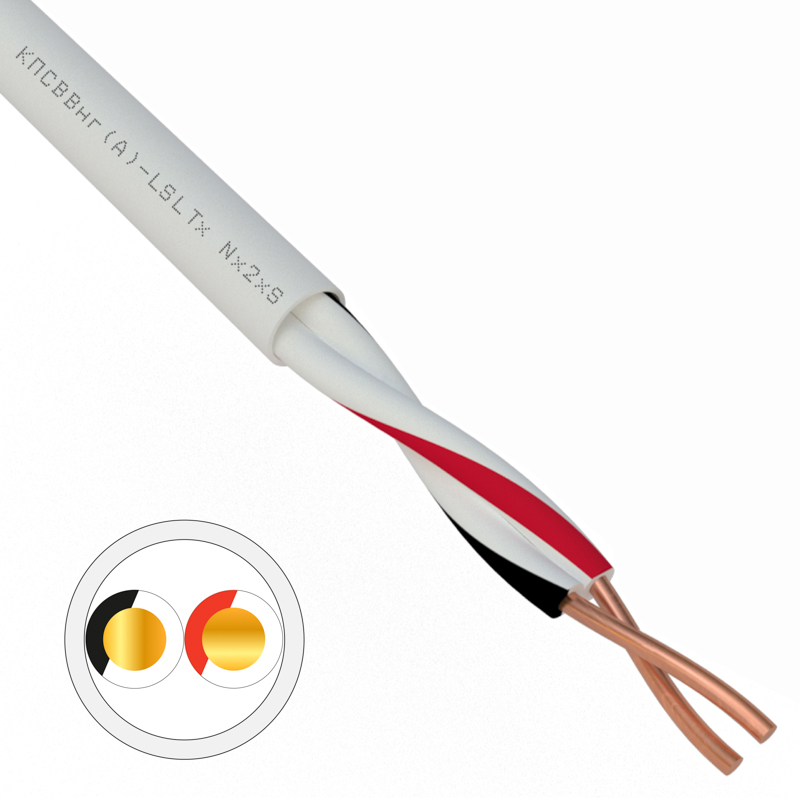

2 однопроволочные токопроводящие жилы сечением 0,50 мм² выполнены из меди и подвергнуты 100% отжигу, благодаря чему кабель становится мягче, что упрощает процесс монтажа и увеличивает срок службы. Жилы изолированы поливинилхлоридным пластикатом пониженной пожароопасности и скручены между собой, что увеличивает дальность сигнала и снижает наводку.
Сверху накладывается оболочка из поливинилхлоридного пластиката, обладающего пониженной пожароопасностью, низким дымо- и газовыделением и низкой токсичностью продуктов горения.
Температура прокладки: –10…+50 °С.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 18
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Не распространяет горение при воздействии пламени (нг)EF000471 | В соотв. с ГОСТ Р МЭК 60332-3-22 |
| Допустимая температура при монтажеEF001685 | -10–60 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -40–70 °C |
| Температура эксплуатацииEF002386 | -40–70 |
| Прокладка в землеEF003689 | Нет |
| Свободный от галогеновEF003792 | Нет |
| С пониженным дымовыделениемEF003799 | Да |
| С пониженным дымовыделениемEF008027 | Да |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Маслостойкий (в соответствии с IEC 60811-404)EF009842 | Нет |
| Кабель с продольным уплотнениемEF011011 | Нет |
| Кабель с радиальным уплотнениемEF011012 | Нет |
| Не поддерживает горенияданные поставщика | true |
| Не содержит галогеновданные поставщика | false |
| Низкое дымовыделениеданные поставщика | true |
| Огнестойкийданные поставщика | false |
Электрические и световые параметры 1
| Номинальное напряжениеданные поставщика | 300 В |
|---|
Материалы и конструкция 16
| Изоляция жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Маркировка жилEF000067 | Цифры |
| ЭкранированныйEF000881 | Нет |
| Элемент скруткиEF001617 | Парный |
| Цвет внешн оболочкиEF001618 | Белый |
| Материал проводникаEF001622 | Медь |
| Экран поверх элемента скруткиEF001623 | Нет (без) |
| Экран поверх скруткиEF001624 | Нет (без) |
| Материал внешн оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Количество элементов скруткиEF001688 | 1 |
| Количество жилEF001792 | 2 |
| Изоляция по ГОСТ Р МЭК 60331EF003794 | Да |
| Тип скруткиEF003802 | Пучок |
| Количество парEF006506 | 1 |
| Тип экранаданные поставщика | Нет (без) |
Механические характеристики 1
| Минимальный радиус изгиба кабеляданные поставщика | 10 внешних диаметров |
|---|
Классификация и назначение 6
| КатегорияEF001619 | Нет (без) |
|---|---|
| Класс категорииданные поставщика | Нет (без) |
| Марка кабеля/проводаданные поставщика | КПСВВнг(А)-LSLTX |
| Марка кабеля/проводаданные поставщика | КПСВВнг(А)-LSLTX |
| Применениеданные поставщика | Связь, передача данных |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| АрмированныйEF001024 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин сечение проводникаEF000060 | 0.5 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 0.8 мм |
| Внешн диаметр - приблEF003921 | 4.6 мм |
| Высота изделияданные поставщика | 0.46 см |
| Длина изделияданные поставщика | 20000 см |
| Толщина изоляционного материаладанные поставщика | 0.5 мм |
| Ширина изделияданные поставщика | 0.46 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 200 метр | 280 × 280 × 200 | 0.025 | — | |
| Групповая упаковка спец упаковка бухта (200 метр) | 200 метр | 28.5 × 27.9 × 11.8 см | 4.959 | 0.009 |
-
Базовая единица метр
- В упаковке
- 200 метр
- Габариты
- 280 × 280 × 200
- Вес, кг
- 0.025
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка бухта (200 метр)
- В упаковке
- 200 метр
- Габариты
- 28.5 × 27.9 × 11.8 см
- Вес, кг
- 4.959
- Объём, м³
- 0.009
- EAN / GTIN
