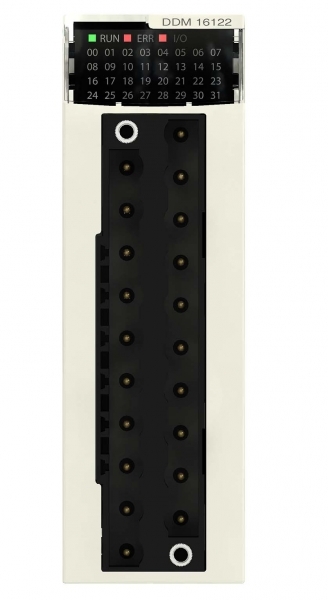

8 ВХ =24В, 8 ВЫХ,ТРАН, 0.5А, КЛЕММНИК, H

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Категория взрывобезопасности по газуEF003997	Нет (без)
Категория взрывобезопасности по пылиEF003998	Нет (без)
Относительная влажностьданные поставщика	5-95 % в 55-55 °C без образования конденсата
Рабочая температураданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 23

Ток на входе на сигнале 1EF001428	3.5 мА
Тип питающего напряженияEF002991	DC (постоян.)
Тип вход напряженияEF003033	DC (постоян.)
Выход токEF003202	0.5 А
Напряжение питания постоян тока - DCEF007534	3.3...24 В
Разрешенное напряжение на выходеEF007553	24...24 В
Предельно допуст. напряжение на входеEF007554	24...24 В
Тип выход напряженияEF008222	DC (постоян.)
] напряжение нулевой последовательностиданные поставщика	1.2 В в состоянии "1"
Защита от перенапряжения на выходеданные поставщика	с диодом Transil
Макс. время фильтрации пост. токаданные поставщика	7 мс
Напряжение дискретного входаданные поставщика	24 V пост. Тока, дискретный логический вход: положительный
Напряжение дискретного выходаданные поставщика	24 В 19...30 V пост. ток в 60 °C 24 В 26,4 В пост. ток в 70 °C
Порог обнаружения напряженияданные поставщика	< 14 V пост. ток формирователь сигнала исполнительного устройства ававрийная сигнализация < 14 V пост. ток датчик ававрийная сигнализация > 18 V пост. ток формирователь сигнала исполнительног
Предельный уровень коммутации напряжения в состоянии 1данные поставщика	>= 11 В
Сопротивление изоляцииданные поставщика	> 10 МОм 500 В пост. тока
Тип. время фильтрации пост. токаданные поставщика	4 мс
Типовой потребляемый токданные поставщика	100 мА в 3,3 В пост. ток 30 мА в 24 В пост. ток
Ток дискретного входаданные поставщика	3.5 мА
Ток дискретного выходаданные поставщика	0.5 А
Ток на каналданные поставщика	0.55 А в 70 °C 0.625 А в 60 °C
Частота коммутацииданные поставщика	0,5/LI² Гц
Электрическая прочность изоляцииданные поставщика	1500 В переменный ток в 50/60 Гц 1 минута, выход/земля 1500 В переменный ток в 50/60 Гц 1 минута, выход/внутренние логические схемы 1500 В переменный ток в 50/60 Гц 1 минута, первичн./вторичн. 500 В п

Материалы и конструкция 4

Дополнит. исполнение (EX ib)EF004142	Да
Уровень исполнения согл. EN ISO 13849-1EF007399	Нет (без)
Защитное исполнениеданные поставщика	защитное конформное покрытие
Параллельное соединение выходовданные поставщика	да: максимум 2

Монтаж и подключение 1

Тип подключенияEF003961	Разъемное (штепсельное) соединение

Механические характеристики 1

Ударопрочностьданные поставщика	30 gn

Классификация и назначение 10

Тип цифров выходаEF003601	Транзисторный
Категория согл. EN 954-1EF006782	1
Информация об исключениях по регламенту rohsданные поставщика	да
Серия продуктаданные поставщика	Modicon X80
Специальная область применения продуктаданные поставщика	для работы в сложных условиях
Стандартыданные поставщика	EN 61131-2 EN 61000-6-4 EN 61000-6-2 EN 61010-2-201
Тип входаданные поставщика	приемник тока (положительная логика)
Тип дискретного выходаданные поставщика	полупроводниковый
Тип защитыданные поставщика	1 внешний предохранитель на группу входных каналов0.5 А быстродействующий защита от перенапряжения на выходе защита от включения с обратной полярностью на входе защита от включения с обратной полярнос
Тип продуктаданные поставщика	модуль дискретного вв/выв.

Прочие характеристики 40

Подходит для функций безопасностиEF001597	Да
Количество цифров входовEF001992	8
Количество цифров выходовEF001993	8
Задержка при обмене сигналомEF002382	4...7 мс
ДублированиеEF003156	Да
Возможна защита выходов от короткого замыканияEF003203	Нет
Дополнит. исполннение (EX ia)EF004141	Да
Конфигурируемые цифров входыEF008516	Нет
Конфигурируемые цифров выходыEF008520	Нет
Сертифицировано по IEC 61508EF009889	Нет (без)
Current state 1 guaranteedданные поставщика	>= 3 mA
Maximum current per moduleданные поставщика	5 А в
Maximum leakage currentданные поставщика	0.5 мА в состоянии 0
Maximum overload timeданные поставщика	15 мс
Maximum power dissipation in wданные поставщика	3.7 Вт
Maximum tungsten loadданные поставщика	6 Вт
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика	3 gn
Время отклика на выходеданные поставщика	1.2 мс
Входной импедансданные поставщика	6800 Ом
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Директивыданные поставщика	2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2012/19/EU - WEEE директива
Защита от включения с обратной полярностьюданные поставщика	обратно включенный диод
Защита от короткого замыкания на выходеданные поставщика	с внешним предохранителем 2 А
Защита от перегрузки на выходеданные поставщика	с выключателем с электронным расцепителем 1,5 In < Id < 2 In с ограничителем тока
Количество дискретных входовданные поставщика	8
Количество дискретных выходовданные поставщика	8
Не содержит ртутиданные поставщика	да
Питание датчикаданные поставщика	26.4-26.4 В в 70 °C 19-30 В
Профиль кругооборотаданные поставщика	ENVEOLI0702004EN
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	X
Светодиодный индикатор состоянияданные поставщика	работа модуля (RUN): 1 светодиод (зеленый) диагностика канала: 1 светодиод на каждый канал (зеленый) ошибка модуля (ERR): 1 светодиод (красный) модуль вв/выв.: 1 светодиод (красный)
Сертификатыданные поставщика	CSA RCM Merchant Navy IEC-Ex EAC CE ATEX UL
Совместимость входаданные поставщика	с 2-/3-проводными бесконтактными датчиками в соответствии с IEC 60947-5-2
Средняя наработка на отказданные поставщика	447581 гн
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Характеристики окружающей средыданные поставщика	gas resistant class Gx gas resistant class 3C4 пыленепроницаемый class 3S4 sand resistant class 3S4 salt resistant уровень 2 mold growth resistant class 3B2 fungal spore resistant class 3B2
Экологическая отчетнстьданные поставщика	ENVPEP070204EN

Размеры и упаковка

Изделие

ШиринаEF000008	33 мм
ВысотаEF000040	100 мм
ГлубинаEF000049	150 мм
Рабочая высотаданные поставщика	0...2000 м 2000...5000 м с понижающим коэффициентом
