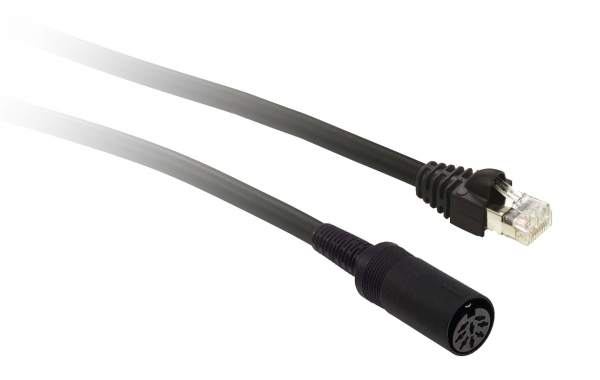

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КАБЕЛЬ ПЛК (MINI-DIN - RJ45) XBT
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Кабель ПЛК (MINI-DIN<br /> - RJ45) <<br /> - XBT<br />Преимущества: Терминалы нового поколения. Вывод текстовых сообщений или полуграфических изображений, диагностика, управление и настройка устройств системы управления. Magelis XBT N, R, RT очень удобен и прост в использовании, обладая значительно уменьшенным размером. С новым Magelis XBT RT вы можете оценить преимущества чувствительного экрана и полуграфического дисплея. <br />Применения: Производители простого и компактного оборудования.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 4
| Тип электрич соед со стороны корпусаEF005524 | Кольцевое соединение |
|---|---|
| Тип электрич соединения со стороны платыEF005525 | Прочее |
| Протокол порта обмена даннымиданные поставщика | Modbus Uni-Telway |
| Электрическое соединениеданные поставщика | 1 вилка mini DIN, 8 контактов 1 вилка RJ45 |
Классификация и назначение 5
| Функционал назначение или применениеEF000030 | ПЛК - расширение |
|---|---|
| Категория - аксессуар/отдельная детальданные поставщика | соединительные принадлежности |
| Назначение аксессуара/отдельной деталиданные поставщика | терминал XBT компактная сенсорная панель |
| Серияданные поставщика | Harmony XBT |
| Тип аксессуара/отдельной деталиданные поставщика | соединительный кабель |
Прочие характеристики 9
| Подходит для панели ввода ПЛКEF008271 | Да |
|---|---|
| Подходит для карты вывода ПЛКEF008272 | Да |
| Подходит для цифров сигналовEF008273 | Нет |
| Подходит для аналог сигналовEF008274 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Наименование аксессуара/отдельной деталиданные поставщика | последоват. канал Uni-Telway/Modbus |
| Совместимость продуктаданные поставщика | XBTGT1... XBTRT511 XBTR400 XBTGK.... XBTRT500 XBTN400 XBTN200 |
| Совместимость серий продуктаданные поставщика | Harmony HMI GTO Modicon TSX Micro Twido Harmony STO & STU платформа автоматизации Modicon Premium |
| Физический интерфейсданные поставщика | RS485 |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 2.5 м |
|---|---|
| Вес неттоданные поставщика | 0.18 кг |
| Длина кабеляданные поставщика | 2.5 м |
