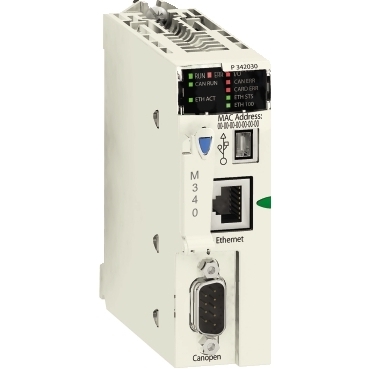

ПРОЦЕССОР 340-20, ETHERNET, CANOPEN 2
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина35 мм
Высота100 мм
Глубина160 мм
Объем памяти4096 кБайт
Время обработки - 1К бинарная операция12 мс
Напряжение питания постоян тока - DC24...24 В
Модель или исполнениеМодульный
Тип питающего напряженияDC (постоян.)
Описание и назначение
Процессор 340-20, Ethernet, Canopen 2. серия продукта: платформа автоматизации Modicon M340 - тип устройства или его аксессуаров: процессорный модуль - концепция: CANopen, Transparent Ready - возможности процессора по дискретному вв/выв.: 1024 вх/вых. конфигурация с несколькими шасси, 704 вх/вых. конфигурация с одной стойкой - возможности процессора по аналоговому вв/выв.: 256 вх/вых. конфигурация с несколькими шасси, 66 вх/вых. конфигурация с одной стойкой. Преимущества: Выбор, который приходит на ум. Сверх компактный, новый ПЛК Modicon M340 отличается гибкостью и службами ПЛК высшего класса. Будучи интегрированным в систему, ПЛК предоставляет встроенные решения Plug и amp;Work с другими устройствами Telemecanique. Невероятные возможности решения Unity в ваших руках позволят упростить процесс программирования и сократить временные издержки. Modicon M340, это действительно маленький гигант.... применения: - Сложное оборудование (упаковочное, текстильное оборудование, оборудование для транспортировки материалов, грузоподъемные машины.), Производство, Инфраструктура....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 10-95 % без образования конденсата |
| Рабочая температура окружающей средыданные поставщика | 0-60 °C |
| Степень защиты ipданные поставщика | IP20 |
Электрические и световые параметры 26
| Тип питающего напряженияEF002991 | DC (постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания постоян тока - DCEF007534 | 24...24 В |
| Каналы управленияданные поставщика | программируемые циклы |
| Потребляемый токданные поставщика | 135 мА в 24 В пост. ток |
| Управление перемещениемданные поставщика | независимая ось CANopen |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Модульный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Защитное исполнениеданные поставщика | TC |
Монтаж и подключение 4
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Нет |
| Крепление на стену-непосредств монтажEF007020 | Нет |
| Тип встроенных клеммданные поставщика | USB порт в 12 Mbit/s ведущая шина CANopen SUB-D 9, режим передачи: 2 экранированных витых пары в 20 kbit/s...1 Mbit/s Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с |
Классификация и назначение 11
| Тип памятиEF002996 | NVRAM |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Серияданные поставщика | платформа автоматизации Modicon M340 |
| Стандартыданные поставщика | EN 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 |
| Тип продуктаданные поставщика | процессорный модуль |
| Тип шиныданные поставщика | CANopen M20 DS 301 V4.02 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 303-2 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 405 устройства, соединенные шлейфом |
Прочие характеристики 46
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Нет |
| Количество цифров входовEF001992 | 1024 |
| Количество цифров выходовEF001993 | 1024 |
| Количество аналог входовEF001994 | 256 |
| Количество аналог выходовEF001995 | 256 |
| Объем памятиEF002997 | 4096 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 12 мс |
| Кол-во HW-интерфейсов Industrial EthernetEF003020 | 2 |
| Количество HW-интерфейсов RS-232EF003021 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество HW-интерфейсов USBEF003025 | 1 |
| Количество других HW-интерфейсовEF003027 | 4 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Нет |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Нет |
| Задатчик связей вводы или выводаEF007298 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Execution time per instructionданные поставщика | 0.12 µs булево 0.17 µs слова двойной длины 0.25 µs одно слово 1.16 µs с плавающей запятой |
| Возможности процессора по аналоговому вв/выв.данные поставщика | 256 вх/вых. конфигурация с несколькими шасси 66 вх/вых. конфигурация с одной стойкой |
| Возможности процессора по дискретному вв/выв.данные поставщика | 1024 вх/вых. конфигурация с несколькими шасси 704 вх/вых. конфигурация с одной стойкой |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директивыданные поставщика | 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2012/19/EU - WEEE директива |
| Кол-во ведомыхданные поставщика | 63 CANopen |
| Кол-во инструкций в мсданные поставщика | 6,4 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой 8,1 Кинструкций/мс 100 % логический |
| Кол-во приложений определенного каналаданные поставщика | 36 |
| Кол-во стоекданные поставщика | 4 |
| Кол-во устройств в сегментеданные поставщика | 0-16 для |
| Количество слотовданные поставщика | 11 |
| Концепцияданные поставщика | CANopen Transparent Ready |
| Маркировкаданные поставщика | CE |
| Накладные расходы системыданные поставщика | 0.13 мс для быстрая задача 0.7 мс для управляющая задача |
| Описание памятиданные поставщика | поставляемая карта памяти (BMXRMS008MP) резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данные встроенное ОЗУ 3584 кБ программы, констант |
| Питаниеданные поставщика | внутреннее электропитание через шасси |
| Порт ethernetданные поставщика | 10BASE-T/100BASE-TX |
| Процессор модуля связиданные поставщика | 2 модуль связи Ethernet 4 модуль с AS-интерфейсом |
| Светодиодный индикатор состоянияданные поставщика | передача информации по сети Ethernet (ETH ACT): 1 светодиод (зеленый) рабочее состояние встроенной в машину/инсталляционной шины (CAN RUN): 1 светодиод (зеленый) процессор работает (RUN): 1 светодиод |
| Сертификацияданные поставщика | CE UL CSA RCM EAC Merchant Navy |
| Скорость передачиданные поставщика | 1 Mbit/s 0-20 м 0-0.6 м 125 kbit/s 0-500 м 0-10 м 20 kbit/s 0-2500 м 0-300 м 250 kbit/s 0-250 м 0-10 м 50 kbit/s 0-1000 м 0-120 м 500 kbit/s 0-100 м 0-10 м 800 kbit/s 0-40 м 0-6 м |
| Служба обмена даннымиданные поставщика | управление сетью (MT) CANopen PDO (Объекты данных процесса) CANopen объект сервисных данных (SDO) CANopen специальные функции (SYNC, EMCY, TIME) CANopen управление полосой пропускания, Ethernet TCP/IP |
| Структура приложенияданные поставщика | 1 циклическая/периодическая управляющая задача 1 периодическая быстрая задача нет вспом. задачи 64 задачи обработки событий |
| Характеристики окружающей средыданные поставщика | опасная зона класс I деление 2 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 35 мм |
|---|---|
| ВысотаEF000040 | 100 мм |
| ГлубинаEF000049 | 160 мм |
| Вес неттоданные поставщика | 0.215 кг |
| Используемый по умолчанию размер областей объектовданные поставщика | 1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты |
| Макс. размер областей объектовданные поставщика | 256 kB нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.117 × 0.11 × 0.055 м | 0.25 | 0.00070785 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.117 × 0.11 × 0.055 м
- Вес, кг
- 0.25
- Объём, м³
- 0.00070785
- EAN / GTIN
