Модуль расширения на 14 вх/вых
Systeme Electric · артикул TM171EP14R

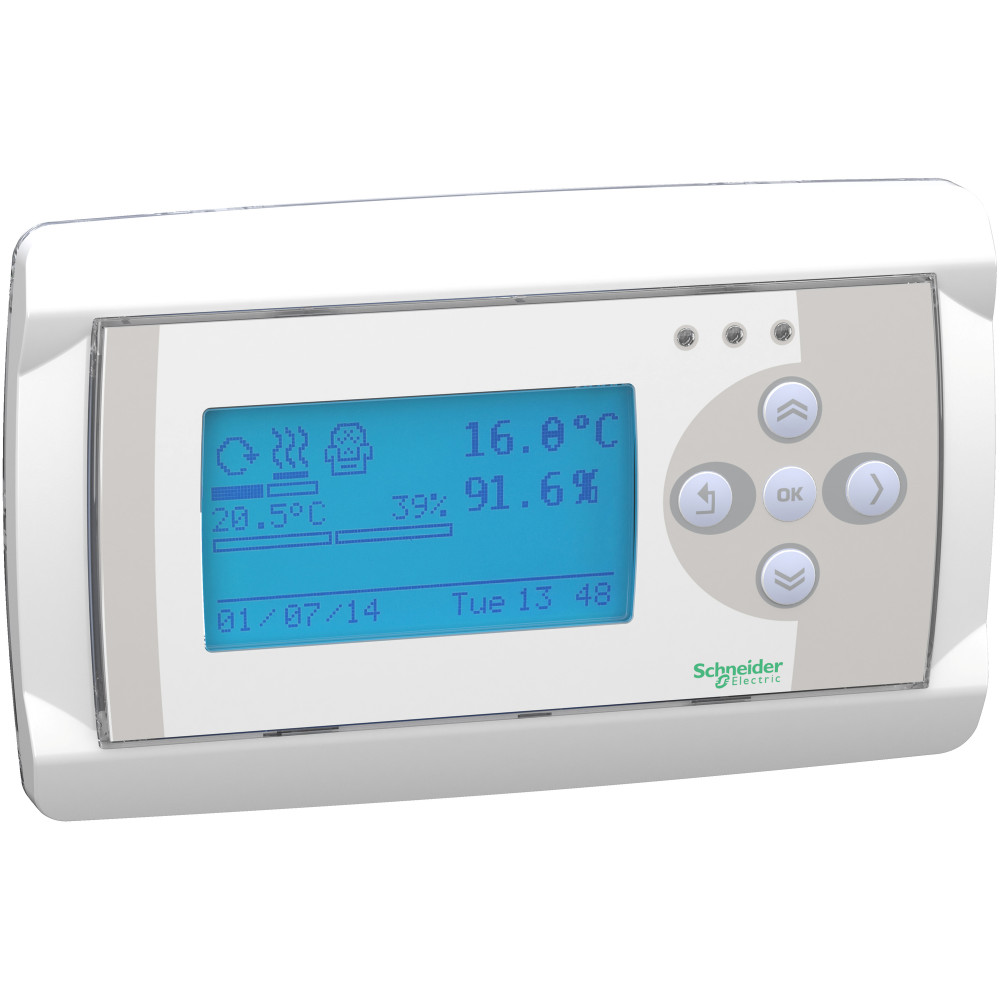

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Произв ПЛК М171, 3I/O, Modbus, BACnet
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина160 мм
Высота96 мм
Глубина10 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC24...24 В
Напряжение питания 60 Гц перемен тока-AC24...24 В
Напряжение питания постоян тока - DC20...48 В
Описание и назначение
<p>Производительный ПЛК М171, 3I/O, Modbus, BACnet. серия продукта: Modicon M171/M172<br /> - тип устройства или его аксессуаров: программируемые контроллеры<br /> - исполнение: программируемый <br /> - к-во входов / выходов: 3<br /> - количество аналоговых входов: 1 аналоговый вход, NTC, 1 аналоговый вход, NTC (вкл. щит). <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 10-90 % без конденсата |
| Рабочая температура окружающей средыданные поставщика | -20-65 °C в соответствии с UL 60730-1 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | -20-85 °C |
Электрические и световые параметры 28
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 24...24 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 24...24 В |
| Напряжение питания постоян тока - DCEF007534 | 20...48 В |
| Категория перенапряженияданные поставщика | II |
| номинальное напряжение сетиданные поставщика | 24 В ±10% Переменный ток 48 В постоянный ток |
| Потребляемая мощность, втданные поставщика | 24 В·А в 24 В Переменный ток 15 Вт в 20...38 В постоянный ток |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Исполнениеданные поставщика | программируемый |
Монтаж и подключение 5
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Нет |
| Монтажная опораданные поставщика | DIN-рейка panel mounting with accessory |
| Тип подключенияданные поставщика | напряжение 0...5 V (ратиометрический) ток 4...20 mA NTC датчик температуры - 50...110 °C - разрешение: 0,1 °C (расширенный) напряжение 0...10 V NTC датчик температуры - 40...150 °C - разрешение: 0, |
Классификация и назначение 12
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Серияданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки |
| Стандартыданные поставщика | EN/IEC 60730 |
| Тип дисплеяданные поставщика | без дисплея |
| Тип продуктаданные поставщика | программируемые контроллеры |
Прочие характеристики 26
| С дисплеемEF000458 | Нет |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество аналог входовEF001994 | 3 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| Кол-во HW-интерфейсов Industrial EthernetEF003020 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Нет |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| К-во входов / выходовданные поставщика | 3 |
| Кол-во вх/вых.данные поставщика | 3 аналоговый вход(с) |
| Количество аналоговых входовданные поставщика | 1 аналоговый вход, NTC (вкл. щит) 1 аналоговый вход, NTC |
| Количество портовданные поставщика | 1 порт CAN - клеммный блок с винтовыми зажимами 1 Ethernet - RJ45 (Modbus TCP и BACnet IP с вебсервером) 1 RS485 - клеммный блок с винтовыми зажимами (Modbus serial link или BACnet MS/TP) 1 |
| Локальная индикацияданные поставщика | без |
| Сертификатыданные поставщика | CSA RCM cURus CE EAC |
| Степень загрязненияданные поставщика | 2 |
| Часы реального времениданные поставщика | без часы в -20-65 °C |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 160 мм |
|---|---|
| ВысотаEF000040 | 96 мм |
| ГлубинаEF000049 | 10 мм |
| Вес неттоданные поставщика | 0.19 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.185 × 0.091 × 0.13 м | 0.344 | 0.00218855 | |
| TRANSPORTING | 6 шт. | 0.4 × 0.3 × 0.15 м | 2.35 | 0.018 |
