Модуль расширения на 14 вх/вых
Systeme Electric · артикул TM171EP14R

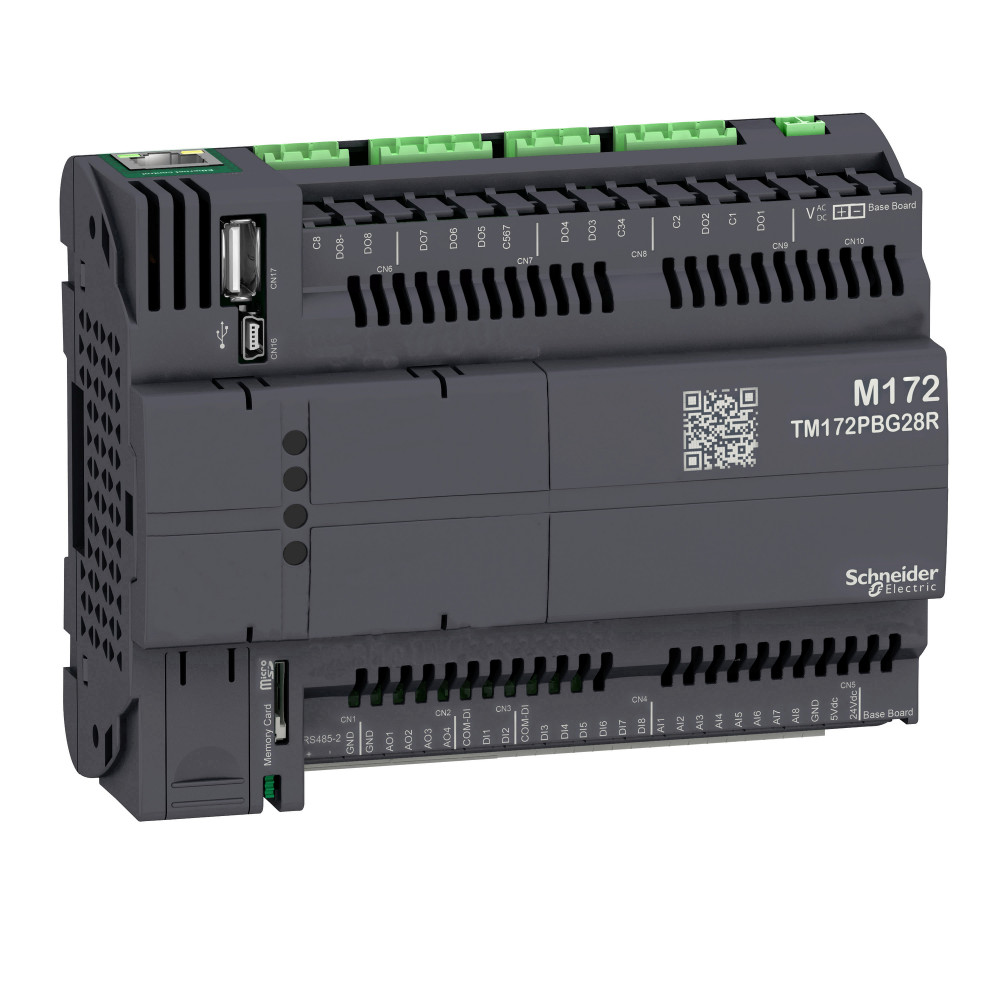

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ПЛК М172,без дисплея, 28 I/O, Eth, 2 MB
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина144 мм
Высота110 мм
Глубина60.5 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC24...24 В
Напряжение питания 60 Гц перемен тока-AC24...24 В
Напряжение питания постоян тока - DC20...38 В
Описание и назначение
<p>ПЛК М172,без дисплея, 28 I/O, Eth, 2 MB. серия продукта: Modicon M171/M172<br /> - тип устройства или его аксессуаров: программируемые контроллеры<br /> - исполнение: программируемый <br /> - количество дискретных выходов: 1 для релейные выходы SPDT с независимым общим, 2 для релейные выходы SPST с одной общей, 2 для релейные выходы SPST с независимым общим, 3 для релейные выходы SPST с одной общей<br /> - ток дискретного выхода: 1 А для реле SPDT, 3 А для реле SPST<br /> - количество выходов: 2 напряжение, диапазон: 0.10 В, 2 напряжение/ток, диапазон: 4.20 mA or 0.10 В or PWM (2 kГц). <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 5-95 % без конденсации |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C в соответствии с UL 60730-1 -20-65 °C с ухудшением рабочих характеристик в соответствии с UL 60730-1 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | -30-70 °C |
Электрические и световые параметры 31
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 24...24 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 24...24 В |
| Напряжение питания постоян тока - DCEF007534 | 20...38 В |
| Категория перенапряженияданные поставщика | II |
| Напряжение дискретного входаданные поставщика | 24 V пер./пост. тока |
| номинальное напряжение сетиданные поставщика | 24 В +/- 10 % переменный ток 20...38 В постоянный ток |
| Потребляемая мощность, втданные поставщика | 15 Вт в 24 В пер./пост. тока |
| Ток дискретного входаданные поставщика | 2.5 мА |
| Ток дискретного выходаданные поставщика | 1 А для реле SPDT 3 А для реле SPST |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Исполнениеданные поставщика | программируемый |
Монтаж и подключение 5
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Нет |
| Монтажная опораданные поставщика | DIN-рейка panel mounting with accessory |
| Тип подключенияданные поставщика | импеданс 0...1500 гОм импеданс 0...300 дОм NTC датчик температуры - 50...110 °C - разрешение: 0,1 °C (расширенный) напряжение 0...10 V NTC датчик температуры - 40...150 °C - разрешение: 0,1 °C ток 0.. |
Классификация и назначение 14
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки |
| Стандартыданные поставщика | EN/IEC 60730 |
| Тип дискретных входовданные поставщика | "приемник" или "источник" (положительн./отрицательн.) |
| Тип дисплеяданные поставщика | без дисплея |
| Тип продуктаданные поставщика | программируемые контроллеры |
Прочие характеристики 45
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 8 |
| Количество цифров выходовEF001993 | 8 |
| Количество аналог входовEF001994 | 8 |
| Количество аналог выходовEF001995 | 4 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| Кол-во HW-интерфейсов Industrial EthernetEF003020 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 2 |
| Количество HW-интерфейсов USBEF003025 | 2 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Количество релейных выходовEF007348 | 8 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Входной импедансданные поставщика | 20 кОм |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Директивыданные поставщика | 1907/2006/EC - REACH директива 86/188/EEC - physical agents (noise) директива 2011/65/EU - RoHS директива 2006/95/EC - директива по низкому напряжению |
| К-во входов / выходовданные поставщика | 28 |
| Кол-во вх/вых.данные поставщика | 8 дискретный ввод(с) 8 аналоговый вход(с) 4 аналоговый выход(с) 8 дискретный выход(с) |
| Количество аналоговых входовданные поставщика | 8 настраиваемый парой |
| Количество выходовданные поставщика | 2 напряжение, диапазон: 0...10 V 2 напряжение/ток, диапазон: 4...20 mA or 0...10 V or PWM (2 kHz) |
| Количество дискретных входовданные поставщика | 8 |
| Количество дискретных выходовданные поставщика | 1 для релейные выходы SPDT с независимым общим 3 для релейные выходы SPST с одной общей 2 для релейные выходы SPST с одной общей 2 для релейные выходы SPST с независимым общим |
| Количество портовданные поставщика | 1 порт CAN - клеммный блок с винтовыми зажимами 1 USB типа A - USB тип A female 1 USB типа мини B - USB порт Mini-B 2 RS485 - клеммный блок с винтовыми зажимами (Modbus serial link или BACnet MS/TP) 1 |
| Локальная индикацияданные поставщика | программируемый: 1 светодиод (красный) программируемый: 1 светодиод (желтый) программируемый: 1 светодиод (зеленый) мощность: 1 светодиод (зеленый) |
| Не содержит ртутиданные поставщика | да |
| Питание датчикаданные поставщика | 5-5 В пост. Тока в 50 мА поставляется контроллером 24-24 В пост. Тока в 150 мА поставляется контроллером |
| Профиль кругооборотаданные поставщика | ENVEOLI1709014EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Сертификатыданные поставщика | EAC (pending) CE cURus (pending) CSA (на рассмотрении) |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 2 |
| Часы реального времениданные поставщика | встроенный часы в -20-60 °C |
| Экологическая отчетнстьданные поставщика | ENVPEP1709014EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 144 мм |
|---|---|
| ВысотаEF000040 | 110 мм |
| ГлубинаEF000049 | 60.5 мм |
