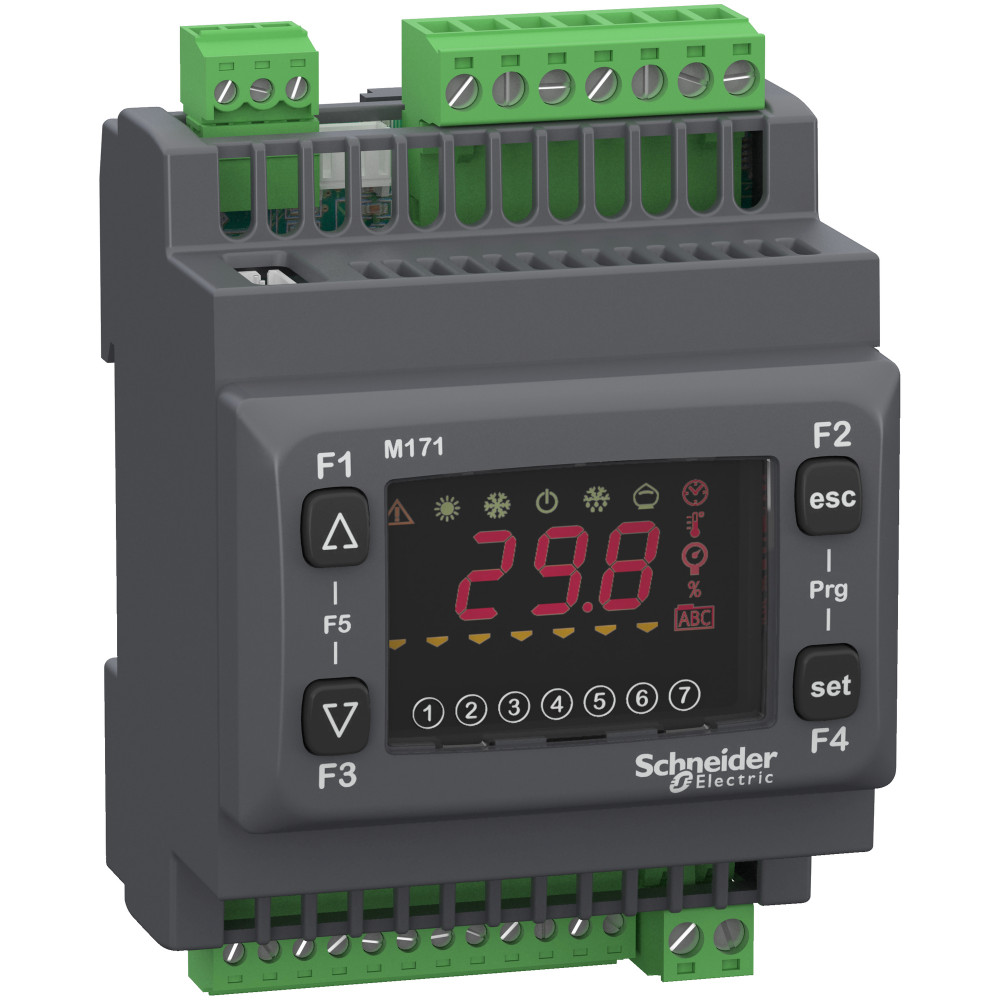

Модуль расш на 14 вх/вых, 100-240Vac
Systeme Electric · артикул TM171EO14R
Изображение может отличаться от конкретного исполнения.
Schneider Electric
Оптим ПЛК М171, дисплей, 14 I/Os, Vac
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина70.2 мм
Высота87 мм
Глубина61.6 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC100...240 В
Напряжение питания 60 Гц перемен тока-AC100...240 В
Модель или исполнениеКомпактный
Описание и назначение
<p>Оптим ПЛК М171, дисплей, 14 I/Os, Вac. серия продукта: Modicon M171/M172<br /> - тип устройства или его аксессуаров: контроллер<br /> - исполнение: программируемый <br /> - к-во входов / выходов: 14<br /> - количество дискретных выходов: 1 для релейные выходы SPDT с одной общей, 3 для релейные выходы SPST с одной общей<br /> - количество аналоговых входов: 3 аналоговый вход, NTC, 2 настраиваемый<br /> - количество выходов: 2 PWM/PPM, диапазон: 20 кГц, 12 В,35 мА, 2 напряжение, диапазон: 0.10 В, 1 ток, диапазон: 0.20 мА/4.20 мА. <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
Электрические и световые параметры 26
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 100...240 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 100...240 В |
| номинальное напряжение сетиданные поставщика | 100...240 В |
| Ток дискретного выходаданные поставщика | 2 А для реле |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Исполнениеданные поставщика | программируемый |
Монтаж и подключение 5
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Да |
| Использование контактовданные поставщика | сухие контакты |
| Тип подключенияданные поставщика | напряжение 0...5 V (ратиометрический) напряжение 0...10 V NTC датчик температуры - 50...100 °C - разрешение: 0,1 °C Pt 1000 датчик температуры - 50...400 °C - разрешение: 0,1 °C ток 0...20 мA/4...20 м |
Классификация и назначение 13
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки |
| Тип дискретных входовданные поставщика | "приемник" или "источник" (положительн./отрицательн.) |
| Тип продуктаданные поставщика | контроллер |
Прочие характеристики 37
| С дисплеемEF000458 | Нет |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 2 |
| Количество цифров выходовEF001993 | 4 |
| Количество аналог входовEF001994 | 5 |
| Количество аналог выходовEF001995 | 3 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Нет |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Количество релейных выходовEF007348 | 4 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| К-во входов / выходовданные поставщика | 14 |
| Кол-во вх/вых.данные поставщика | 5 аналоговый выход(с) 4 дискретный выход(с) 5 аналоговый вход(с) |
| Количество аналоговых входовданные поставщика | 2 настраиваемый 3 аналоговый вход, NTC |
| Количество выходовданные поставщика | 2 напряжение, диапазон: 0...10 V 2 PWM/PPM, диапазон: 20 кГц, 12 В,35 мА 1 ток, диапазон: 0...20 мА/4...20 мА |
| Количество дискретных входовданные поставщика | 2 |
| Количество дискретных выходовданные поставщика | 3 для релейные выходы SPST с одной общей 1 для релейные выходы SPDT с одной общей |
| Количество портовданные поставщика | 1 LAN шина расширения |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Питание датчикаданные поставщика | 12-12 В пост. Тока в 85 мА |
| Профиль кругооборотаданные поставщика | ENVEOLI1710004EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1710004EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 70.2 мм |
|---|---|
| ВысотаEF000040 | 87 мм |
| ГлубинаEF000049 | 61.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.185 × 0.09 × 0.13 м | 0.288 | 0.0021645 | |
| TRANSPORTING | 6 шт. | 0.4 × 0.3 × 0.15 м | 2.02 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.185 × 0.09 × 0.13 м
- Вес, кг
- 0.288
- Объём, м³
- 0.0021645
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 6 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 2.02
- Объём, м³
- 0.018
- EAN / GTIN
