Модуль расширения на 14 вх/вых
Systeme Electric · артикул TM171EP14R
Изображение может отличаться от конкретного исполнения.
Schneider Electric

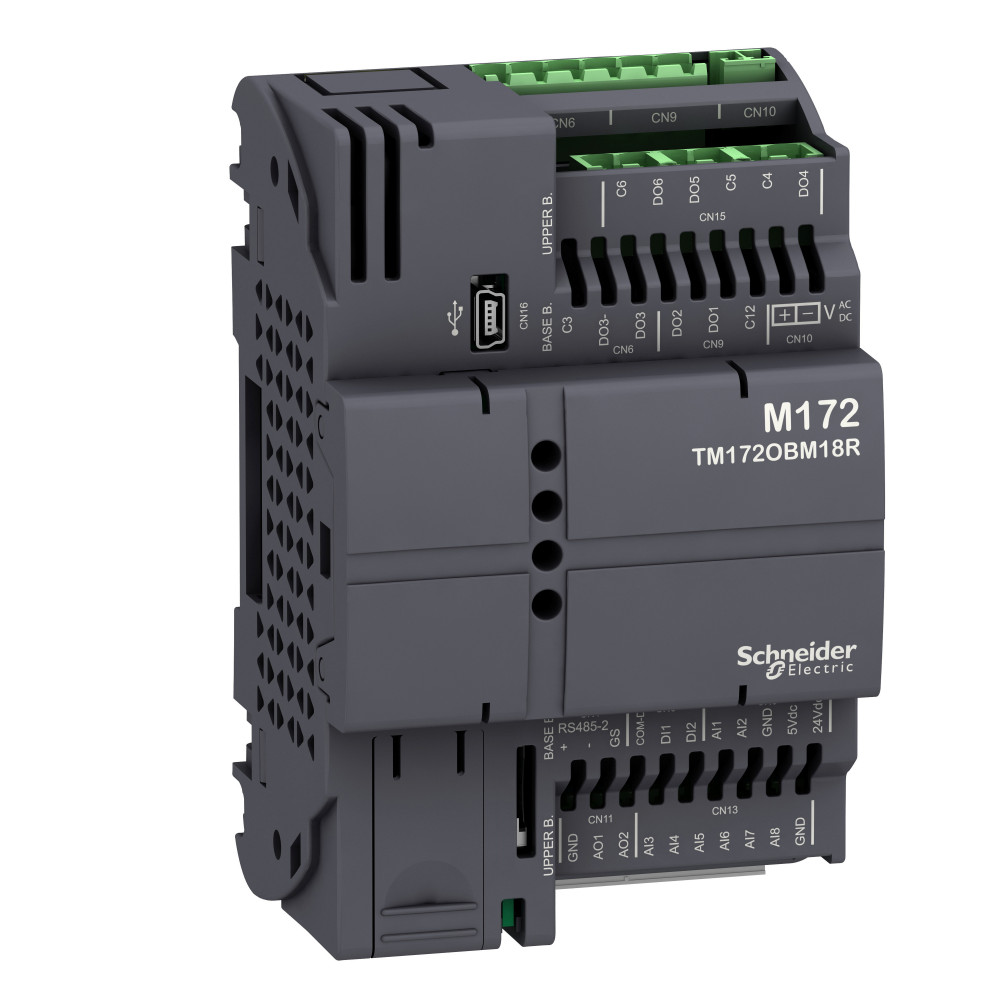

Опт ПЛК М172,без дисплея,18 I/O 2xModbus
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина72 мм
Высота110 мм
Глубина60.5 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC24...24 В
Напряжение питания 60 Гц перемен тока-AC24...24 В
Напряжение питания постоян тока - DC20...38 В
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 5-95 % Без образования конденсата |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей средыданные поставщика | -20-60 °C |
| Температура окружающей среды при храненииданные поставщика | -30-70 °C |
Электрические и световые параметры 31
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 24...24 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 24...24 В |
| Напряжение питания постоян тока - DCEF007534 | 20...38 В |
| Категория перенапряженияданные поставщика | II |
| Напряжение дискретного входаданные поставщика | 24 V пер./пост. тока |
| номинальное напряжение сетиданные поставщика | 24 В +/- 10 % Переменный ток 20...38 В Постоянный ток (DC) |
| Потребляемая мощность, втданные поставщика | 10 Вт в 24 В пер./пост. тока |
| Ток дискретного входаданные поставщика | 5 мА переменный/постоянный ток |
| Ток дискретного выходаданные поставщика | 3 А для реле SPST 3 А для реле SPDT |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Исполнениеданные поставщика | программируемый |
Монтаж и подключение 5
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Нет |
| Способ монтажаданные поставщика | DIN-рейка на монтажную плату при помощи аксессуаров |
| Тип подключенияданные поставщика | NTC NK103 Beta 3977 датчик температуры - 40...137 °C - разрешение: 0,1 °C , при входном сопротивлении 10 кОм (при 25 °C) NTC 103AT-2 Beta 3435 датчик температуры - 50...110 °C - разрешение: 0,1 °C , п |
Классификация и назначение 13
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Серияданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | ОВиК |
| Стандартыданные поставщика | EN 60068-2-6 Fc UL 60730-1 МЭК 61000-4-3 МЭК 61000-4-6 МЭК 61000-4-5 МЭК 61000-4-4 IEC 61000-4-11 CSA E60730-2-9 CAN/CSA-E60730-1 UL 60730-2-9 EN 60730-1 EN 60068-2-27 EN 60730-2-9 МЭК 61000-4-2 |
| Тип дискретных входовданные поставщика | "приемник" или "источник" (положительная/отрицательная до 2 кГц |
| Тип дисплеяданные поставщика | без дисплея |
| Тип продуктаданные поставщика | программируемые контроллеры |
Прочие характеристики 37
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 2 |
| Количество цифров выходовEF001993 | 6 |
| Количество аналог входовEF001994 | 8 |
| Количество аналог выходовEF001995 | 2 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| Количество HW-интерфейсов RS-485EF003023 | 2 |
| Количество HW-интерфейсов USBEF003025 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Количество релейных выходовEF007348 | 6 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Входной импедансданные поставщика | 20 кОм |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директивыданные поставщика | 2014/30/EU - электромагнитная совместимость 2014/35/EU - директива низкого напряжения |
| Кол-во вх/вых.данные поставщика | 2 аналоговый выход(с) 6 дискретный выход(с) 8 аналоговый вход(с) 2 дискретный ввод(с) |
| Количество аналоговых входовданные поставщика | 8 настраиваются попарно |
| Количество аналоговых выходовданные поставщика | 2 напряжение/ток, диапазон: 4...20 mA or 0...10 V или ШИМ (до 2 kHz) |
| Количество входов / выходовданные поставщика | 18 |
| Количество дискретных входовданные поставщика | 2 |
| Количество дискретных выходовданные поставщика | 1 для релейные выходы SPDT с независимой общей точкой 2 для релейные выходы SPST с одной общей точкой 3 для релейные выходы SPST с независимой общей точкой |
| Количество портовданные поставщика | 1 порт CAN - Клеммный блок с винтовыми зажимами 1 USB типа мини B - USB порт Mini-B 2 RS485 - Клеммный блок с винтовыми зажимами (последовательная шина Modbus RTU или BACnet MS/TP) |
| Локальная индикацияданные поставщика | программир.: 1 светодиод (красный) программир.: 1 светодиод (желтый) программир.: 1 светодиод (зеленый) мощность: 1 светодиод (зеленый) |
| Питание датчикаданные поставщика | 5-5 В пост. тока в 40 мА поставляется контроллером 24-24 В пост. тока в 100 мА поставляется контроллером |
| Сертификатыданные поставщика | RCM EAC cURus CE CSA |
| Степень загрязненияданные поставщика | 2 |
| Точность измеренияданные поставщика | 0...20 mA 0...4 mA +/- 2 % от полной шкалы +/- 1 знак 0...20 mA 4...20 mA +/- 1% от полной шкалы +/- 1 знак 4...20 mA +/- 1% от полной шкалы +/- 1 знак 0…10 V +/- 1% от полной шкалы +/- 1 знак 0...5 V |
| Часы реального времениданные поставщика | встроенный часы, отклонение часов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 72 мм |
|---|---|
| ВысотаEF000040 | 110 мм |
| ГлубинаEF000049 | 60.5 мм |
| Вес неттоданные поставщика | 0.17 кг |
| Высота над уровнем моряданные поставщика | 0...2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.135 × 0.095 × 0.075 м | 0.239 | 0.00096187 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.135 × 0.095 × 0.075 м
- Вес, кг
- 0.239
- Объём, м³
- 0.00096187
- EAN / GTIN
