Произв ПЛК М171, 3I/O, Modbus, BACnet
Systeme Electric · артикул TM171PFE03

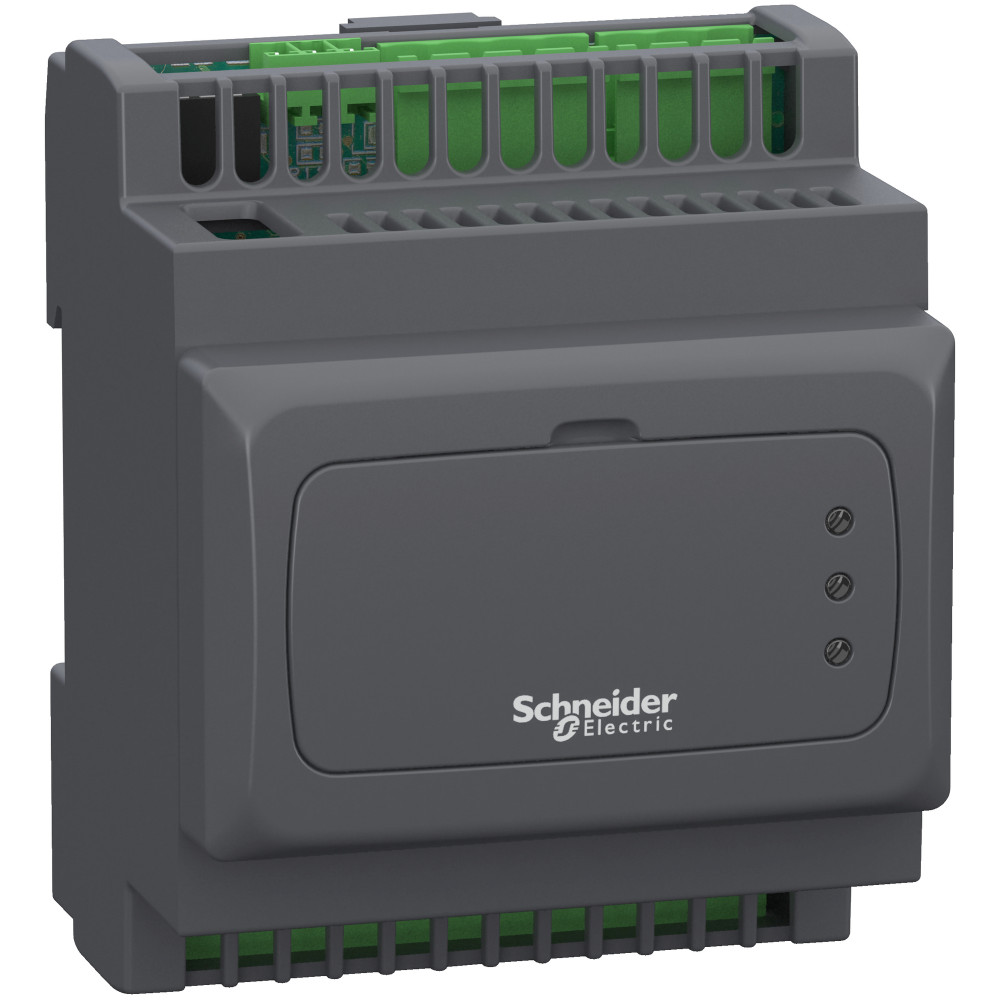

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Модуль расширения на 14 вх/вых
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина70.2 мм
Высота87 мм
Глубина61.6 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC24...24 В
Напряжение питания 60 Гц перемен тока-AC24...24 В
Напряжение питания постоян тока - DC24...24 В
Описание и назначение
<p>Модуль расширения на 14 вход/выход. серия продукта: Modicon M171/M172<br /> - тип устройства или его аксессуаров: дополнительный модуль входов-выходов<br /> - к-во входов / выходов: 14<br /> - количество дискретных выходов: 1 для релейные выходы SPDT с независимым общим, 3 для релейные выходы SPST с одной общей. <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
Электрические и световые параметры 29
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 24...24 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 24...24 В |
| Напряжение питания постоян тока - DCEF007534 | 24...24 В |
| Напряжение дискретного входаданные поставщика | 24 V пер./пост. тока |
| номинальное напряжение сетиданные поставщика | 24 В |
| Ток дискретного входаданные поставщика | 2.5 мА |
| Ток дискретного выходаданные поставщика | 3 А для реле |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
Монтаж и подключение 4
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Да |
| Тип подключенияданные поставщика | Напряжение 0...5 V (ратиометрический) Ток 4...20 мА Напряжение 0...10 V NTC датчик температуры - 50...110 °C - разрешение: 0,1 °C NTC датчик температуры - 40...137 °C - разрешение: 0,1 °C (расширен |
Классификация и назначение 12
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | решения ОВиК (отопление, вентиляция и кондиционирован |
| Тип дискретных входовданные поставщика | "приемник" или "источник" (положительная/отрицательная |
| Тип продуктаданные поставщика | дополнительный модуль входов-выходов |
Прочие характеристики 28
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 4 |
| Количество цифров выходовEF001993 | 4 |
| Количество аналог входовEF001994 | 4 |
| Количество аналог выходовEF001995 | 2 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Нет |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Макс количество реле времениEF007349 | 4 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Входной импедансданные поставщика | 20 кОм |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кол-во вх/вых.данные поставщика | 2 аналоговый выход(с) 4 дискретный выход(с) 4 аналоговый вход(с) 4 дискретный ввод(с) |
| Количество аналоговых входовданные поставщика | 4 настраиваются попарно |
| Количество аналоговых выходовданные поставщика | 2 напряжение, диапазон: 0...10 V |
| Количество входов / выходовданные поставщика | 14 |
| Количество дискретных входовданные поставщика | 4 |
| Количество дискретных выходовданные поставщика | 1 для релейные выходы SPDT с независимой общей точкой 3 для релейные выходы SPST с одной общей точкой |
| Количество портовданные поставщика | 1 порт CAN - Клеммный блок с винтовыми зажимами |
| Питание датчикаданные поставщика | 12-12 В пост. тока в 85 мА |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 70.2 мм |
|---|---|
| ВысотаEF000040 | 87 мм |
| ГлубинаEF000049 | 61.6 мм |
