Модуль расширения на 12 вх/вых

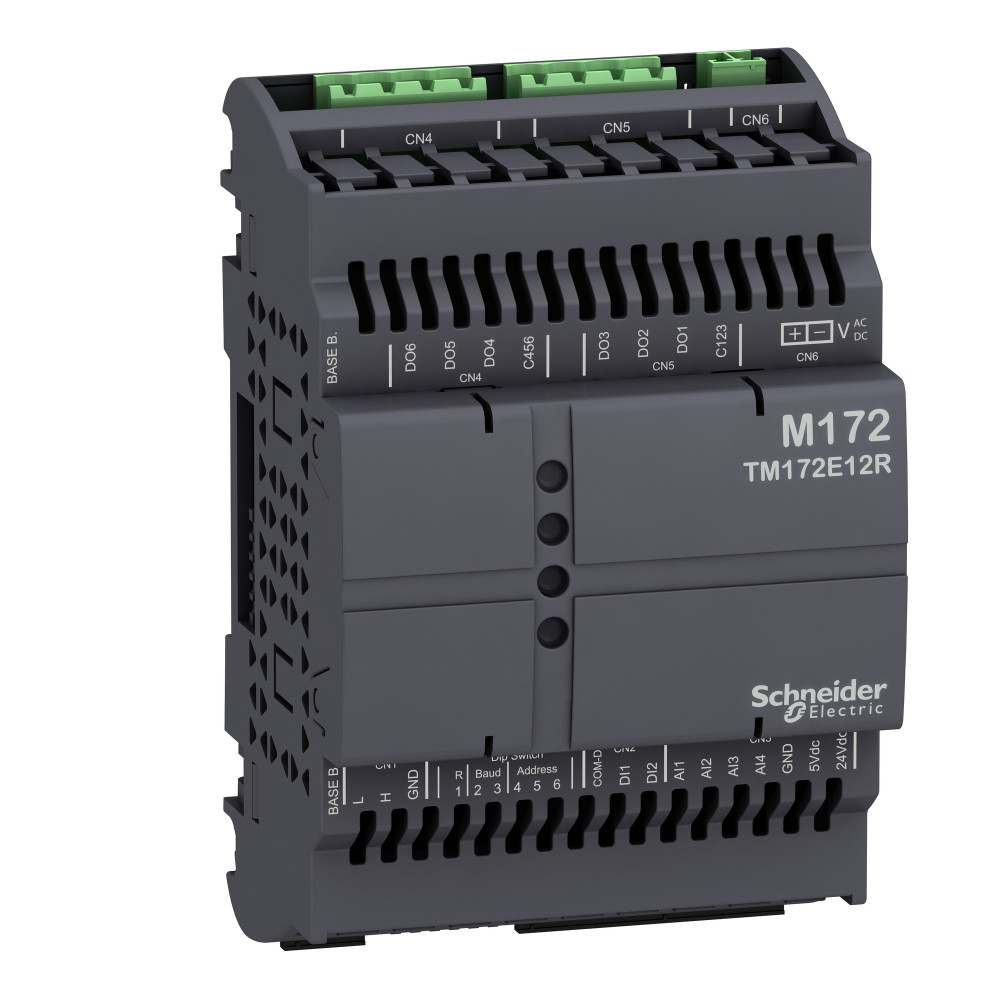

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Модуль расширения на 12 вх/вых

Артикул: TM172E12R ETIM-класс: EC000236 EAN: 43606481267618 EAN: 3606481267610 Обновлено: 01.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина72 мм
Высота110 мм
Глубина59 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC24...24 В
Напряжение питания 60 Гц перемен тока-AC24...24 В
Напряжение питания постоян тока - DC20...38 В

Описание и назначение

Модуль расширения на 12 вх/вых. серия продукта: Modicon M171/M172 - тип устройства или его аксессуаров: дополнительный модуль входов-выходов - специальная область применения продукта: контроль HVAC. Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon M171/M172:, Интуитивно-понятное ПО для станков SoMachine HVAC обеспечивает более эффективный технологический прогресс., Встроены все необходимые функции для проектирования и изготовления станков для обеспечения высокой прибыльности., Функциональные блоки (AFB) сокращают потребление энергии и повышают показатели эффективности, За счет встроенных веб-серверов и функций масштабирования, предназначенных для подключения в системам управления зданием обеспечивается гибкое управление станками.... применения: Узнайте больше о наших решениях для управления станками:..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Нет (без)
Относительная влажностьданные поставщика 5-95 % Без образования конденсата
Степень защиты ipданные поставщика IP20
Температура окружающей средыданные поставщика -20-65 °C в соответствии с UL 60730-1
Температура окружающей среды при храненииданные поставщика -30-70 °C

Электрические и световые параметры 31

Тип питающего напряженияEF002991 AC/DC (перемен./постоян.)
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Нет
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Да
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Напряжение питания 50 Гц перемен тока-ACEF007532 24...24 В
Напряжение питания 60 Гц перемен тока-ACEF007533 24...24 В
Напряжение питания постоян тока - DCEF007534 20...38 В
Категория перенапряженияданные поставщика II
Напряжение дискретного входаданные поставщика 24 V пер./пост. тока
номинальное напряжение сетиданные поставщика 24 В +/- 10 % Переменный ток 20...38 В Постоянный ток (DC)
Потребляемая мощность, втданные поставщика 20 В·А в 24 В Переменный ток 10 Вт в 24 В Постоянный ток (DC)
Ток дискретного входаданные поставщика 2.5 мА переменный/постоянный ток
Ток дискретного выходаданные поставщика 3 А для реле SPST

Материалы и конструкция 3

Модель или исполнениеEF000010 Компактный
Дополнит исполнение - EX ibEF004142 Да
Уровень исполнения согл. EN ISO 13849-1EF007399 Нет (без)

Монтаж и подключение 5

Возможность монтажа на рейкуEF003972 Нет
Возможна установка спередиEF007016 Да
Крепление на стену-непосредств монтажEF007020 Нет
Способ монтажаданные поставщика на монтажную плату при помощи аксессуаров DIN-рейка
Тип подключенияданные поставщика NTC NK103 Beta 3977 датчик температуры - 40...137 °C - разрешение: 0,1 °C , при входном сопротивлении 10 кОм (при 25 °C) NTC 103AT-2 Beta 3435 датчик температуры - 50...110 °C - разрешение: 0,1 °C , п

Классификация и назначение 14

Тип памятиEF002996 Прочее
Категория согл. EN 954-1EF006782 1
Радиостандарт BluetoothEF007178 Да
Радиостандарт WLAN 80211EF007179 Да
Радиостандарт GPRSEF008523 Да
Радиостандарт GSMEF008524 Да
Радиостандарт UMTSEF008525 Да
Информация о ремонтопригодностиданные поставщика Подлежит замене
Серияданные поставщика Modicon M171/M172
Специальная область применения продуктаданные поставщика управление ОВиК
Стандартыданные поставщика IEC 61000-4-11 EN 60068-2-6 Fc МЭК 61000-4-5 EN 60730-2-9 EN 60730-1 МЭК 61000-4-2 UL 60730-2-9 МЭК 61000-4-4 CSA E60730-2-9 CAN/CSA-E60730-1 МЭК 61000-4-3 EN 60068-2-27
Тип дискретных входовданные поставщика положительная логика (приемник) до 2 кГц
Тип дисплеяданные поставщика без дисплея
Тип продуктаданные поставщика дополнительный модуль входов-выходов

Прочие характеристики 32

С дисплеемEF000458 Да
Подходит для функций безопасностиEF001597 Да
Количество цифров входовEF001992 2
Количество цифров выходовEF001993 6
Количество аналог входовEF001994 4
Объем памятиEF002997 0.512 кБайт
Время обработки - 1К бинарная операцияEF003004 0.3 мс
Количество других HW-интерфейсовEF003027 1
С оптическим интерфейсомEF003028 Да
Возможна дополнит памятьEF003029 Да
ДублированиеEF003156 Да
Системное комплектующееEF004118 Да
Дополнит исполннение - EX iaEF004141 Да
Возможна сборка на полках или стойкахEF007018 Да
Задатчик связей вводы или выводаEF007298 Да
Количество релейных выходовEF007348 3
Поддержка AS-Interface Safety at WorkEF007519 Да
Сертифицировано по IEC 61508EF009889 Нет (без)
Входной импедансданные поставщика 20 кОм
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директивыданные поставщика 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость
Кол-во вх/вых.данные поставщика 6 дискретный выход(с) 4 аналоговый вход(с) 2 дискретный ввод(с)
Количество аналоговых входовданные поставщика 4 настраиваются попарно
Количество входов / выходовданные поставщика 12
Количество дискретных входовданные поставщика 2
Количество дискретных выходовданные поставщика 3 для релейные выходы SPST с одной общей точкой
Количество портовданные поставщика 1 порт CAN - Клеммный блок с винтовыми зажимами
Питание датчикаданные поставщика 5-5 В пост. тока в 50 мА 24-24 В пост. тока в 125 мА
Сертификатыданные поставщика CE RCM cURus CSA EAC
Степень загрязненияданные поставщика 2
Точность измеренияданные поставщика NTC NK103 - 40...+110 °C +/- 1 °C NTC NK103 110...137 °C +/- 1.9 °C NTC 103AT-2 - 50…110 °C +/- 1 °C PTC - 55...+135 °C +/- 1.1 °C PTC - 150…135 °C +/- 3.1 °C Pt 1000 - 200...-100 °C +/- 5 °C P
Часы реального времениданные поставщика без часы

Размеры и упаковка

Изделие

ШиринаEF000008 72 мм
ВысотаEF000040 110 мм
ГлубинаEF000049 59 мм
Вес неттоданные поставщика 0.14 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.127 × 0.09 × 0.135 м 0.222 0.00154305 3606481267610
TRANSPORTING 8 шт. 0.4 × 0.3 × 0.15 м 2.005 0.018 43606481267618

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.127 × 0.09 × 0.135 м
    Вес, кг
    0.222
    Объём, м³
    0.00154305
    EAN / GTIN
    3606481267610

  • TRANSPORTING

    В упаковке
    8 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    2.005
    Объём, м³
    0.018
    EAN / GTIN
    43606481267618
