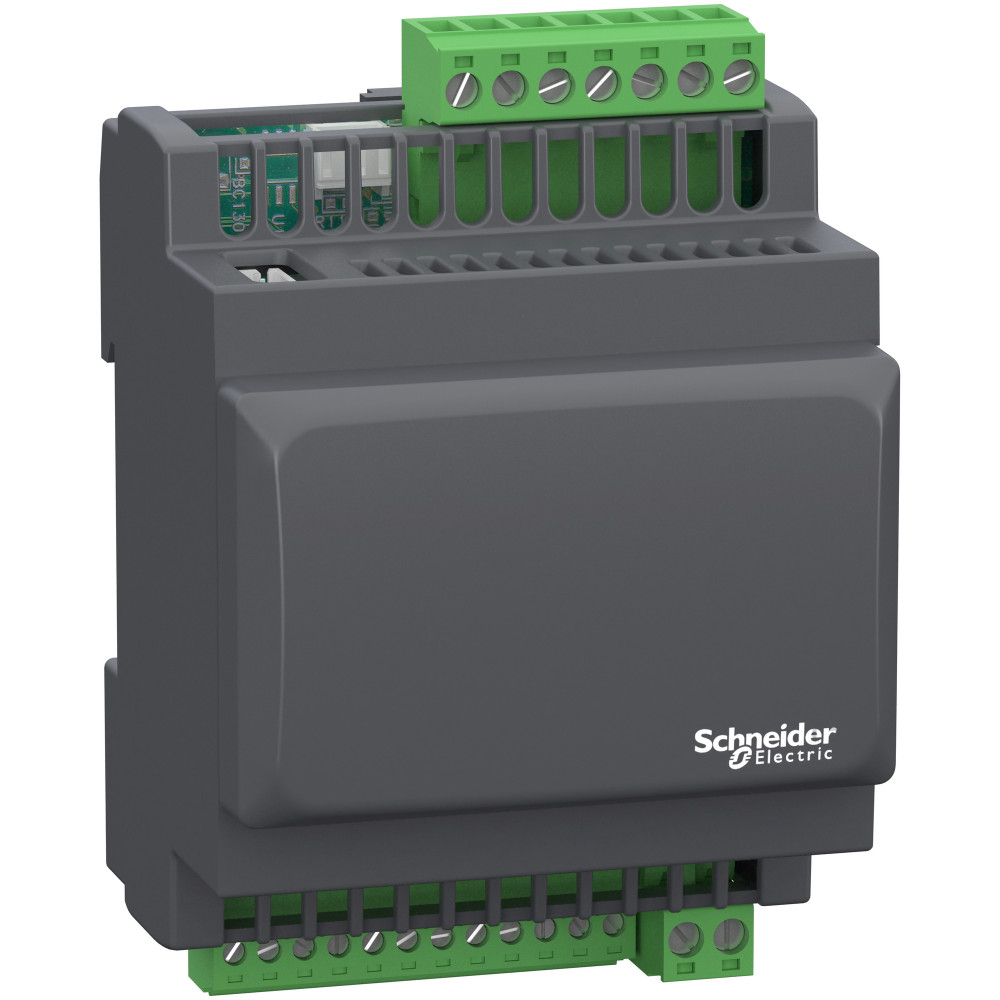

Опт ПЛК М171, без дисплея,14 I/Os Modbus
Systeme Electric · артикул TM171OBM14R
Изображение может отличаться от конкретного исполнения.
Schneider Electric
Модуль расш на 14 вх/вых, 100-240Vac
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина70.2 мм
Высота87 мм
Глубина61.6 мм
Объем памяти0.512 кБайт
Время обработки - 1К бинарная операция0.3 мс
Напряжение питания 50 Гц перемен тока-AC100...240 В
Напряжение питания 60 Гц перемен тока-AC100...240 В
Модель или исполнениеКомпактный
Описание и назначение
Модуль расш на 14 вход/выход, 100-240Vac. серия продукта: Modicon M171/M172<br /> - тип устройства или его аксессуаров: дополнительный модуль входов-выходов<br /> - к-во входов / выходов: 14<br /> - количество дискретных выходов: 1 для релейные выходы SPDT с независимым общим, 3 для релейные выходы SPST с одной общей<br /> - количество аналоговых входов: 2 настраиваемый, 3 аналоговый вход NTC/Pt 1000<br /> - количество выходов: 2 PWM/PPM, диапазон: 20 кГц, 12 В,35 мА, 1 ток, диапазон: 0.20 мА/4.20 мА, 2 напряжение, диапазон: 0.10 В. <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 10-90 % Без образования конденсата |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей средыданные поставщика | -10-55 °C в соответствии с UL 60730-1 |
| Температура окружающей среды при храненииданные поставщика | -20-85 °C |
Электрические и световые параметры 28
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 100...240 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 100...240 В |
| Категория перенапряженияданные поставщика | II |
| номинальное напряжение сетиданные поставщика | 100...240 В +/- 10 % пер./пост. тока |
| Потребляемая мощность, втданные поставщика | 7 Вт |
| Ток дискретного выходаданные поставщика | 2 А для реле |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
Монтаж и подключение 6
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Да |
| Использование контактовданные поставщика | сухие контакты |
| Способ монтажаданные поставщика | DIN-рейка |
| Тип подключенияданные поставщика | Напряжение 0...5 V (ратиометрический) Напряжение 0...10 V NTC датчик температуры - 50...100 °C - разрешение: 0,1 °C Pt 1000 датчик температуры - 50...400 °C - разрешение: 0,1 °C Ток 0...20 мA/4...2 |
Классификация и назначение 14
| Тип памятиEF002996 | Прочее |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Modicon M171/M172 |
| Специальная область применения продуктаданные поставщика | решения ОВиК (отопление, вентиляция и кондиционирован |
| Стандартыданные поставщика | EN/IEC 60730 |
| Тип дискретных входовданные поставщика | "приемник" или "источник" (положительная/отрицательная |
| Тип дисплеяданные поставщика | без дисплея |
| Тип продуктаданные поставщика | дополнительный модуль входов-выходов |
Прочие характеристики 33
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 2 |
| Количество цифров выходовEF001993 | 4 |
| Количество аналог входовEF001994 | 5 |
| Количество аналог выходовEF001995 | 5 |
| Объем памятиEF002997 | 0.512 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.3 мс |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Да |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Нет |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Макс количество реле времениEF007349 | 4 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директивыданные поставщика | 86/188/EEC - директива о защите рабочих от рисков, связанных 2006/95/EC - директива по низкому напряжению |
| Кол-во вх/вых.данные поставщика | 5 аналоговый выход(с) 4 дискретный выход(с) 5 аналоговый вход(с) |
| Количество аналоговых входовданные поставщика | 3 аналоговый вход NTC/Pt 1000 2 настраиваемый |
| Количество аналоговых выходовданные поставщика | 2 напряжение, диапазон: 0...10 V 2 ШИМ/ПИМ, диапазон: 20 кГц, 12 В,35 мА 1 ток, диапазон: 0...20 мА/4...20 мА |
| Количество входов / выходовданные поставщика | 14 |
| Количество дискретных входовданные поставщика | 2 |
| Количество дискретных выходовданные поставщика | 1 для релейные выходы SPDT с независимой общей точкой 3 для релейные выходы SPST с одной общей точкой |
| Количество портовданные поставщика | 1 LAN шина расширения |
| Локальная индикацияданные поставщика | программир.: 1 светодиод (красный) программир.: 1 светодиод (желтый) программир.: 1 светодиод (зеленый) |
| Питание датчикаданные поставщика | 12-12 В пост. тока в 85 мА |
| Сертификатыданные поставщика | EAC cURus CSA CE |
| Степень загрязненияданные поставщика | 2 |
| Часы реального времениданные поставщика | встроенный часы в -10-55 °C |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 70.2 мм |
|---|---|
| ВысотаEF000040 | 87 мм |
| ГлубинаEF000049 | 61.6 мм |
| Вес неттоданные поставщика | 0.385 кг |
