SFP-моудль для M580 горячего резервирования, RJ45 (до 100м)
Systeme Electric · артикул 490NAC0100
Изображение может отличаться от конкретного исполнения.
Schneider Electric

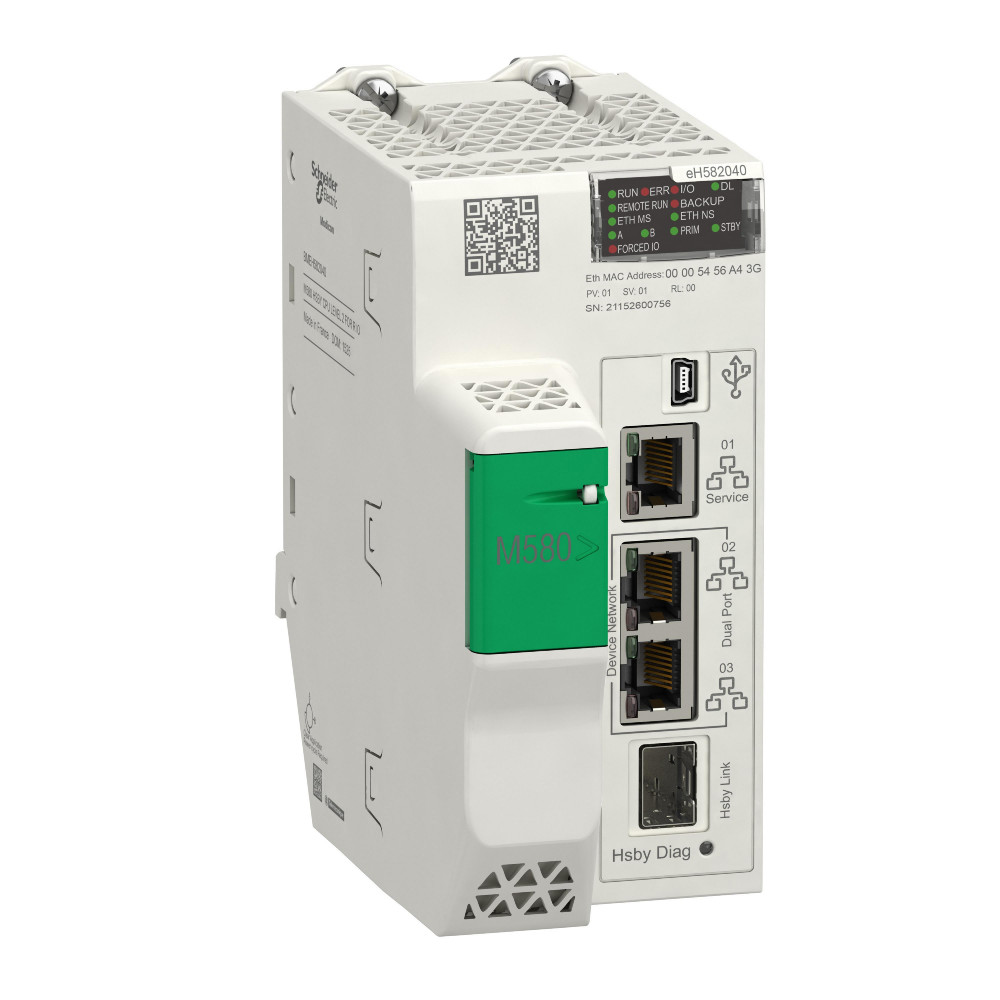

M580 ЦПУ горячего резер. уровень 2, ОЗУ 8 MB, RIO (до 8 ст. X80+Quantum IO)
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина130.3 мм
Высота134.6 мм
Глубина64.6 мм
Объем памяти8192 кБайт
Время обработки - 1К бинарная операция0.1 мс
Напряжение питания постоян тока - DC24...24 В
Модель или исполнениеМодульный
Тип питающего напряженияDC (постоян.)
Описание и назначение
Дополнительный HSBY процессорный модуль M580, уровень 2, переносной. серия продукта: Modicon M580<br /> - тип устройства или его аксессуаров: резервный модуль процессора<br /> - питание: внутреннее электропитание через шасси. <br />Преимущества: Инвестиция в будущее: Надежная аппаратная платформа Modicon и уникальная платформа ПО Unity Pro, Усовершенствование установочной базы при переходе к новым технологиям. <br />Применение: Водоснабжение и водоотведение: очистные, насосные станции, опреснение, Пищевое производство: молочные продукты, кондитерские изделия, корм для домашних животных, питьевые продукты, Горнодобывающие и металлургические предприятия: производство цемента, очистка горных вод, транспортировка материалов, Гидроэнергетика, Нефть и газ: управление трубопроводами, Метро, туннели, аэропорты, Поставка систем: турбомашины.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | ATEX Взрывобезопасность по газу Категории 3G |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | ATEX Взрвывобезопасность по пыли Категории 3D |
| Относительная влажностьданные поставщика | 5-95 % в 55-55 °C без образования конденсата |
| Рабочая температураданные поставщика | 0-60 °C |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 25
| Тип питающего напряженияEF002991 | DC (постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания постоян тока - DCEF007534 | 24...24 В |
| Каналы управленияданные поставщика | программируемые циклы |
| Потребляемый токданные поставщика | 270 мА в 24 В пост. ток |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Модульный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Количество распределенной аппаратурыданные поставщика | 64 |
Монтаж и подключение 4
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Да |
| Тип встроенных клеммданные поставщика | 1 Ethernet TCP/IP для Служебный порт 2 Ethernet TCP/IP для Сеть устройств USB типа мини B 1 Ethernet для порт HSBY |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn |
|---|
Классификация и назначение 12
| Тип памятиEF002996 | NVRAM |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | Modicon M580 |
| Стандартыданные поставщика | EN 61131-2 EN 61000-6-4 EN 61000-6-2 EN 61010-2-201 |
| Тип продуктаданные поставщика | резервный модуль процессора |
Прочие характеристики 40
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Нет |
| Объем памятиEF002997 | 8192 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.1 мс |
| Кол-во HW-интерфейсов Industrial EthernetEF003020 | 4 |
| Количество HW-интерфейсов USBEF003025 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Нет |
| ДублированиеEF003156 | Нет |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Нет |
| Задатчик связей вводы или выводаEF007298 | Нет |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 3 gn |
| Вх/вых., специализированные согласно приложениюданные поставщика | счетчик точные отметки времени последовательная связь HART управление движением SSI энкодер |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Директивыданные поставщика | 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2012/19/EU - WEEE директива |
| Кол-во инструкций в мсданные поставщика | 7.5 Кинст/мс 65 % логических + 35 % арифметических с фикс. запятой 10 Кинст/мс 100 % логический |
| Кол-во станций распределенного вв.-выв.данные поставщика | 8 - 2 стойка(и) на X80 remote drop |
| Кол-во стоекданные поставщика | 1 |
| Маркировкаданные поставщика | CE |
| Не содержит ртутиданные поставщика | да |
| Описание памятиданные поставщика | расширяемый флэш-память, 4 Гбайт для архивные данные встроенный RAM, 10 Кбайт для системная память встроенный RAM, 8 Мбайт для программа встроенный RAM, 768 Кбайт для данные |
| Питаниеданные поставщика | внутреннее электропитание через шасси |
| Проверкиданные поставщика | управление процессом |
| Профиль кругооборотаданные поставщика | ENVEOLI1312016EN |
| Процессор модуля связиданные поставщика | 2 модуль связи Ethernet 8 модуль с AS-интерфейсом |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Светодиодный индикатор состоянияданные поставщика | процессор работает (RUN): 1 светодиод (зеленый) ошибка процессора или системы (ERR): 1 светодиод (красный) отказ модуля вводв/вывода (I/O): 1 светодиод (красный) Идет процесс загрузки (DL): 1 светодио |
| Сертификатыданные поставщика | CE CSA RCM Merchant Navy UL EAC |
| Служба обмена даннымиданные поставщика | DIO сканнер RIO сканнер |
| Средняя наработка на отказданные поставщика | 600000 гн |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Структура приложенияданные поставщика | 1 периодическая быстрая задача 1 циклическая/периодическая управляющая задача |
| Экологическая отчетнстьданные поставщика | ENVPEP1312016EN_V3.pdf |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 130.3 мм |
|---|---|
| ВысотаEF000040 | 134.6 мм |
| ГлубинаEF000049 | 64.6 мм |
| Рабочая высотаданные поставщика | 0...2000 м 2000...5000 м с понижающим коэффициентом |
