Дистрибутив Control Expert DVD S, L, XL с Topology Manager и M580S Addon
Systeme Electric · артикул CEXPACKAGEV15
Изображение может отличаться от конкретного исполнения.
Schneider Electric

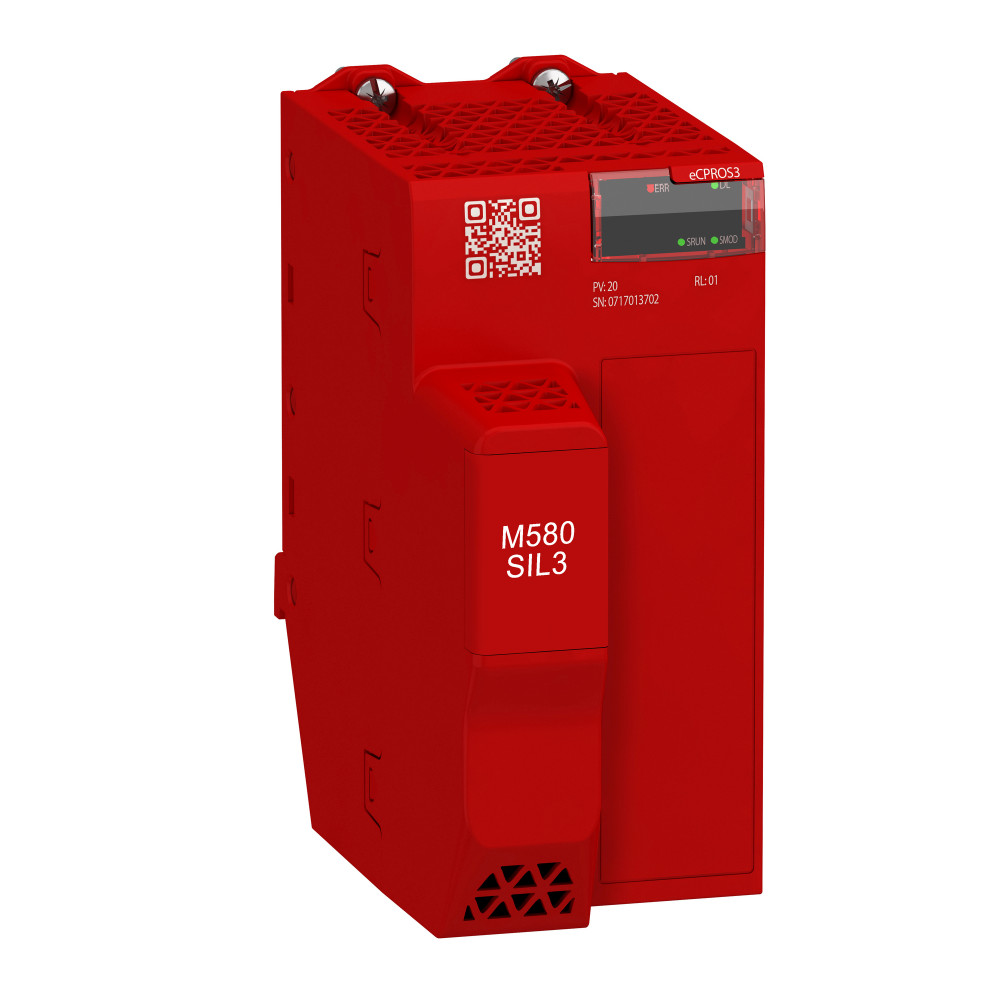

M580-S сопроцессор ПАЗ (SIL3)
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина64.6 мм
Высота134.6 мм
Глубина130.3 мм
Объем памяти18000 кБайт
Время обработки - 1К бинарная операция0.01 мс
Напряжение питания постоян тока - DC24...24 В
Модель или исполнениеМодульный
Тип питающего напряженияAC/DC (перемен./постоян.)
Описание и назначение
M580-S сопроцессор ПАЗ (SIL3). серия продукта: Modicon M580 - тип устройства или его аксессуаров: процессорный модуль - питание: внутреннее электропитание через шасси. Преимущества: Шаг в будущее:, Благодаря встроенной технологии Ethernet Modicon M580 соединяет все ваши устройства и обеспечивает непрерывную связь, используя преимущества концепции IIoT (Industrial Internet of Things)., Повышенный уровень мощности для более сложных процессов. Повысьте продуктивность:, Производительность шасси 100 Мбит/сек, Время отклика приложений увеличено в 10 раз, Новые возможности памяти: 64 Мб. Сократите время простоя:, Уровень доступности до 99,9996%, Запасное ЦПУ, Резервный блок питания предназначен для значительного увеличения жизненного цикла системы. Информационная безопасность:, Протокол защиты IP, Сертификация Achilles Level 2, Доступ через зашифрованный контроль, Жесткий контроль на соответствие прошивки и программного обеспечения, Простота конфигурации настроек через платформу Unity Pro. Развивайте ваши архитектуры без остановки технологического процесса:, Добавление модулей ввода-вывода в архитектуру, Автоматическая настройка модулей при горячей замене, Изменение конфигурации и quot;на лету и quot; Инвестиция в будущее:, Надежная аппаратная платформа Modicon и уникальная платформа ПО Unity Pro, Усовершенствование установочной базы при переходе к новым технологиям.. применения: Контроллер может использоваться в различных областях:, Водоснабжение и водоотведение: очистные, насосные станции, опреснение, Пищевое производство: молочные продукты, кондитерские изделия, корм для домашних животных, питьевые продукты, Горнодобывающие и металлургические предприятия: производство цемента, очистка горных вод, транспортировка материалов, Гидроэнергетика, Нефть и газ: управление трубопроводами, Метро, туннели, аэропорты, Поставка систем: турбомашины..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | ATEX Взрывобезопасность по газу Категории 3G |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | ATEX Взрвывобезопасность по пыли Категории 3D |
| Относительная влажностьданные поставщика | 5-95 % в 55-55 °C без образования конденсата |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 24
| Тип питающего напряженияEF002991 | AC/DC (перемен./постоян.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания постоян тока - DCEF007534 | 24...24 В |
| Потребляемый токданные поставщика | 295 мА в 24 В пост. ток |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Модульный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Защитное исполнениеданные поставщика | защитное конформное покрытие |
Монтаж и подключение 3
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Да |
Механические характеристики 1
| Ударопрочностьданные поставщика | 15 gn |
|---|
Классификация и назначение 10
| Тип памятиEF002996 | NVRAM |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Серияданные поставщика | Modicon M580 |
| Стандартыданные поставщика | EN/IEC 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/МЭК 60079-0 |
| Тип продуктаданные поставщика | процессорный модуль |
Прочие характеристики 29
| С дисплеемEF000458 | Нет |
|---|---|
| Подходит для функций безопасностиEF001597 | Нет |
| Количество цифров входовEF001992 | 4096 |
| Количество цифров выходовEF001993 | 4096 |
| Количество аналог входовEF001994 | 1024 |
| Количество аналог выходовEF001995 | 1024 |
| Объем памятиEF002997 | 18000 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.01 мс |
| Кол-во HW-интерфейсов Industrial EthernetEF003020 | 3 |
| Количество HW-интерфейсов USBEF003025 | 1 |
| Количество других HW-интерфейсовEF003027 | 64 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Нет |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Нет |
| Задатчик связей вводы или выводаEF007298 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Виброустойчивостьданные поставщика | 3 gn |
| Директивыданные поставщика | 2014/30/EU - электромагнитная совместимость 2006/42/EC - машинное оборудование 2014/34/EU - ATEX directive 2012/19/EU - WEEE директива |
| Маркировкаданные поставщика | CE |
| Питаниеданные поставщика | внутреннее электропитание через шасси |
| Светодиодный индикатор состоянияданные поставщика | процессор работает (RUN): 1 светодиод (зеленый) ошибка процессора или системы (ERR): 1 светодиод (красный) Идет процесс загрузки (DL): 1 светодиод (зеленый) процессор в безопасном режиме (SRUN): 1 све |
| Сертификацияданные поставщика | CE UL CSA RCM EAC Merchant Navy ATEX zone 2/22 IECEx zone 2/22 TÜV |
| Средняя наработка на отказданные поставщика | 946000 гн |
| Уровень безопасностиданные поставщика | PL = e SIL 3 |
| Характеристики окружающей средыданные поставщика | опасная зона класс I деление 2 gas resistant class Gx в соответствии с ISA S71.04 gas resistant class 3C4 в соответствии с IEC 60721-3-3 пыленепроницаемый class 3S4 в соответствии с IEC 60721-3-3 sand |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 64.6 мм |
|---|---|
| ВысотаEF000040 | 134.6 мм |
| ГлубинаEF000049 | 130.3 мм |
| Вес неттоданные поставщика | 0.849 кг |
| Рабочая высотаданные поставщика | 0...2000 м 2000...5000 м с понижающим коэффициентом |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.252 × 0.189 × 0.09 м | 0.83 | 0.00428652 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.252 × 0.189 × 0.09 м
- Вес, кг
- 0.83
- Объём, м³
- 0.00428652
- EAN / GTIN
