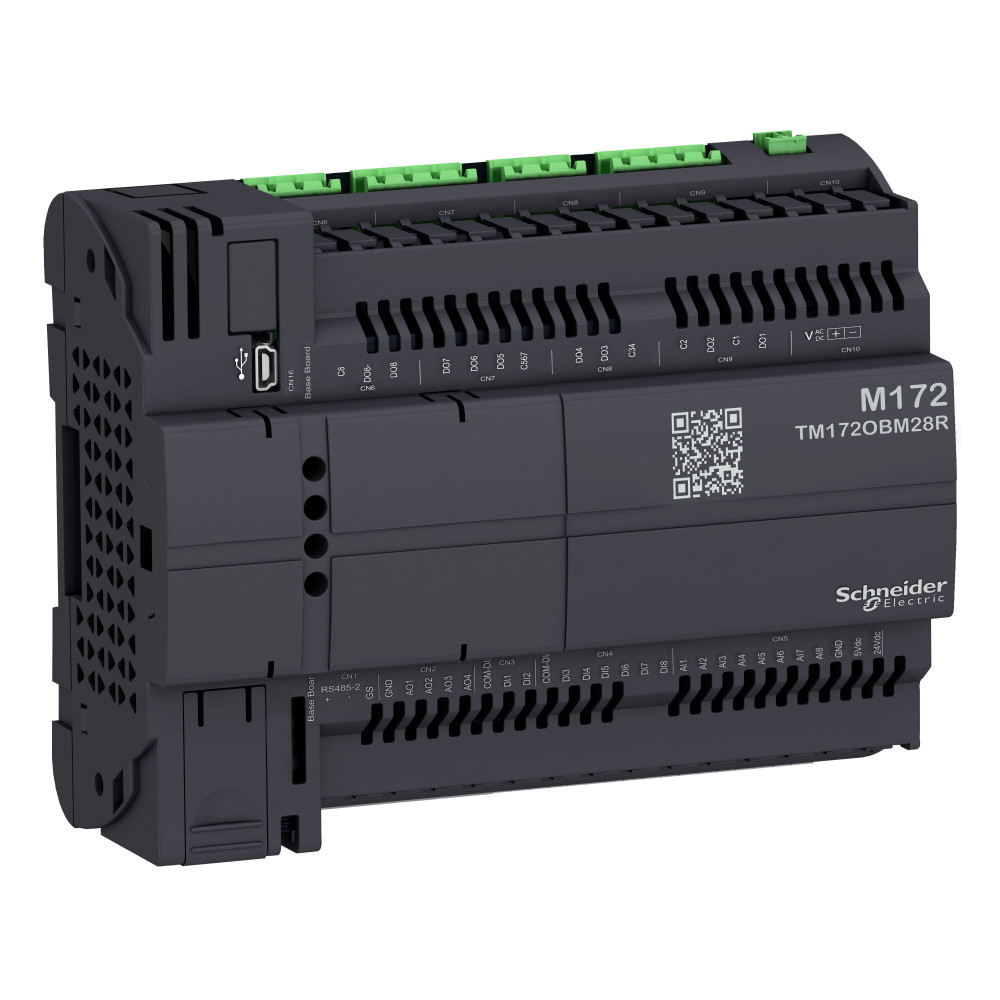

M172 Оптим., 28 I/Os, 2 RS485 изол

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Категория взрывобезопасности по газуEF003997	Нет (без)
Категория взрывобезопасности по пылиEF003998	Нет (без)
Относительная влажностьданные поставщика	5-95 % Без образования конденсата
Степень защиты ipданные поставщика	IP20
Температура окружающей средыданные поставщика	-20-65 °C в соответствии с UL 60730-1 -20-60 °C горизонтальная установка в соответствии с UL 60730-1
Температура окружающей среды при храненииданные поставщика	-30-70 °C

Электрические и световые параметры 31

Тип питающего напряженияEF002991	AC/DC (перемен./постоян.)
Поддержка протокола LONEF003017	Да
Поддержка протокола TCP или IPEF003050	Да
Поддержка протокола ASIEF003051	Да
Поддержка протокола PROFIBUSEF003052	Да
Поддержка протокола CANEF003053	Нет
Поддержка протокола INTERBUSEF003054	Да
Поддержка протокола KNXEF003055	Да
Поддержка протокола MODBUSEF003057	Да
Поддержка протокола Data-HighwayEF003058	Да
Поддержка протокола DeviceNetEF003059	Да
Поддержка протокола SUCONETEF003060	Да
Поддержка протокола других шинных системEF003062	Да
Поддержка протокола SERCOSEF006657	Да
Поддержка протокола INTERBUS-SafetyEF006662	Да
Поддержка протокола DeviceNet SafetyEF007520	Да
Поддержка протокола EtherNet или IPEF007521	Да
Поддержка протокола Foundation FieldbusEF007522	Да
Поддержка протокола PROFINET CBAEF007524	Да
Поддержка протокола PROFINET IOEF007525	Да
Поддержка протокола PROFIsafeEF007526	Да
Поддержка протокола SafetyBUS pEF007527	Да
Напряжение питания 50 Гц перемен тока-ACEF007532	24...24 В
Напряжение питания 60 Гц перемен тока-ACEF007533	24...24 В
Напряжение питания постоян тока - DCEF007534	20...38 В
Категория перенапряженияданные поставщика	II
Напряжение дискретного входаданные поставщика	24 V пер./пост. тока
номинальное напряжение сетиданные поставщика	24 В +/- 10 % Переменный ток 20...38 В Постоянный ток (DC)
Потребляемая мощность, втданные поставщика	12 Вт в 24 В пер./пост. тока
Ток дискретного входаданные поставщика	2.5 мА
Ток дискретного выходаданные поставщика	3 А для реле SPDT 3 А для реле SPST

Материалы и конструкция 4

Модель или исполнениеEF000010	Компактный
Дополнит исполнение - EX ibEF004142	Да
Уровень исполнения согл. EN ISO 13849-1EF007399	Нет (без)
Исполнениеданные поставщика	программируемый

Монтаж и подключение 5

Возможность монтажа на рейкуEF003972	Нет
Возможна установка спередиEF007016	Да
Крепление на стену-непосредств монтажEF007020	Нет
Способ монтажаданные поставщика	DIN-рейка на монтажную плату при помощи аксессуаров
Тип подключенияданные поставщика	импеданс 0...1500 гОм - разрешение: 1 hOhm , при входном сопротивлении 10 кОм импеданс 0...300 дОм - разрешение: 1 daOhm , при входном сопротивлении 2 кОм NTC 103AT-2 Beta 3435 датчик температуры -

Классификация и назначение 13

Тип памятиEF002996	Прочее
Категория согл. EN 954-1EF006782	1
Радиостандарт BluetoothEF007178	Да
Радиостандарт WLAN 80211EF007179	Да
Радиостандарт GPRSEF008523	Да
Радиостандарт GSMEF008524	Да
Радиостандарт UMTSEF008525	Да
Серияданные поставщика	Modicon M171/M172
Специальная область применения продуктаданные поставщика	управление ОВиК
Стандартыданные поставщика	CAN/CSA-E60730-1 CSA E60730-2-9 EN 60068-2-27 EN 60068-2-6 Fc EN 60730-1 EN 60730-2-9 UL 60730-1 UL 60730-2-9 МЭК 61000-4-2 МЭК 61000-4-3 МЭК 61000-4-4 МЭК 61000-4-5 МЭК 61000-4-6 IEC 61000-4-11
Тип дискретных входовданные поставщика	"приемник" или "источник" (положительная/отрицательная
Тип дисплеяданные поставщика	без дисплея
Тип продуктаданные поставщика	программируемые контроллеры

Прочие характеристики 37

С дисплеемEF000458	Да
Подходит для функций безопасностиEF001597	Да
Количество цифров входовEF001992	8
Количество цифров выходовEF001993	8
Количество аналог входовEF001994	8
Количество аналог выходовEF001995	4
Объем памятиEF002997	0.512 кБайт
Время обработки - 1К бинарная операцияEF003004	0.3 мс
Количество HW-интерфейсов RS-485EF003023	2
Количество HW-интерфейсов USBEF003025	1
Количество других HW-интерфейсовEF003027	1
С оптическим интерфейсомEF003028	Да
Возможна дополнит памятьEF003029	Да
ДублированиеEF003156	Да
Системное комплектующееEF004118	Да
Дополнит исполннение - EX iaEF004141	Да
Возможна сборка на полках или стойкахEF007018	Да
Задатчик связей вводы или выводаEF007298	Да
Количество релейных выходовEF007348	8
Поддержка AS-Interface Safety at WorkEF007519	Да
Сертифицировано по IEC 61508EF009889	Нет (без)
Входной импедансданные поставщика	20 кОм
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директивыданные поставщика	2014/30/EU - электромагнитная совместимость 2014/35/EU - директива низкого напряжения
Кол-во вх/вых.данные поставщика	8 дискретный ввод(с) 8 аналоговый вход(с) 4 аналоговый выход(с) 8 дискретный выход(с)
Количество аналоговых входовданные поставщика	8 настраиваются попарно
Количество аналоговых выходовданные поставщика	2 напряжение, диапазон: 0...10 V 2 напряжение/ток, диапазон: 4...20 mA or 0...10 V или ШИМ (до 2 kHz)
Количество входов / выходовданные поставщика	28
Количество дискретных входовданные поставщика	8
Количество дискретных выходовданные поставщика	1 для релейные выходы SPDT с независимой общей точкой 3 для релейные выходы SPST с одной общей точкой 2 для релейные выходы SPST с одной общей точкой 2 для релейные выходы SPST с независимой общей точ
Количество портовданные поставщика	1 порт CAN - Клеммный блок с винтовыми зажимами 1 USB типа мини B - USB порт Mini-B 2 RS485 - Клеммный блок с винтовыми зажимами (последовательная шина Modbus RTU или BACnet MS/TP)
Локальная индикацияданные поставщика	программир.: 1 светодиод (красный) программир.: 1 светодиод (желтый) программир.: 1 светодиод (зеленый) мощность: 1 светодиод (зеленый)
Питание датчикаданные поставщика	5-5 В пост. тока в 50 мА поставляется контроллером 24-24 В пост. тока в 150 мА поставляется контроллером
Сертификатыданные поставщика	EAC CE cURus CSA RCM
Степень загрязненияданные поставщика	2
Точность измеренияданные поставщика	NTC NK103 Beta 3977 - 40...+110 °C +/- 1 °C NTC NK103 Beta 3977 110...137 °C +/- 1.9 °C NTC 103AT-2 Beta 3435 - 50…110 °C +/- 1 °C PTC - 55...155 °C +/- 1.1 °C Pt 1000 - 200...-100 °C +/- 10 °C
Часы реального времениданные поставщика	встроенный часы, отклонение часов

Размеры и упаковка

Изделие

ШиринаEF000008	144 мм
ВысотаEF000040	110 мм
ГлубинаEF000049	60.5 мм
Вес неттоданные поставщика	0.3 кг
Высота над уровнем моряданные поставщика	0...2000 м
