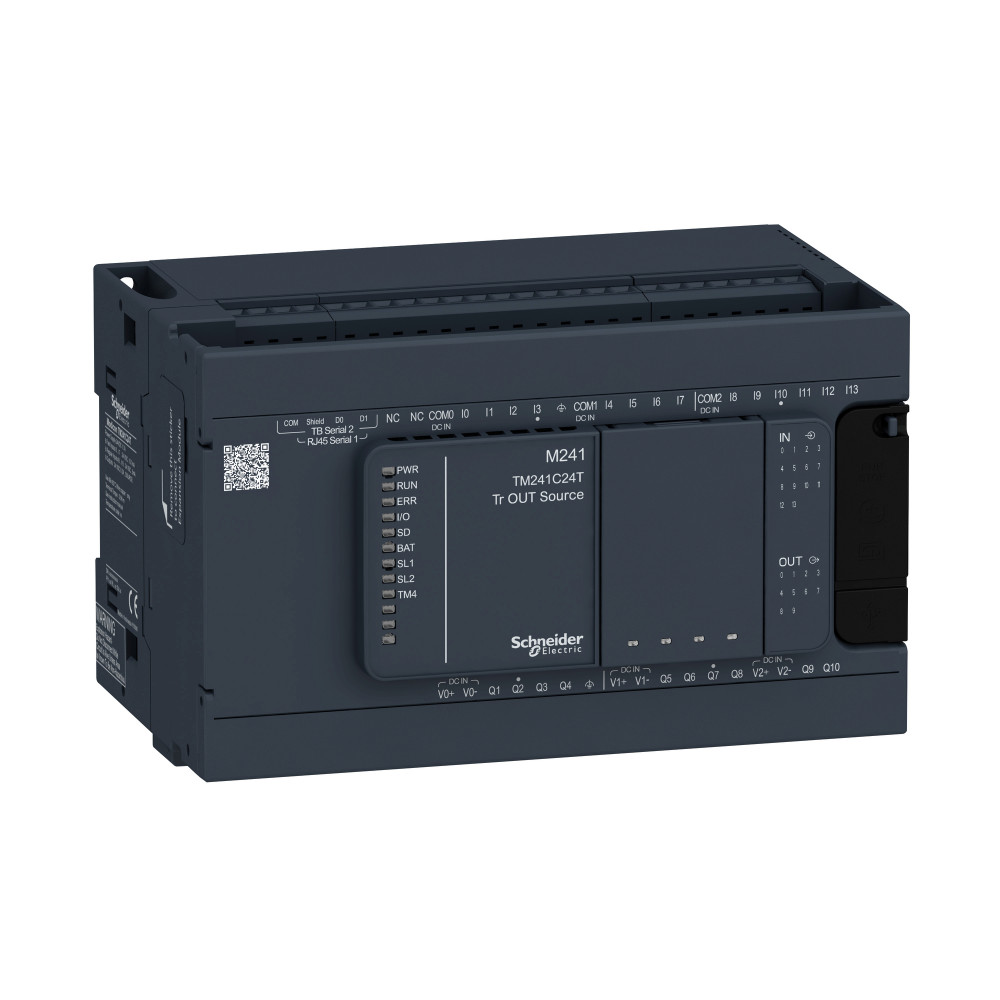

БАЗОВЫЙ БЛОК M241-24IO ТРАНЗИСТ ИСТОЧНИК

Артикул: TM241C24T ETIM-класс: EC000236 EAN: 43606480611177 EAN: 3606480611179 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина150 мм
Высота90 мм
Глубина95 мм
Объем памяти64000 кБайт
Время обработки - 1К бинарная операция0.022 мс
Напряжение питания постоян тока - DC19.2...28.8 В
Модель или исполнениеКомпактный
Тип питающего напряженияDC (постоян.)

Описание и назначение

<p>Компактный Базовый блок M241-24 поможет достичь максимальной производительности с повышением прибыльности. Интуитивно понятное машинное программирование с ПО SoMachine с готовыми к использованию приложениями и функциональными блоками, гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности. Возможно подключение в любом месте через Ethernet. <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 11

Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Нет (без)
Относительная влажностьданные поставщика 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Рабочая температура окружающей средыданные поставщика -10-50 °C (вертикальная установка) -10-55 °C (горизонтальная утановка)
Степень защиты ipданные поставщика IP20 с защитной крышкой на месте
Стойкость к коммутационным помехамданные поставщика 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) 1 кВ в соответствии с EN/IEC 61000-4-4 (вход) 1 кВ в соответствии с EN/IEC 61000-
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика 10 мс
Стойкость к наведенным помехамданные поставщика 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответс
Стойкость к электромагнитным полямданные поставщика 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 38

Тип питающего напряженияEF002991 DC (постоян.)
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Напряжение питания постоян тока - DCEF007534 19.2...28.8 В
Макс. пусковой токданные поставщика 50 А
Напряжение дискретного входаданные поставщика 24 V
Напряжение дискретного выходаданные поставщика 24 В пост. ток для транзисторный выход
номинальное напряжение сетиданные поставщика 24 В пост. ток
Потребляемая мощность, втданные поставщика 32.6-40.4 Вт (с модулем максимального количества вх/вых.)
Пределы выходного напряженияданные поставщика 30 В пост. ток
Пределы напряжения питанияданные поставщика 20.4-28.8 В
Предельный уровень коммутации напряжения в состоянии 1данные поставщика &gt;= 15 В для вход
Протокол порта обмена даннымиданные поставщика последов. канал без развязки: Modbus протокол ведущий/ведомый
Тип напряжения дискретного входаданные поставщика пост. Тока
Тип сигнала управленияданные поставщика A/B в 100 кГц для быстрый вход (режим HSC) импульс/направление в 200 кГц для быстрый вход (режим HSC) одна фаза в 200 кГц для быстрый вход (режим HSC)
Ток дискретного входаданные поставщика 5 мА для вход 10.7 мА для быстродействующий вход
Ток дискретного выходаданные поставщика 0.5 А для транзисторный выход (Q0...Q9) 0.1 А для быстродействующий выход (режим PTO) (Q0...Q3)
Электрическое соединениеданные поставщика съемный клеммный блок с винтовыми зажимамидля входов и выходов (шаг 5.08 мм) съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока (шаг 5.08 мм)
Электромагнитное излучениеданные поставщика кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания

Материалы и конструкция 5

Модель или исполнениеEF000010 Компактный
Дополнит исполнение - EX ibEF004142 Да
Уровень исполнения согл. EN ISO 13849-1EF007399 Нет (без)
Время исполнения для 1 инструкцииданные поставщика 0.3 мс для событийные и периодические задания 0.7 мс для другая инструкция
Изоляцияданные поставщика между питанием и внутренней логикой в 500 В Переменный ток неизолиров.между питание и землей между входом и внутренней логикой в 500 В Переменный ток неизолиров.между входами между быстрым входом и вн

Монтаж и подключение 5

Возможность монтажа на рейкуEF003972 Нет
Возможна установка спередиEF007016 Да
Крепление на стену-непосредств монтажEF007020 Нет
Монтажная опораданные поставщика top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Тип встроенных клеммданные поставщика последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485 последов. канал без развязки последов. 2 с съемный клеммный блок с винтовыми зажимами разъем и RS485 USB порт с mini B USB 2.0 разъ

Механические характеристики 1

Ударопрочностьданные поставщика 15 gn для 11 мс

Классификация и назначение 15

Тип памятиEF002996 NVRAM
Категория согл. EN 954-1EF006782 1
Радиостандарт BluetoothEF007178 Да
Радиостандарт WLAN 80211EF007179 Да
Радиостандарт GPRSEF008523 Да
Радиостандарт GSMEF008524 Да
Радиостандарт UMTSEF008525 Да
Информация о ремонтопригодностиданные поставщика Подлежит замене
Серияданные поставщика Modicon M241
Стандартыданные поставщика ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508
Тип батареиданные поставщика BR2032 неперезаряжаемый литий, срок службы батареи: 4 г.
Тип дискретного выходаданные поставщика транзисторный
Тип дискретных входовданные поставщика &quot;приемник&quot; или &quot;источник&quot;
Тип защитыданные поставщика защита от короткого замыкания короткое замыкание и защита от перегрузки с автоматическим сбросом защита от включения с обратной полярностью для быстродействующий выход
Тип продуктаданные поставщика логический контроллер

Прочие характеристики 47

С дисплеемEF000458 Да
Подходит для функций безопасностиEF001597 Да
Количество цифров входовEF001992 14
Количество цифров выходовEF001993 10
Объем памятиEF002997 64000 кБайт
Время обработки - 1К бинарная операцияEF003004 0.022 мс
Количество HW-интерфейсов RS-232EF003021 2
Количество HW-интерфейсов RS-485EF003023 2
Количество HW-интерфейсов USBEF003025 1
С оптическим интерфейсомEF003028 Да
Возможна дополнит памятьEF003029 Нет
ДублированиеEF003156 Да
Системное комплектующееEF004118 Да
Дополнит исполннение - EX iaEF004141 Да
Возможна сборка на полках или стойкахEF007018 Да
Задатчик связей вводы или выводаEF007298 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Сертифицировано по IEC 61508EF009889 Нет (без)
Maximum cable distance between devicesданные поставщика неэкранированный кабель:
Maximum current per output commonданные поставщика 2 А с Q0...Q3 клемма для быстродействующий выход 2 А с Q4...Q7 клемма для выход 1 А с Q8...Q9 клемма для выход
Maximum leakage currentданные поставщика 5 мкА для выход
Maximum output frequencyданные поставщика 20 кГц для быстродействующий выход (режим ШИМ) 100 кГц для быстродействующий выход (режим PLS) 1 кГц для выход
Виброустойчивостьданные поставщика 3,5 мм в 5-8.4 Гц в симметричная рейка 3 gn в 8.4-150 Гц в симметричная рейка 3,5 мм в 5-8.4 Гц в панельный монтаж 3 gn в 8.4-150 Гц в панельный монтаж
Время сбросаданные поставщика 10 мс автоматический сброс выход 12 с автоматический сброс быстродействующий выход
Время срабатыванияданные поставщика 50 мкс включение, I0...I13 клемма(ы) для вход 50 мкс выключение, I0...I13 клемма(ы) для вход
Входной импедансданные поставщика 4.7 кОм для вход 2.81 кОм для быстродействующий вход
Выдерживаемая импульсная помехаданные поставщика 1 кВ линии питания (пост) Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель Общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания (пост) Дифференциальн. режим в соо
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Кол-во дискретных входов/выходовданные поставщика 24
Количество входов счётаданные поставщика 4 быстрый вход (режим HSC) в 200 кГц 14 базовый вход в 1 кГц
Количество дискретных входовданные поставщика 14 , дискретный вход 8 быстродействующий вход в соответствии с МЭК 61131-2 тип 1
Количество дискретных выходовданные поставщика 10 транзисторный 4 быстродействующий выход
Конфигурируемое время фильтрованияданные поставщика 1 µs для быстродействующий вход 12 мс для быстродействующий вход 0 мс для вход 1 мс для вход 4 мс для вход 12 мс для вход
Логика дискретного выходаданные поставщика положительная логика (источник)
Локальная индикацияданные поставщика PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) ошибка вх/вых. (вх/вых.): 1 светодиод (красный) доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 свет
Маркировкаданные поставщика CE
Модуль количества вх/вых. расширенияданные поставщика 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура)
Питаниеданные поставщика (последов. 1)питание последовательного канала: 5 В,
Резервируемые данныеданные поставщика 128 MB встроенная флэш-память для резервное хранение данных программ
Сертификатыданные поставщика cULus CSA IACS E10 RCM
Скорость передачиданные поставщика 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232 480 Мбит/с для шины длиной 3-3 м для U
Срок резервного хранения данныхданные поставщика 2 года в 25 °C
Степень загрязненияданные поставщика 2
Структура приложенияданные поставщика 4 циклических ведущих задания 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям 8 заданий по событиям
Точностьданные поставщика +/- 0.1 % в 0.02-0.1 кГц для быстродействующий выход +/- 1 % в 0.1-1 кГц для быстродействующий выход
Функции позиционированияданные поставщика PTO функция 4 каналы (positioning frequency: 100 кГц) PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 кГц)
Часы реального времениданные поставщика с

Размеры и упаковка

Изделие

ШиринаEF000008 150 мм
ВысотаEF000040 90 мм
ГлубинаEF000049 95 мм
Вес неттоданные поставщика 0.53 кг
Высота над уровнем моряданные поставщика 0...2000 м
Высота храненияданные поставщика 0-3000 м
Размер памятиданные поставщика 8 Мбайт для программа 64 Мбайт для системная память RAM

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.18744 × 0.13104 × 0.11367 м 0.64 0.00279197 3606480611179
Контейнер 64 шт. 0.8 × 0.6 × 0.75 м 56 0.36 —
TRANSPORTING 8 шт. 0.4 × 0.3 × 0.3 м 5.99 0.036 43606480611177
