ЭКСПЕРТН МОДУЛЬ РАСШИР ТМ3-ШИНА ПРИЕМНИК
Systeme Electric · артикул TM3XREC1
Изображение может отличаться от конкретного исполнения.
Schneider Electric

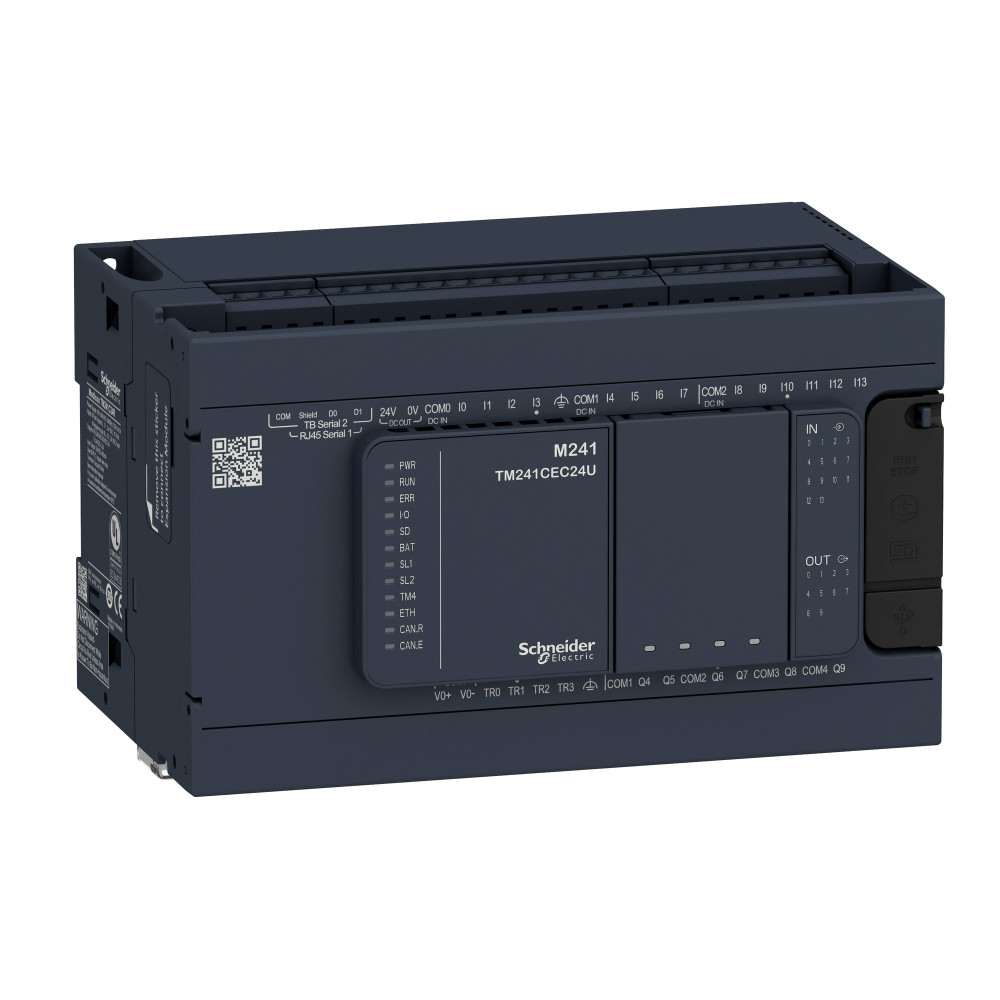

БАЗОВЫЙ БЛОК M241-24IO РЕЛЕ
ИсточникКаталог Systeme Electric
КлассификацияEC000236
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина150 мм
Высота90 мм
Глубина95 мм
Объем памяти64000 кБайт
Время обработки - 1К бинарная операция0.022 мс
Напряжение питания 50 Гц перемен тока-AC85...264 В
Напряжение питания 60 Гц перемен тока-AC85...264 В
Модель или исполнениеКомпактный
Описание и назначение
<p>Компактный Базовый блок M241-24 поможет достичь максимальной производительности с повышением прибыльности. Интуитивно понятное машинное программирование с ПО SoMachine с готовыми к использованию приложениями и функциональными блоками, гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности. Возможно подключение в любом месте через Ethernet. <br />Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс. <br />Применения: Человеко-машинные интерфейсы и системы для управления насосами</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 11
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Относительная влажностьданные поставщика | 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении) |
| Рабочая температура окружающей средыданные поставщика | -10-50 °C (вертикальная установка) -10-55 °C (горизонтальная утановка) |
| Степень защиты ipданные поставщика | IP20 с защитной крышкой на месте |
| Стойкость к коммутационным помехамданные поставщика | 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) 1 кВ в соответствии с EN/IEC |
| Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика | 10 мс |
| Стойкость к наведенным помехамданные поставщика | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответс |
| Стойкость к электромагнитным полямданные поставщика | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3 |
| Стойкость к электростатическому разрядуданные поставщика | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 38
| Тип питающего напряженияEF002991 | AC (перемен.) |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Напряжение питания 50 Гц перемен тока-ACEF007532 | 85...264 В |
| Напряжение питания 60 Гц перемен тока-ACEF007533 | 85...264 В |
| Напряжение дискретного входаданные поставщика | 24 V |
| Напряжение дискретного выходаданные поставщика | 5...125 В пост. ток для релейный выход 5...250 В пер. ток для релейный выход 24 В пост. ток для транзисторный выход |
| номинальное напряжение сетиданные поставщика | 100...240 В пер. ток |
| Пределы выходного напряженияданные поставщика | 125 В пост. ток релейный выход 30 В пост. ток транзисторный выход 277 В пер. ток релейный выход |
| Пределы напряжения питанияданные поставщика | 85-264 В |
| Предельный уровень коммутации напряжения в состоянии 1данные поставщика | >= 15 В для вход |
| Протокол порта обмена даннымиданные поставщика | последов. канал без развязки: Modbus протокол ведущий/ведомый |
| Тип напряжения дискретного входаданные поставщика | пост. Тока |
| Тип сигнала управленияданные поставщика | A/B в 100 кГц для быстрый вход (режим HSC) импульс/направление в 200 кГц для быстрый вход (режим HSC) одна фаза в 200 кГц для быстрый вход (режим HSC) |
| Ток дискретного входаданные поставщика | 5 мА для вход |
| Ток дискретного выходаданные поставщика | 2 А для релейный выход (Q4...Q9) 0.1 А для быстродействующий выход (режим PTO) (TR0...TR3) 0.5 А для транзисторный выход (TR0...TR3) |
| Частота сетиданные поставщика | 50/60 Гц |
| Электрическое соединениеданные поставщика | съемный клеммный блок с винтовыми зажимамидля входов и выходов (шаг 5.08 мм) съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока (шаг 5.08 мм) |
| Электромагнитное излучениеданные поставщика | кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Компактный |
|---|---|
| Дополнит исполнение - EX ibEF004142 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Время исполнения для 1 инструкцииданные поставщика | 0.3 мс для событийные и периодические задания 0.7 мс для другая инструкция |
| Изоляцияданные поставщика | между питанием и внутренней логикой в 500 В Переменный ток неизолиров.между питание и землей |
Монтаж и подключение 5
| Возможность монтажа на рейкуEF003972 | Нет |
|---|---|
| Возможна установка спередиEF007016 | Да |
| Крепление на стену-непосредств монтажEF007020 | Нет |
| Монтажная опораданные поставщика | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
| Тип встроенных клеммданные поставщика | последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485 последов. канал без развязки последов. 2 с съемный клеммный блок с винтовыми зажимами разъем и RS485 USB порт с mini B USB 2.0 разъ |
Механические характеристики 1
| Ударопрочностьданные поставщика | 15 gn для 11 мс |
|---|
Классификация и назначение 15
| Тип памятиEF002996 | NVRAM |
|---|---|
| Категория согл. EN 954-1EF006782 | 1 |
| Радиостандарт BluetoothEF007178 | Да |
| Радиостандарт WLAN 80211EF007179 | Да |
| Радиостандарт GPRSEF008523 | Да |
| Радиостандарт GSMEF008524 | Да |
| Радиостандарт UMTSEF008525 | Да |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Modicon M241 |
| Стандартыданные поставщика | ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508 |
| Тип батареиданные поставщика | BR2032 неперезаряжаемый литий, срок службы батареи: 4 г. |
| Тип дискретного выходаданные поставщика | транзисторный реле |
| Тип дискретных входовданные поставщика | "приемник" или "источник" |
| Тип защитыданные поставщика | защита от короткого замыкания для транзисторный выход короткое замыкание и защита от перегрузки с автоматическим сбросом для транзисторный выход защита от включения с обратной полярностью для транзист |
| Тип продуктаданные поставщика | логический контроллер |
Прочие характеристики 47
| С дисплеемEF000458 | Да |
|---|---|
| Подходит для функций безопасностиEF001597 | Да |
| Количество цифров входовEF001992 | 14 |
| Количество цифров выходовEF001993 | 4 |
| Объем памятиEF002997 | 64000 кБайт |
| Время обработки - 1К бинарная операцияEF003004 | 0.022 мс |
| Количество HW-интерфейсов RS-232EF003021 | 2 |
| Количество HW-интерфейсов RS-485EF003023 | 2 |
| Количество HW-интерфейсов USBEF003025 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Возможна дополнит памятьEF003029 | Нет |
| ДублированиеEF003156 | Да |
| Системное комплектующееEF004118 | Да |
| Дополнит исполннение - EX iaEF004141 | Да |
| Возможна сборка на полках или стойкахEF007018 | Да |
| Задатчик связей вводы или выводаEF007298 | Да |
| Количество релейных выходовEF007348 | 6 |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Maximum cable distance between devicesданные поставщика | неэкранированный кабель: |
| Maximum output frequencyданные поставщика | 1 кГц для транзисторный выход 20 кГц для быстродействующий выход (режим ШИМ) 100 кГц для быстродействующий выход (режим PLS) |
| Виброустойчивостьданные поставщика | 3,5 мм в 5-8.4 Гц в симметричная рейка 3 gn в 8.4-150 Гц в симметричная рейка 3,5 мм в 5-8.4 Гц в панельный монтаж 3 gn в 8.4-150 Гц в панельный монтаж |
| Время сбросаданные поставщика | 10 мс автоматический сброс выход 12 с автоматический сброс быстродействующий выход |
| Время срабатыванияданные поставщика | 50 мкс включение, I0...I13 клемма(ы) для вход |
| Входной импедансданные поставщика | 4.7 кОм для вход |
| Выдерживаемая импульсная помехаданные поставщика | 2 кВ линии питания (пер) Общий режим в соответствии с EN/IEC 61000-4-5 2 кВ выход реле Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель Общий режим в соответствии с EN/IEC 6100 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кол-во дискретных входов/выходовданные поставщика | 24 |
| Количество входов счётаданные поставщика | 4 быстрый вход (режим HSC) в 200 кГц 14 базовый вход в 1 кГц |
| Количество дискретных входовданные поставщика | 14 , дискретный вход 8 быстродействующий вход в соответствии с МЭК 61131-2 тип 1 |
| Количество дискретных выходовданные поставщика | 6 реле 4 транзисторный 4 быстродействующий выход |
| Конфигурируемое время фильтрованияданные поставщика | 1 µs для быстродействующий вход |
| Логика дискретного выходаданные поставщика | положительная логика (источник) |
| Локальная индикацияданные поставщика | PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) ошибка вх/вых. (вх/вых.): 1 светодиод (красный) доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 свет |
| Маркировкаданные поставщика | CE |
| Модуль количества вх/вых. расширенияданные поставщика | 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура) |
| Питаниеданные поставщика | (последов. 1)питание последовательного канала: 5 В, |
| Питание датчикаданные поставщика | 24-24 В пост. Тока в 400 мА поставляется контроллером |
| Резервируемые данныеданные поставщика | 128 MB встроенная флэш-память для резервное хранение данных программ |
| Сертификатыданные поставщика | IACS E10 RCM cULus CSA |
| Скорость передачиданные поставщика | 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232 480 Мбит/с для шины длиной 3-3 м для U |
| Срок резервного хранения данныхданные поставщика | 2 года в 25 °C |
| Степень загрязненияданные поставщика | 2 |
| Структура приложенияданные поставщика | 4 циклических ведущих задания 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям 8 заданий по событиям |
| Точностьданные поставщика | +/- 0.1 % в 0.02-0.1 кГц для быстродействующий выход +/- 1 % в 0.1-1 кГц для быстродействующий выход |
| Функции позиционированияданные поставщика | PTO функция 4 каналы (positioning frequency: 100 кГц) |
| Часы реального времениданные поставщика | с |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 150 мм |
|---|---|
| ВысотаEF000040 | 90 мм |
| ГлубинаEF000049 | 95 мм |
| Вес неттоданные поставщика | 0.53 кг |
| Высота над уровнем моряданные поставщика | 0...2000 м |
| Высота храненияданные поставщика | 0-3000 м |
| Размер памятиданные поставщика | 8 Мбайт для программа 64 Мбайт для системная память RAM |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.18673 × 0.13231 × 0.11253 м | 0.75 | 0.00278019 | |
| Контейнер | 64 шт. | 0.8 × 0.6 × 0.75 м | 60.64 | 0.36 | — |
| TRANSPORTING | 8 шт. | 0.4 × 0.3 × 0.3 м | 6.91 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.18673 × 0.13231 × 0.11253 м
- Вес, кг
- 0.75
- Объём, м³
- 0.00278019
- EAN / GTIN
-
Контейнер
- В упаковке
- 64 шт.
- Габариты
- 0.8 × 0.6 × 0.75 м
- Вес, кг
- 60.64
- Объём, м³
- 0.36
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 8 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 6.91
- Объём, м³
- 0.036
- EAN / GTIN
