EKF

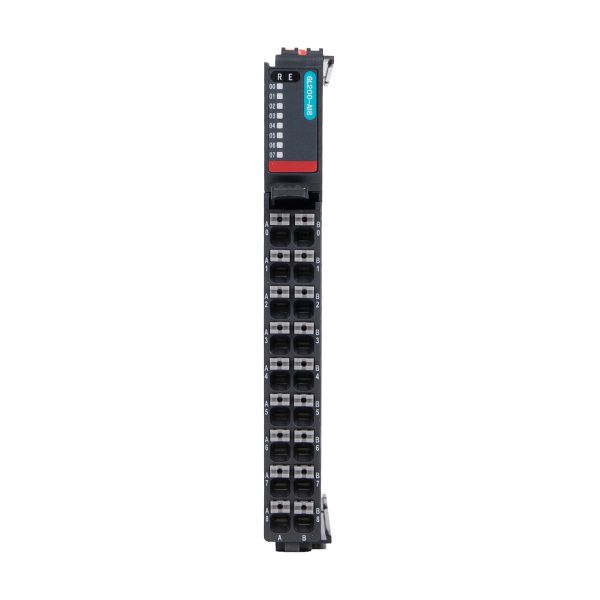

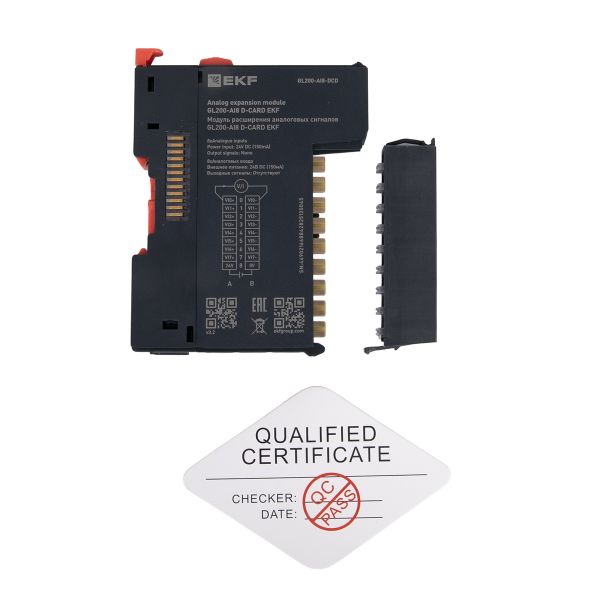

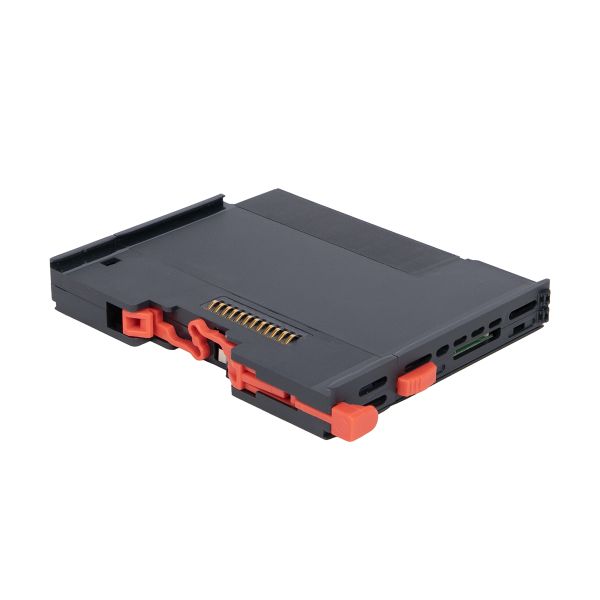

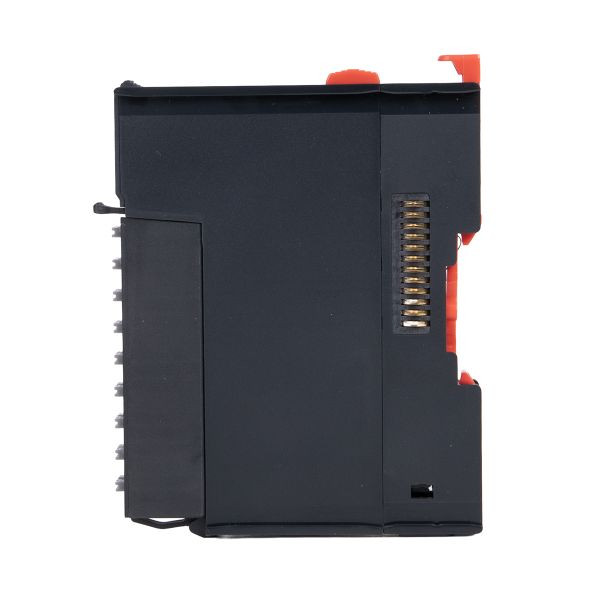

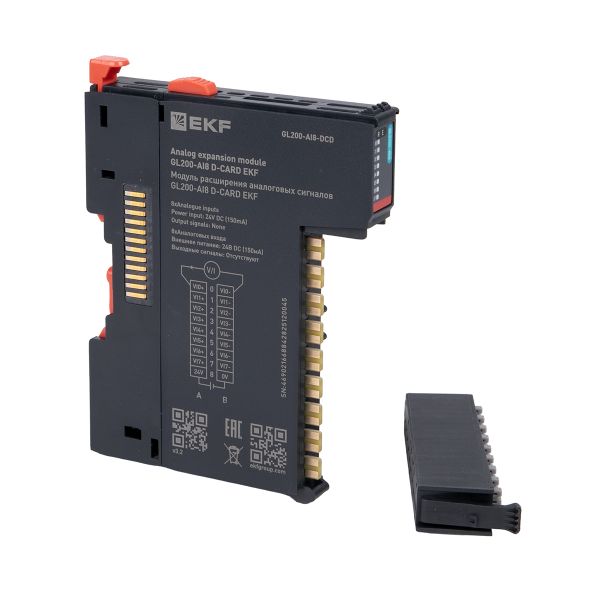

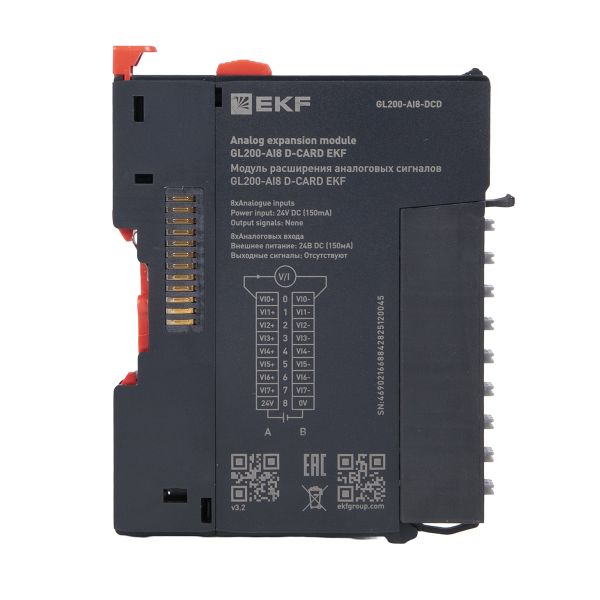

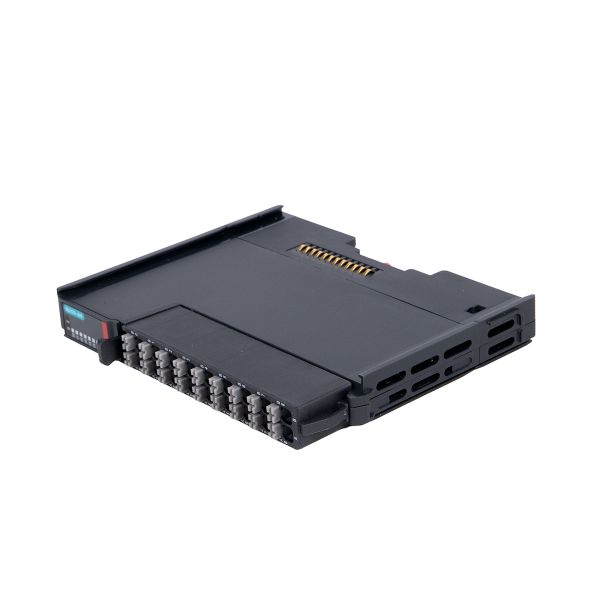

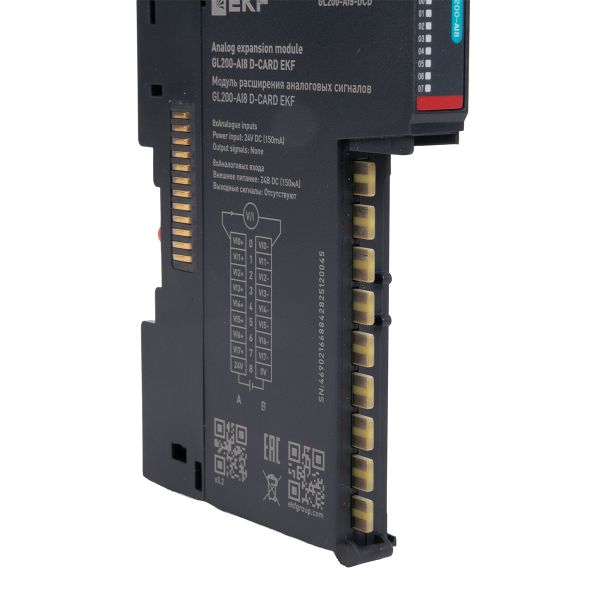

Модуль расширения аналоговых сигналов GL200-AI8 D-CARD EKF
ИсточникКаталог EKF
КлассификацияEC001420
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина12 мм
Высота105 мм
Глубина85 мм
Гальваническая развязкаДа
Вес0,075 кг
Макс. потребл. мощность1,68 Вт
Единая классификация
Характеристики ETIM
Значения приведены в нормализованном виде для сопоставления оборудования.
| ШиринаEF000008 | 12 мм |
|---|---|
| ВысотаEF000040 | 105 мм |
| ГлубинаEF000049 | 85 мм |
| Гальваническая развязкаEF000108 | Да |
| ВесEF000167 | 0,075 кг |
| Макс. потребл. мощностьEF001003 | 1,68 Вт |
| Класс точностиEF001532 | 0,2 |
| Подходит для функций безопасностиEF001597 | Да |
| Количество аналог входовEF001994 | 8 |
| Количество аналог выходовEF001995 | 0 |
| Рабочая температураEF002393 | -20...55 °C |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Тип памятиEF002996 | Флеш |
| Количество HW-интерфейсов Industrial EthernetEF003020 | 0 |
| Количество HW-интерфейсов RS-485EF003023 | 0 |
| Количество HW-интерфейсов USBEF003025 | 0 |
| Поддержка протокола TCP/IPEF003050 | Нет |
| Поддержка протокола MODBUSEF003057 | Нет |
| Степень защиты (IP), передняя сторонаEF003118 | IP20 |
| Вход токEF003204 | Да |
| Вход напряжениеEF003205 | Да |
| Вход резисторEF003206 | Нет |
| Вход резисторный термометрEF003207 | Нет |
| Вход термопараEF003208 | Нет |
| Входящий сигнал конфигурируемыйEF003209 | Да |
| Разделение аналог входовEF003575 | 24 бит |
| Тип подключенияEF003961 | Соединение с пружинным зажимом |
| Возможность монтажа на рейкуEF003972 | Да |
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| SIL согл. IEC 61508EF004106 | 2 |
| Дополнит. исполннение (EX ia)EF004141 | Нет |
| Дополнит. исполнение (EX ib)EF004142 | Нет |
| Термопара типа ВEF005345 | Нет |
| Термопара типа JEF005347 | Нет |
| Термопара типа KEF005348 | Нет |
| Термопара типа LEF005349 | Нет |
| Термопара типа NEF005350 | Нет |
| Термопара типа REF005351 | Нет |
| Термопара типа SEF005352 | Нет |
| Термопара типа TEF005353 | Нет |
| Категория согл. EN 954-1EF006782 | 2 |
| Монтаж на стену/непосредственная установкаEF007020 | Нет |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Уровень C |
| Напряжение питания постоян. тока (DC)EF007534 | 20,4...28,8 В |
| Конфигурируемые аналог входыEF008518 | Да |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
