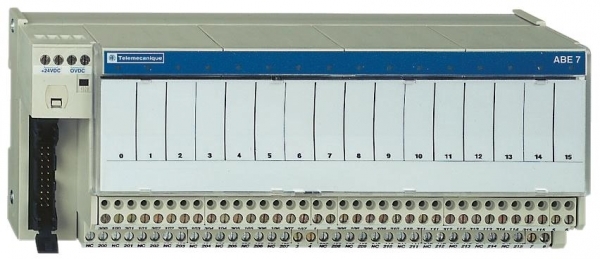

Изображение может отличаться от конкретного исполнения.
Schneider Electric
TELEFAST БАЗА ПОД 16 СЪЕМНЫХ РЕЛЕ ШИРИНОЙ 10ММ (ЗАКАЗ РЕЛЕ ОТДЕЛЬНО)
ИсточникКаталог Systeme Electric
КлассификацияEC002584
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип электрич комплектующихПрочее
Тип механических комплектующихПрочее
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Рабочая температура окружающей средыданные поставщика | -5-60 °C в соответствии с IEC 61131-2 |
|---|---|
| Степень защиты ipданные поставщика | IP2x в соответствии с МЭК 60529 |
| Стойкость к коммутационным помехамданные поставщика | 2 кВ уровень 3 в соответствии с МЭК 61000-4-4 |
| Стойкость к электростатическому разрядуданные поставщика | 4 кВ (контакт) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (воздух) уровень 3 в соответствии с МЭК 61000-4-2 |
| Температура окружающего воздуха при храненданные поставщика | -40-80 °C в соответствии с IEC 61131-2 |
Электрические и световые параметры 6
| Тип электрич комплектующихEF005722 | Прочее |
|---|---|
| Максимальный ток питанияданные поставщика | 1 А |
| Номинальное импульсное напряжениеданные поставщика | 2.5 кВ |
| номинальное напряжение изоляцииданные поставщика | 300 В цепь катушки/цепи контактов в соответствии с IEC 60947-1 2000 В между зажимами и монтажными рейками |
| Номинальное напряжение питания [us]данные поставщика | 19...30 V в соответствии с IEC 61131-2 |
| Падение напряжения на предохранителе в цепи питанияданные поставщика | 0.3 В |
Монтаж и подключение 4
| Категория монтажаданные поставщика | II в соответствии с IEC 60664-1 |
|---|---|
| Соединения – клеммыданные поставщика | винтовые зажимы, 1 x 0,09,.0,1 x 1,5 мм² (AWG 28...AWG 16) Гибкий С кабельным наконечником винтовые зажимы, 1 x 0,14...1 x 2,5 мм² (AWG 26...AWG 12) жесткий кабель винтовые зажимы, 1 x 0,14...1 x 2,5 |
| Способ установкиданные поставщика | защелками (35 мм симметричная DIN-рейка) винтами (сплошная плата с монтажным комплектом) |
| Тип дополнительного клеммного блокаданные поставщика | дополнительный выходной клеммный блок |
Механические характеристики 2
| Момент затяжкиданные поставщика | 0.6 Н-м с плоск. Ø 3,5 мм отвертка |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 4
| Тип механических комплектующихEF005994 | Прочее |
|---|---|
| Серияданные поставщика | Modicon ABE7 |
| Тип источника питанияданные поставщика | пост. ток |
| Тип продуктаданные поставщика | дополнительный клеммный блок для втычного реле |
Прочие характеристики 11
| Maximum current per output commonданные поставщика | 16 А |
|---|---|
| Виброустойчивостьданные поставщика | 2 gn (частота= 10-150 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от нагретых проводовданные поставщика | 750 °C, время отключения |
| Количество каналовданные поставщика | 16 |
| Распределение полярностиданные поставщика | беспотенциальный |
| Светодиодный индикатор состоянияданные поставщика | состояние канала: 1 светодиод на каждый канал (зеленый) питание включено: 1 светодиод (зеленый) |
| Сертификатыданные поставщика | CSA DNV LROS (Lloyds register of shipping) GL UL BV EAC |
| Совместимость продуктаданные поставщика | ABE7ACC20 ABS7SA2. ABR7S2. ABS7SC2. |
| Степень загрязненияданные поставщика | 2 в соответствии с IEC 60664-1 |
| Устойчивость к радиополямданные поставщика | 10 В/м (26000000-1000000000 Гц) в соответствии с МЭК 61000-4-3 уровень 3 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.655 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.22 × 0.095 × 0.08 м | 0.628 | 0.001672 | |
| TRANSPORTING | 12 шт. | 0.4 × 0.3 × 0.3 м | 8.06 | 0.036 |
-
