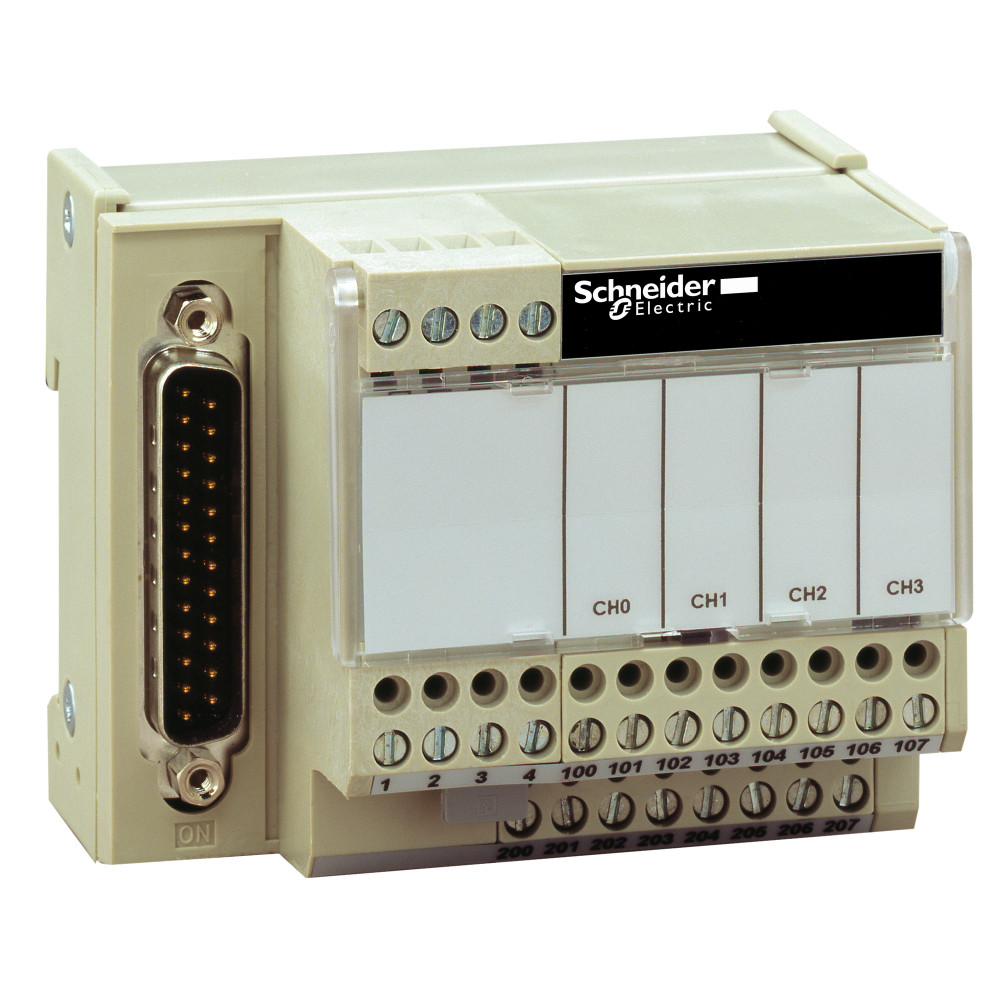

TELEFAST БАЗА НА 4 КАНАЛА ДЛЯ AEY420/ASY410 (SUB-D15)

Изображение может отличаться от конкретного исполнения.

Schneider Electric

TELEFAST БАЗА НА 4 КАНАЛА ДЛЯ AEY420/ASY410 (SUB-D15)

Артикул: ABE7CPA21 ETIM-класс: EC002584 EAN: 43389110836194 EAN: 3389110836196 Обновлено: 31.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002584
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип электрич комплектующихПрочее
Тип механических комплектующихПрочее

Описание и назначение

<p>TELEFAST БАЗА НА 4 КАНАЛА ДЛЯ AEY420/ASY410 (SUB-D15)</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529
Стойкость к коммутационным помехамданные поставщика 2 кВ уровень 3 в соответствии с МЭК 61000-4-4
Стойкость к электростатическому разрядуданные поставщика 4 кВ (контакт) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (воздух) уровень 3 в соответствии с МЭК 61000-4-2
Температура окружающего воздуха при храненданные поставщика -40-80 °C в соответствии с IEC 61131-2
Температура окружающей средыданные поставщика 0-60 °C в соответствии с IEC 61131-2

Электрические и световые параметры 2

Тип электрич комплектующихEF005722 Прочее
номинальное напряжение изоляцииданные поставщика 2000 В между зажимами и монтажными рейками

Материалы и конструкция 1

Защитное исполнениеданные поставщика TC

Монтаж и подключение 4

Категория монтажаданные поставщика II в соответствии с IEC 60664-1
Подключение к плкданные поставщика SUB-D 25
Соединения – клеммыданные поставщика винтовые зажимы, 1 x 0,09,.0,1 x 1,5 мм² (AWG 28...AWG 16) гибкий С кабельным наконечником винтовые зажимы, 1 x 0,14...1 x 2,5 мм² (AWG 26...AWG 12) жесткий кабель винтовые зажимы, 1 x 0,14...1 x 2,5
Способ установкиданные поставщика защелками (35 мм симметричная DIN-рейка) винтами (сплошная плата с монтажным комплектом)

Механические характеристики 2

Момент затяжкиданные поставщика 0.6 Н·м с плоск. Ø 3,5 мм отвертка
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 4

Тип механических комплектующихEF005994 Прочее
Информация о ремонтопригодностиданные поставщика Подлежит замене
Серияданные поставщика Modicon ABE7
Тип продуктаданные поставщика дополнительный клеммный блок для счетчика и аналоговы

Прочие характеристики 9

Виброустойчивостьданные поставщика 2 gn (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от нагретых проводовданные поставщика 750 °C, время отключения
Количество каналовданные поставщика 4
Сертификатыданные поставщика DNV GL LROS (Lloyds register of shipping) CSA BV UL EAC
Совместимость продуктаданные поставщика Premium TSXAEY420 Premium TSXASY410
Степень загрязненияданные поставщика 2 в соответствии с IEC 60664-1
Устойчивость к радиополямданные поставщика 10 В/м (26000000-1000000000 Гц) в соответствии с МЭК 61000-4-3 уровень 3
Функция модуляданные поставщика ток аналогового выхода, совместим с Premium напряжение аналогового выхода, совместим с Premium

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.18 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.096 × 0.083 × 0.07 м 0.218 0.00055776 3389110836196
TRANSPORTING 36 шт. 0.4 × 0.3 × 0.3 м 8.35 0.036 43389110836194

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.096 × 0.083 × 0.07 м
    Вес, кг
    0.218
    Объём, м³
    0.00055776
    EAN / GTIN
    3389110836196

  • TRANSPORTING

    В упаковке
    36 шт.
    Габариты
    0.4 × 0.3 × 0.3 м
    Вес, кг
    8.35
    Объём, м³
    0.036
    EAN / GTIN
    43389110836194
