TELEFAST - 8 ИЗОЛИР.КАНАЛОВ

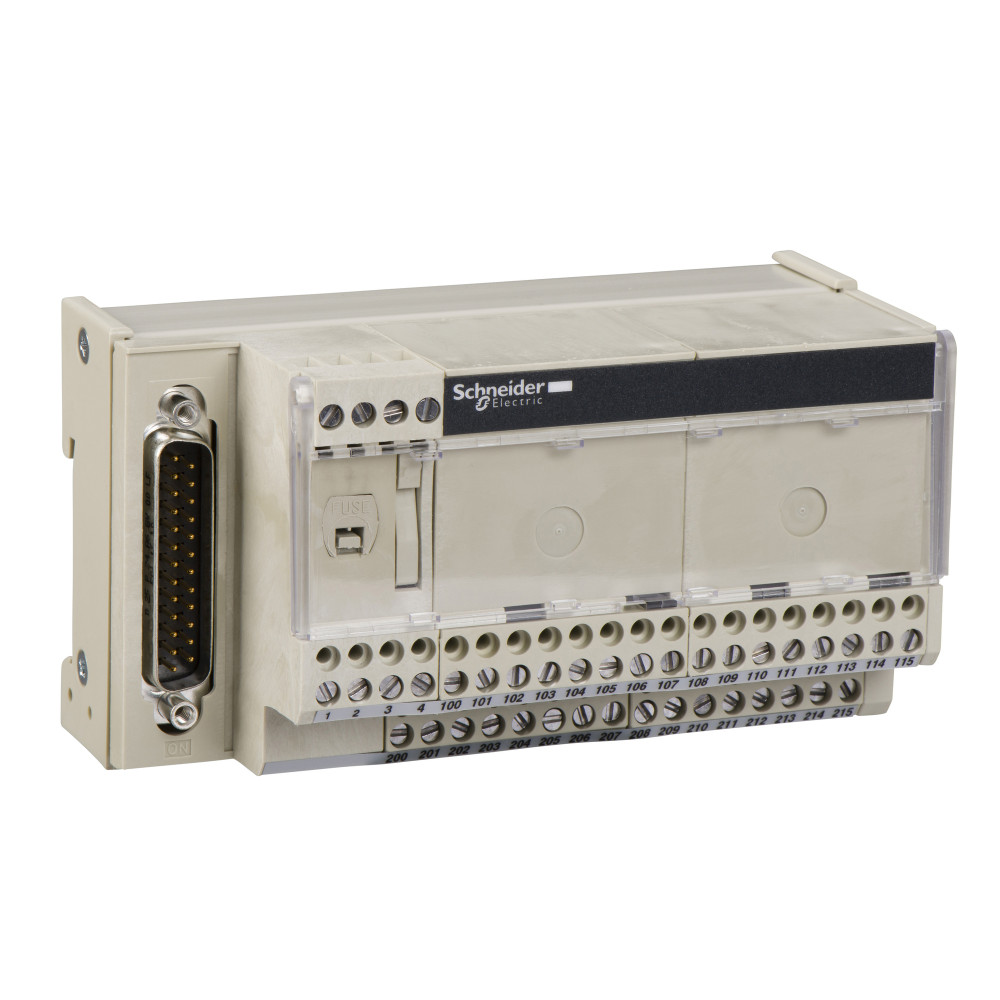

Изображение может отличаться от конкретного исполнения.

Schneider Electric

TELEFAST - 8 ИЗОЛИР.КАНАЛОВ

Артикул: ABE7CPA31 ETIM-класс: EC002584 EAN: 3389110836202 Обновлено: 19.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002584
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип электрич комплектующихПрочее
Тип механических комплектующихПрочее

Описание и назначение

<p>Дополнительный клеммный блок для счетчика и аналоговых каналов серии Modicon ABE7 Schneider Electric<br /> - количество аналоговых входов - 8<br /> - подключение к ПЛК<br /> - SUB-D 25 - способ установки <br /> - защелками на DIN-рейку или винтами на монтажную плату. <br />Колодки ABE7CPA31 можно использовать совместно с модулями BMXAMI0800RU/0810RU. Колодки обеспечивают питание токовых входов (не больше одного канала одновременно) напряжением 24 В от преобразователей и гарантированную непрерывность экранирования.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529
Стойкость к коммутационным помехамданные поставщика 2 кВ уровень 3 в соответствии с МЭК 61000-4-4
Стойкость к электростатическому разрядуданные поставщика 4 кВ (контакт) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (воздух) уровень 3 в соответствии с МЭК 61000-4-2
Температура окружающего воздуха при храненданные поставщика -40-80 °C в соответствии с IEC 61131-2
Температура окружающей средыданные поставщика 0-60 °C в соответствии с IEC 61131-2

Электрические и световые параметры 3

Тип электрич комплектующихEF005722 Прочее
напряжение цепи управленияданные поставщика 24 В пост. ток
номинальное напряжение изоляцииданные поставщика 2000 В между зажимами и монтажными рейками

Материалы и конструкция 1

Защитное исполнениеданные поставщика TC

Монтаж и подключение 4

Категория монтажаданные поставщика II в соответствии с МЭК 60664-1
Подключение к плкданные поставщика SUB-D 25
Соединения – клеммыданные поставщика винтовые зажимы, 1 x 0,09,.0,1 x 1,5 мм² (AWG 28...AWG 16) гибкий С кабельным наконечником винтовые зажимы, 1 x 0,14...1 x 2,5 мм² (AWG 26...AWG 12) жесткий кабель винтовые зажимы, 1 x 0,14...1 x 2,5
Способ установкиданные поставщика защелками (35 мм симметричная DIN-рейка) винтами (сплошная плата с монтажным комплектом)

Механические характеристики 2

Момент затяжкиданные поставщика 0.6 Н-м с плоск. Ø 3,5 мм отвертка
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 4

Тип механических комплектующихEF005994 Прочее
Серияданные поставщика Modicon ABE7
Стандартыданные поставщика CSA C22.2 IEC 61131 UL 508
Тип продуктаданные поставщика дополнительный клеммный блок для счетчика и аналоговы

Прочие характеристики 8

Виброустойчивостьданные поставщика 2 gn (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Защита от нагретых проводовданные поставщика 750 °C, время отключения
Количество каналовданные поставщика 8
Сертификатыданные поставщика DNV GL LROS (Lloyds register of shipping) BV CSA UL
Степень загрязненияданные поставщика 2 в соответствии с МЭК 60664-1
Устойчивость к радиополямданные поставщика 10 В/м (26000000-1000000000 Гц) в соответствии с МЭК 61000-4-3 уровень 3
Функция модуляданные поставщика гальванический развязанный аналоговый вход, совместим с Premium

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.41 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.21 × 0.082 × 0.07 м 0.504 0.0012054 3389110836202

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.21 × 0.082 × 0.07 м
    Вес, кг
    0.504
    Объём, м³
    0.0012054
    EAN / GTIN
    3389110836202
