Изображение может отличаться от конкретного исполнения.
UNI-T

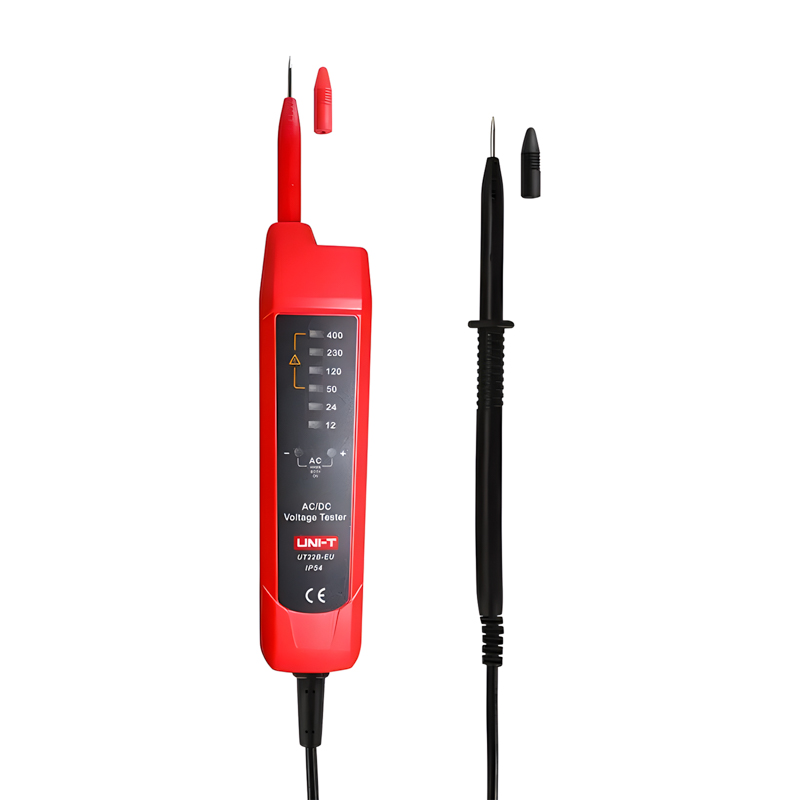

Индикатор напряжения UNI-T UT22B-EU
ИсточникКаталог SDS_Group
КлассификацияEC000494
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диапазон напряжения12–400 В
Источник питанияБатарея
Индикация сопротивленияОптический
Индикация напряженияСветодиод. (LED)
Категория измерения цепиКатегория III
Тип теста2-полюсный
Защита щупа тестераДа
ЦветКрасный
Описание и назначение
Индикатор напряжения – прибор, который применяется для измерения напряжения в сети.
Устройство автоматически определяет напряжение переменного или постоянного тока.
При обнаружении постоянного тока индикатор определяет его полярность (+/-).
Для обеспечения безопасности устройство мгновенно оповещает пользователя при обнаружении напряжения, превышающего 50 В.
Прибор не требует использования батарей или других источников питания. Упаковка: картонная коробка.
Индикация напряжения (В AC/DC) 12В 6В~12В
24В 17В~24В
50В 35В~50В
120В 84В~120В
230В 161В~230В
400В 280В~400В
Частота (AC) 50/60 Гц: да
Светодиодный индикатор напряжения
Автоматическое определение AC/DC: да
Испытание на падение с высоты 2 м
IP54: да
Вес нетто: 150 г
Размер изделия: 116x33x22 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 9
| Индикация сопротивленияEF000589 | Оптический |
|---|---|
| Индикация напряженияEF001845 | Светодиод. (LED) |
| Индикация одной фазыEF001847 | Нет |
| Бесконтактный определитель напряженияEF001848 | Нет |
| Измерение точечного освещенияEF001852 | Нет |
| Диапазон напряженияEF002486 | 12–400 В |
| Индикация направления вращения поляEF004604 | Нет |
| Используется при скачке напряженияEF008551 | Нет |
| Измерение сопротивленияданные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Модель/исполнениеEF000010 | Индикатор напряжения |
| Материал корпусаEF001596 | Пластик |
Механические характеристики 2
| Внутр. базовая нагрузкаEF001846 | Нет |
|---|---|
| Переключаемая нагрузкаEF004878 | Нет |
Классификация и назначение 5
| Тип источника питанияEF001469 | Нет (без) |
|---|---|
| Категория измерения цепиEF005014 | Категория III |
| Тип тестаEF005190 | 2-полюсный |
| Применениеданные поставщика | Измерение напряжения |
| Серияданные поставщика | Индикатор напряжения |
Прочие характеристики 7
| Источник питанияEF000145 | Батарея |
|---|---|
| ИндикацияEF000350 | Оптический |
| Тест на непрерывностьEF000588 | Нет |
| Хранение данныхEF001849 | Нет |
| Фоновая подсветка ЖК-индикатораEF001850 | Нет |
| Защита щупа тестераEF001851 | Да |
| Режим "прозвонка"данные поставщика | false |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 2.2 см |
|---|---|
| Длина изделияданные поставщика | 11.6 см |
| Ширина изделияданные поставщика | 3.3 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 28.4 × 5 × 6.7 см | 0.169 | 0.001 | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 53 × 30.6 × 31.8 см | 8.516 | 0.052 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 28.4 × 5 × 6.7 см
- Вес, кг
- 0.169
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- 53 × 30.6 × 31.8 см
- Вес, кг
- 8.516
- Объём, м³
- 0.052
- EAN / GTIN
