UNI-T

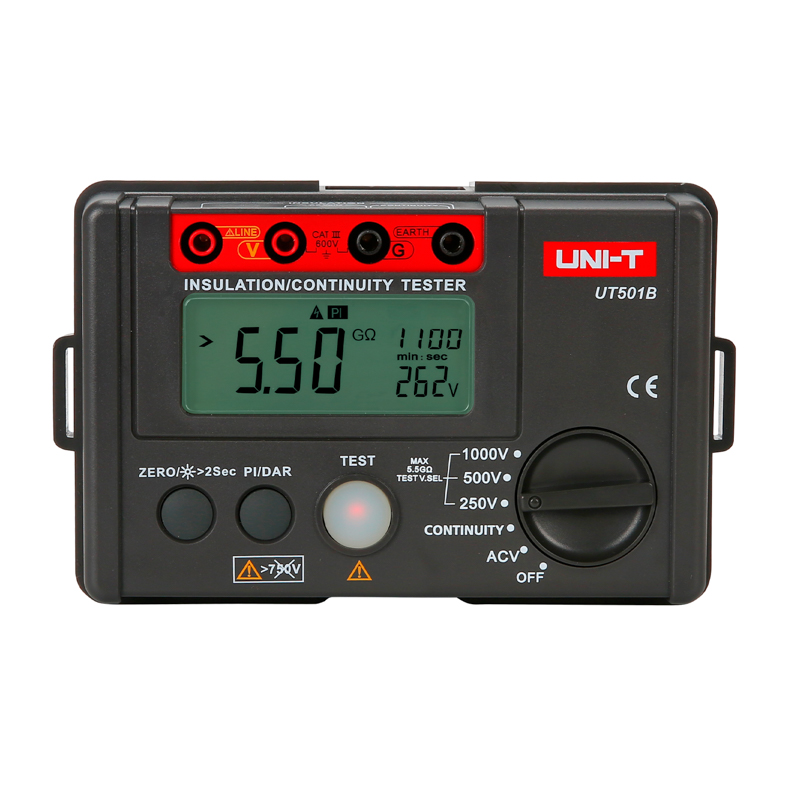

Измеритель сопротивления изоляции UNI-T UT501B
ИсточникКаталог SDS_Group
КлассификацияEC000499
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диапазон измерения сопротивления изоляции100–5000 Mega-Ohm
Источник питанияБатарея
ИндикацияЦифровой (-ая)
Измерение низкого сопротивленияДа
Режим сохранения данных (Data hold)Да
Фоновая подсветка ЖК-индикатораДа
Номинал. тестовое напряжение 1000 ВДа
Номинал. тестовое напряжение 250 ВДа
Описание и назначение
Прибор предназначен для измерения сопротивления изоляции кабелей.
ЖК-дисплей с 2000 отсчетами обеспечивает качественное отображение полученных результатов. Индикация перегрузки и подсветка экрана гарантируют удобство работы в условиях недостаточной освещенности.
Прибор проводит измерение напряжения переменного тока. Проводит непрерывное измерение низкого сопротивления. Автоматически отключается после завершения.
Наличие функции автоматической разрядки позволяет безопасно устранять остаточное напряжение после измерений.
Режим непрерывных измерений, красная сигнальная лампочка и функция звукового сигнала предоставляют оператору удобный способ мгновенно определить превышение заданных пороговых значений.
Предусмотрена функция измерения параметров PI и DAR. Автоматический расчет удельного сопротивления облегчает процесс оценки состояния изоляции.
Функция возврата низкого сопротивления к нулю повышает точность.
Комплект поставки: аккумуляторы, тестовые провода, зажимы "крокодил", галтель, тестовые щупы (UT502A), чехол. Упаковка: картонная коробка.
Сопротивление изоляции (Ω): Испытательные напряжения
250В/500В/1000В 0%~10%
100V
250V 0MΩ~99.9MΩ ±(3%+5)
100MΩ~5GΩ ±(5%+5)
500V 0MΩ~99.9MΩ ±(3%+5)
100MΩ~5GΩ ±(5%+5)
1000V 0MΩ~99.9MΩ ±(3%+5)
100MΩ~5GΩ ±(5%+5)
Ток нагрузки 50В (R=50kΩ) 1мА 0%~10%
100В (R=100kΩ) 1мА 0%~10%
250В (R=250kΩ) 1мА 0%~10%
500В (R=500kΩ) 1мА 0%~10%
1000В (R=1MΩ) 1мА 0%~10%
Ток короткого замыкания: <2 мА
Низкое сопротивление (Ω): 0,01Ω~200Ω (около 5,0В/>200мА) ±(2%+3)
Напряжение переменного тока (В): 30В~750В
30В~600В ±(2%+3)
Разрядность дисплея: 2000
DAR 60s/15s и 60s/30s: да
PI: да
Автоматический диапазон/индикация низкого заряда батареи: да
Подсветка ЖК-дисплея/Световая сигнализация: да
Звуковая сигнализация/индикация высокого напряжения: да
Индикация перегрузки/автоматическая разрядка: да
Вторичная индикация тестового напряжения: да
Тест на внутреннее сопротивление 10 Мом: да
Питание: 1,5 В батарея (LR6) x 6
Дисплей: 70,6x34 мм
Масса нетто изделия: 500 г
Размер изделия 150x100x71 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 14
| Диапазон измерения сопротивления изоляцииEF000590 | 100–5000 Mega-Ohm |
|---|---|
| Измерение низкого сопротивленияEF000591 | Да |
| Тестирование защиты от избыточного напряженияEF001864 | Нет |
| Ток короткого замыканияEF004859 | 2 |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Да |
| Номинал. тестовое напряжение 250 ВEF005119 | Да |
| Номинал. тестовое напряжение 2500 ВEF005120 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Да |
| Номинал. тестовое напряжение 5000 ВEF005122 | Нет |
| Настройка/ регулировка номин. тестового напряженияEF005123 | Нет |
| Измерение напряженияEF005295 | Да |
| Номинальное напряжение регулируется с помощью функции линейного измененияEF009850 | Нет |
| Обнаружение внешнего напряжения в выключенном состоянииEF009851 | Нет |
Материалы и конструкция 1
| Материал корпусаEF001596 | Пластик |
|---|
Классификация и назначение 3
| Тип источника питанияEF001469 | Пальчиковая (AA, Mignon) |
|---|---|
| Применениеданные поставщика | Измерение сопротивления |
| Серияданные поставщика | Измеритель сопротивления |
Прочие характеристики 10
| Источник питанияEF000145 | Батарея |
|---|---|
| Запоминание измеренного значенияEF000307 | Нет |
| ИндикацияEF000350 | Цифровой (-ая) |
| ИнтерфейсEF000594 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Фоновая подсветка ЖК-индикатораEF001850 | Да |
| Аналог. дисплей с гистограммамиEF004358 | Нет |
| Автоотключениеданные поставщика | false |
| Количество источников питанияданные поставщика | 6 штук |
| Режим "прозвонка"данные поставщика | false |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 7.1 см |
|---|---|
| Длина изделияданные поставщика | 15 см |
| Ширина изделияданные поставщика | 10 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 14.7 × 9.4 × 18 см | 0.84 | 0.002 | |
| Групповая упаковка спец упаковка кор (20 шт) | 20 шт | 49.5 × 38.8 × 33.3 см | 18.362 | 0.064 |
