Mastech

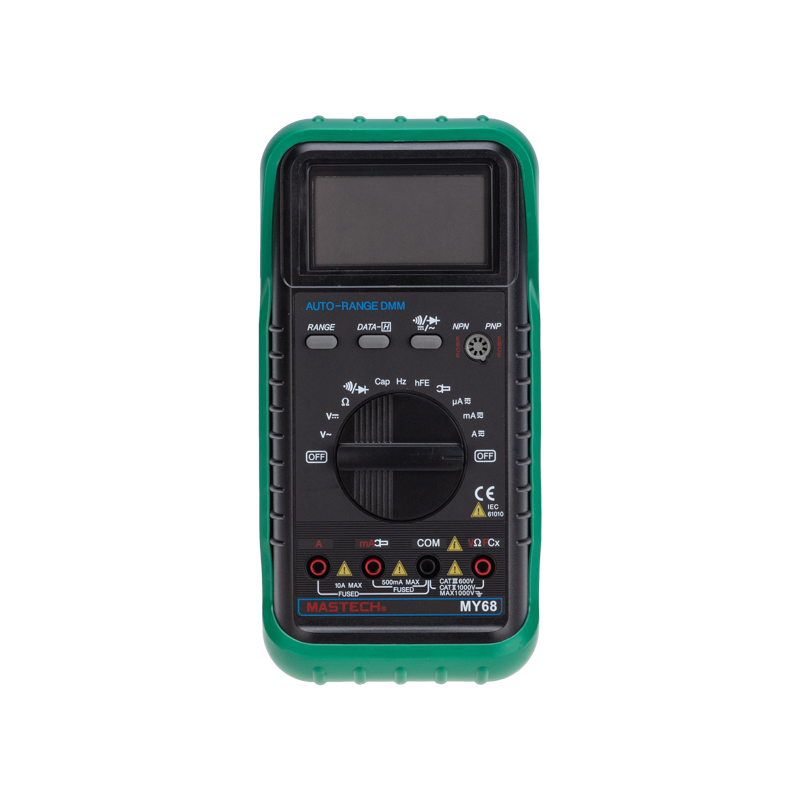

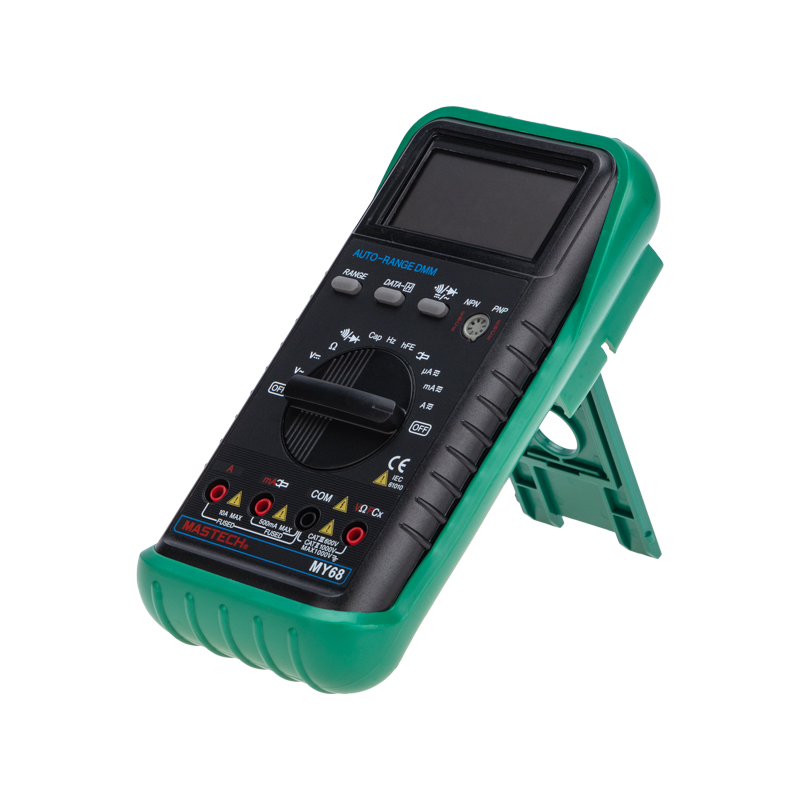

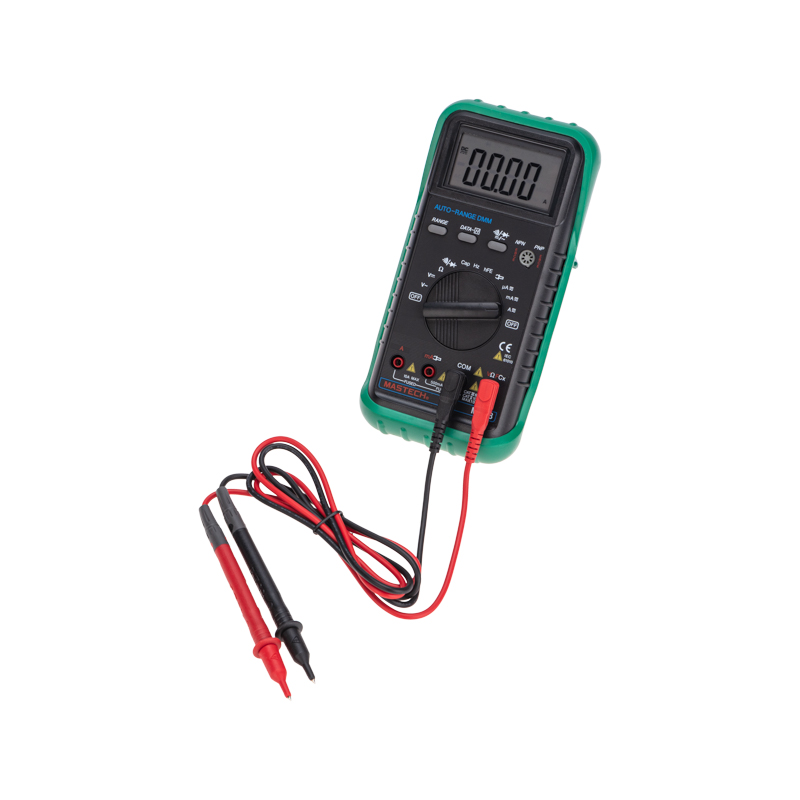

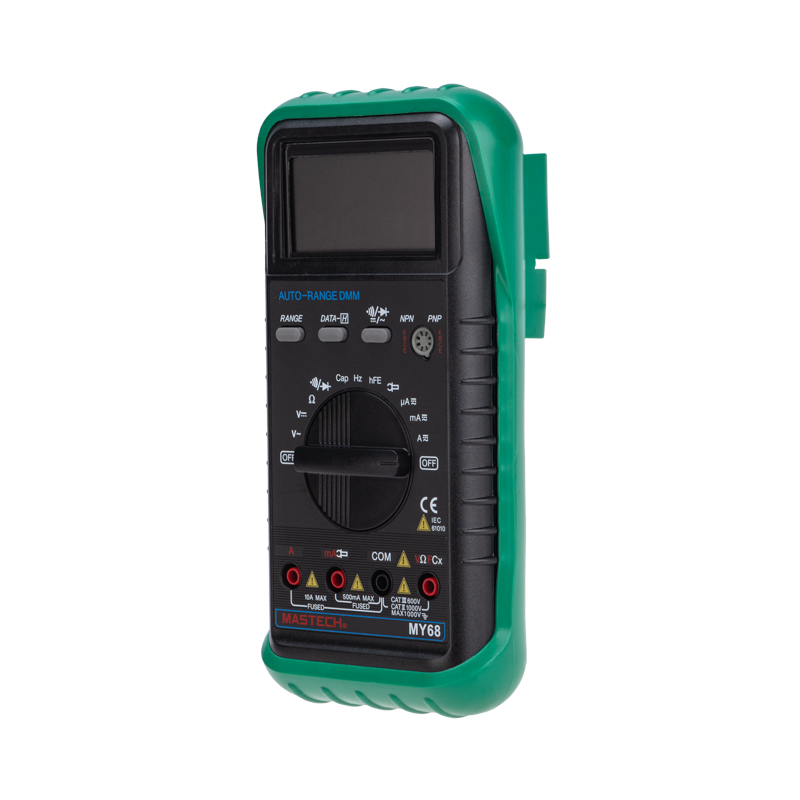

Универсальный мультиметр MY68 MASTECH
ИсточникКаталог SDS_Group
КлассификацияEC000069
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс диапазон измерения напряж перемен тока AC750 В
Макс диапазон измерения напряж пост тока DC1000 В
Макс диапазон измерения перемен тока AC10 А
Макс диапазон измерения постоян тока DC0.4 А
Макс диапазон измерения40 Mega-Ohm
Макс диапазон измерения емкости200 мкФ
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Описание и назначение
Цифровой мультиметр Mastech MY68 предназначен для использования в лабораториях, цехах, для радиолюбительства и для работы в домашних условиях. Является одной из самых популярных моделей в силу хороших функциональных возможностей. Имеет ручной и автоматический выбор диапазона измерения. Цифровой ЖК дисплей разрядностью 33/4.
ХАРАКТЕРИСТИКИ
Разрядность шкалы мультиметра: 3260 отсчетов
Постоянное напряжение: 400мВ/4В/40В/400В±0,7%, 1000В±0,8%
Переменное напряжение: 400мВ±3,0%, 4В/40В/400В±0,8%, 750В±1,0%
Постоянный ток: 400мкА/4000мкА/40мA/400мA±1,2%, 10A±2,0%
Переменный ток: 400мкА/4000мкА/40мA/400мA±1,5%, 10A±3,0%
Сопротивление: 400Ом/4кОм/40кОм/400кОм/4МОм ±1,2%, 40МОм ±2,0%
Емкость конденсаторов: 4нФ±5,0%, 40нФ/400нФ/4мкФ/40мкФ/200мкФ±3,0%
Частота: 10Гц/100Гц/1000Гц/10кГц/200кГц ±2,0%
Коэффициент усиления транзисторов по току: 1 - 1000
Прозвонка соединений
Диодный тест
Удержание показаний DATA HOLD
Графическая шкала
Источник питания 9В
Габариты 91 × 189 × 31,5 мм

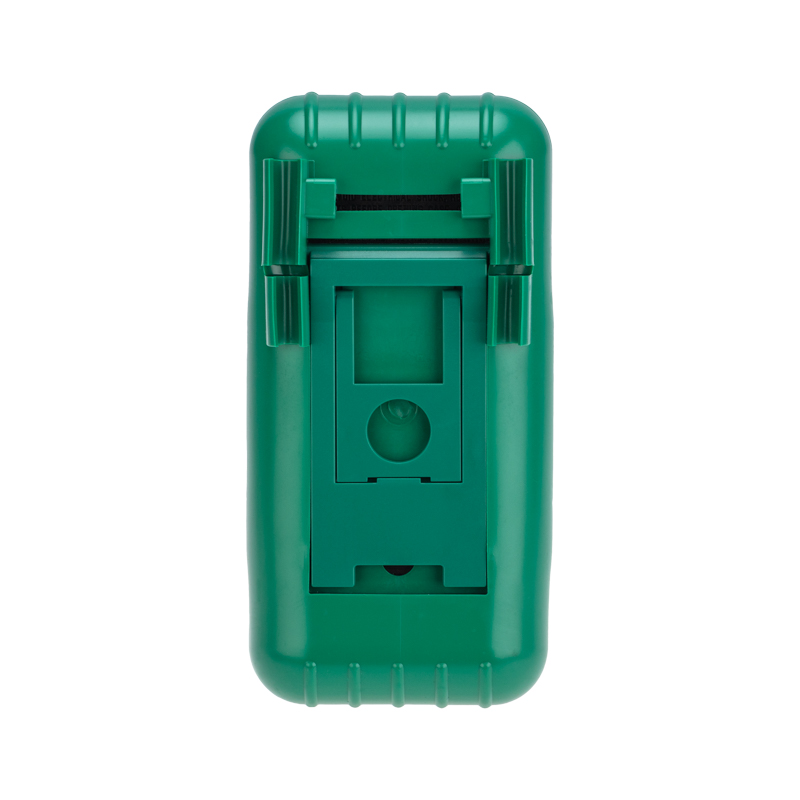

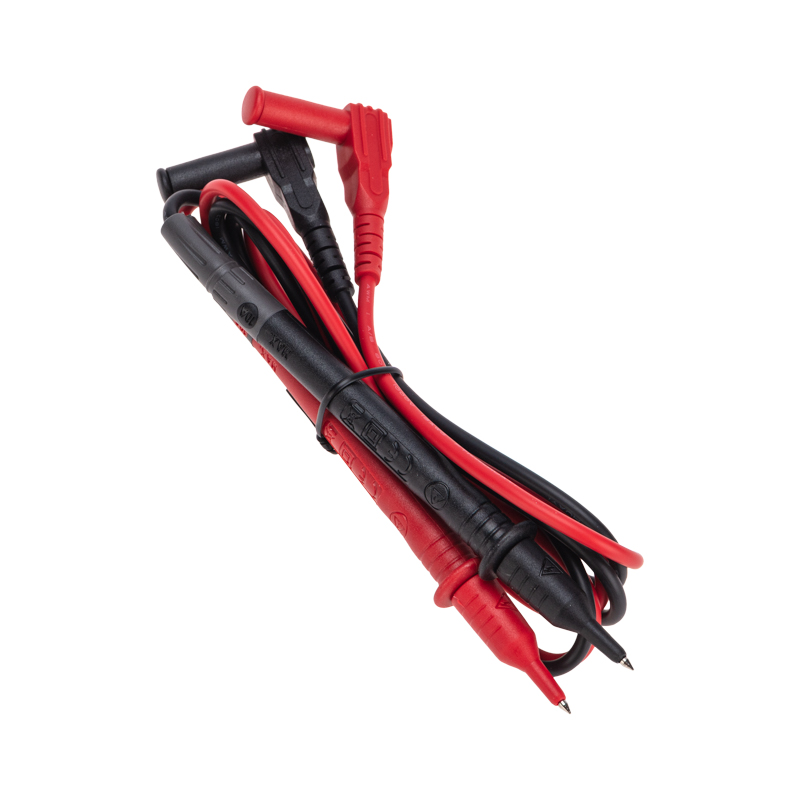

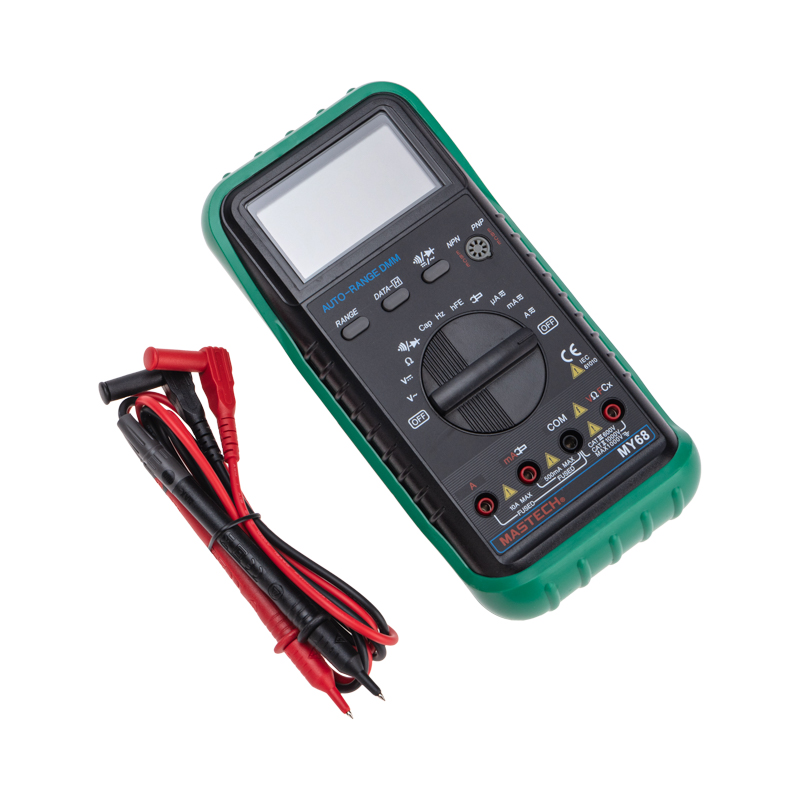

Комплект поставки: Мультиметр, Защитный кожух, Руководство по эксплуатации, Комплект щупов
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Измерение температурыEF000598 | Нет |
|---|---|
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP23 |
| Измерение температуры RTDEF009854 | Нет |
| Измерение температуры TCEF009855 | Нет |
Электрические и световые параметры 32
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| НапряжениеEF000213 | 9 |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение мощностиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Тест на сопротивление или проверка диодовEF004615 | Да |
| Мин чувст для напряж постоян токаEF004838 | Прочее |
| Мин чувствительность для постоян токаEF004839 | Прочее |
| Минимальная чувст для напряж перемен токаEF004840 | Прочее |
| Минимальная чувст для перемен токаEF004841 | Прочее |
| Минимальная чувст для сопротивлениеEF004842 | Прочее |
| Макс диапазон измерения напряж перемен тока ACEF004989 | 750 В |
| Макс диапазон измерения напряж пост тока DCEF004990 | 1000 В |
| Макс диапазон измерения перемен тока ACEF004991 | 10 А |
| Макс диапазон измерения постоян тока DCEF004992 | 0.4 А |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Да |
| Номинал. тестовое напряжение 250 ВEF005119 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Нет |
| Макс диапазон измерения емкостиEF009177 | 200 мкФ |
| Номинал. тестовое напряжение 10 ВEF009856 | Нет |
| Номинал. тестовое напряжение 50 ВEF009857 | Нет |
| Измерение мощности и энергииEF009860 | Нет |
| Анализ гармоник и качества электроэнергииEF009861 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Макс. измерение напряжения перемен. тока ACданные поставщика | 750 В |
| Макс. измерение напряжения постоян. тока DCданные поставщика | 1000 В |
| Макс. измерение перемен. тока ACданные поставщика | 10 А |
| Макс. измерение постоян. тока DCданные поставщика | 0.4 А |
| Макс. измерение сопротивленияданные поставщика | 40 МОм |
| Переменная регулировка частоты VFCданные поставщика | false |
| Фильтр низких частот LPFданные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Черно-зеленый |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Ударопрочное исполнениеданные поставщика | Нет (без) |
Механические характеристики 1
| Измерение циклов работыEF005336 | Нет |
|---|
Классификация и назначение 6
| Категория измерения цепиEF005014 | Категория II |
|---|---|
| Тип дисплеяEF008244 | LCD |
| Вид дисплеяданные поставщика | Одиночный |
| Применениеданные поставщика | Измерение электрических параметров |
| Серияданные поставщика | Мультиметр |
| Тип источника питанияданные поставщика | 1хКрона |
Прочие характеристики 37
| Запоминание измеренного значенияEF000307 | Нет |
|---|---|
| ИндикацияEF000350 | Цифровой (-ая) |
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| С измерением децибелов - дБEF000600 | Нет |
| Хранение данныхEF001849 | Да |
| ИК - инфракрасный - интефейсEF003861 | Нет |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Интерфейс BluetoothEF004540 | Нет |
| Измерение индукцииEF004789 | Нет |
| Измерение проводимостиEF004899 | Нет |
| Макс диапазон измеренияEF004997 | 40 Mega-Ohm |
| Макс объем храненияEF005002 | Нет |
| МультидисплейEF005005 | Да |
| Мин объем храненияEF005029 | Нет |
| Измерение относительного значенияEF005205 | Нет |
| Память пиковых значенийEF005300 | Нет |
| Аналоговая шкалаEF009852 | Нет |
| Измерение миллиом с 4-проводной техникой - соединение КельвинаEF009853 | Нет |
| Проверка симметрии кабеля для двухпроводных соединений a-b-EEF009859 | Нет |
| Измерение скорости вращенияEF009862 | Нет |
| Автоматический разрыватель целиEF009863 | Да |
| Автоотключениеданные поставщика | true |
| Встроенный интерфейсданные поставщика | Нет (без) |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Подсветка гнезд щуповданные поставщика | false |
| Подсветка дисплеяданные поставщика | false |
| Подсветка рабочей зоныданные поставщика | false |
| Проверка диодовданные поставщика | true |
| Разрядность дисплеяданные поставщика | 3000 |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Измерение длины кабеляEF009858 | Нет |
|---|---|
| Высота изделияданные поставщика | 18.9 см |
| Длина изделияданные поставщика | 3.15 см |
| Ширина изделияданные поставщика | 9.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 16.8 × 6.7 × 22.4 см | 0.649 | 0.003 | |
| Групповая упаковка кор (20 шт) | 20 шт | 48.3 × 37.5 × 35.8 см | 13.897 | 0.065 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 16.8 × 6.7 × 22.4 см
- Вес, кг
- 0.649
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 48.3 × 37.5 × 35.8 см
- Вес, кг
- 13.897
- Объём, м³
- 0.065
- EAN / GTIN
