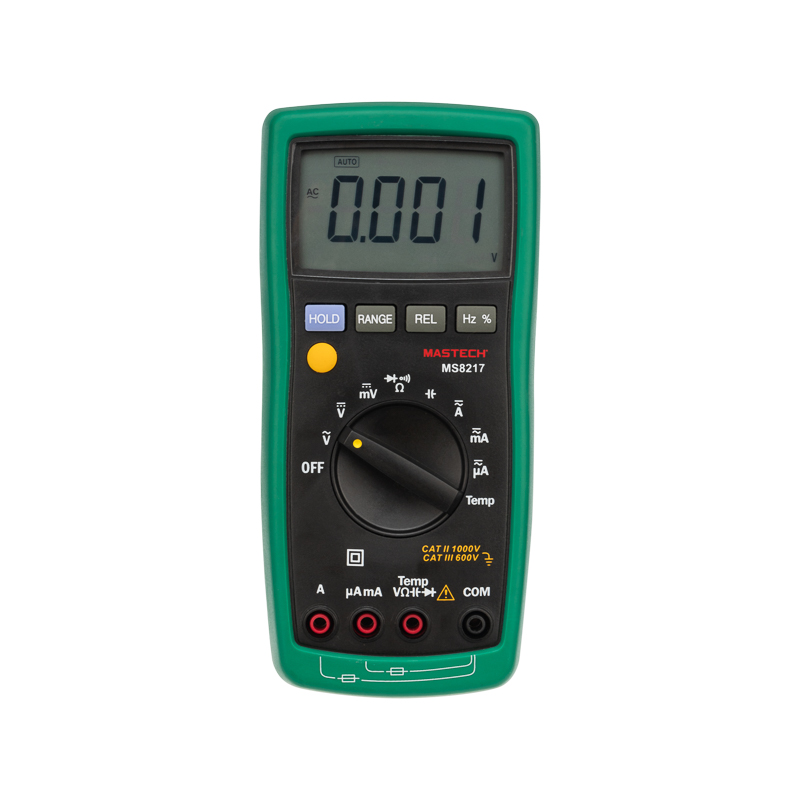

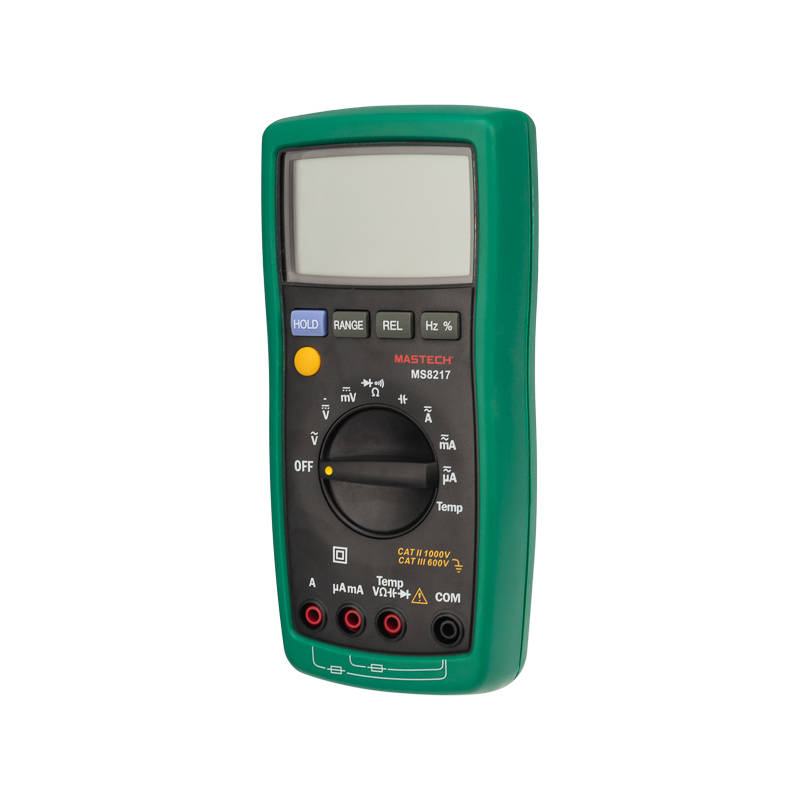

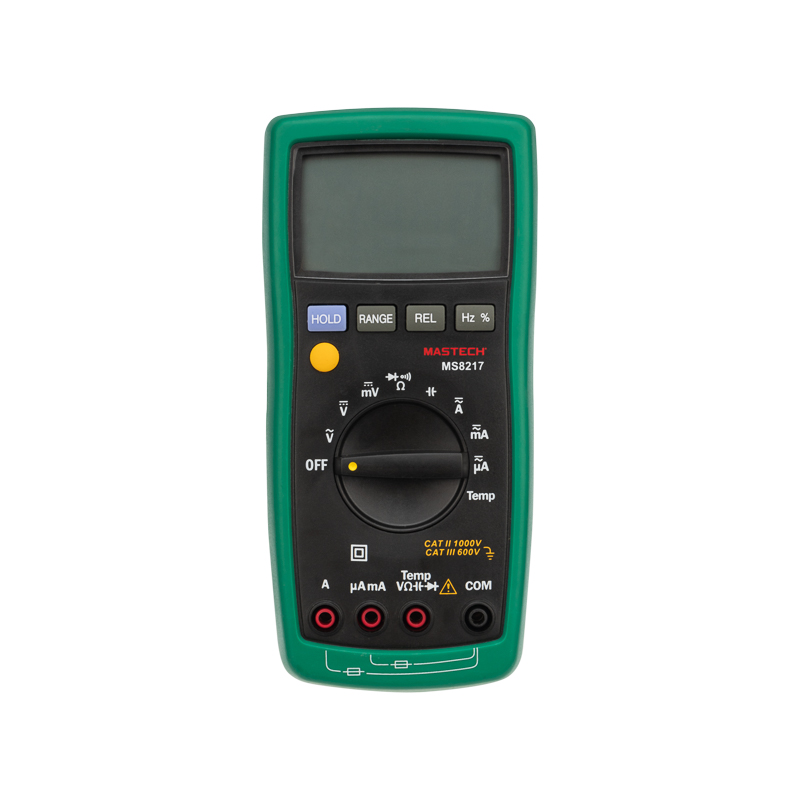

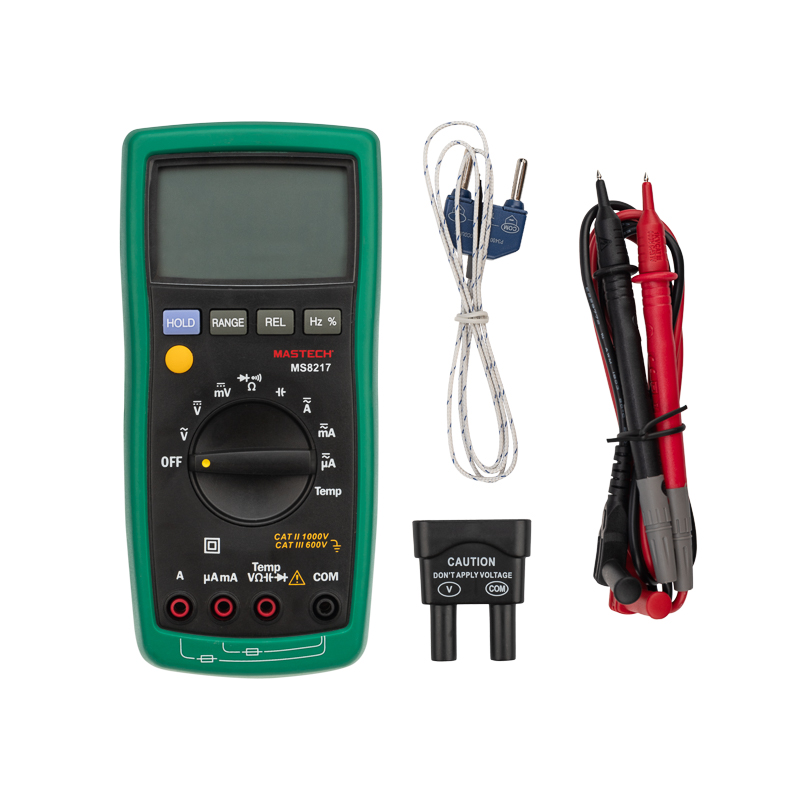

Профессиональный мультиметр MS8217 MASTECH
ИсточникКаталог SDS_Group
КлассификацияEC000069
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс диапазон измерения напряж перемен тока AC1000 В
Макс диапазон измерения напряж пост тока DC1000 В
Макс диапазон измерения перемен тока AC10 А
Макс диапазон измерения постоян тока DC10 А
Макс диапазон измерения40 Mega-Ohm
Макс диапазон измерения емкости100 мкФ
Макс диапазон измерения частоты100 кГц
ИндикацияЦифровой (-ая)
Описание и назначение
Мультиметр — электроизмерительный прибор, который включает в себя несколько функций и набор измеряемых параметров. Все приборы серии MS8217 измеряют постоянное и переменное напряжение, а также постоянный и переменный ток, сопротивление в цепи, емкость, частоту и даже температуру. С помощью данного прибора можно проводить тестирование диодов и осуществлять прозвонку целостности цепи. Таким образом, один прибор сможем заменить сразу несколько устройств одновременно. Также у этих MS8217 есть режим относительных измерений (REL), который позволяет проводить более точные измерения благодаря вычету влияния электрических параметров самого прибора, ведь как сам прибор, так и его щупы имеют свое сопротивление, индуктивность и емкость.
Прибор MS8217 обладает широким функционалом и это выгодно отличает его от других. Прибор имеет функцию удержания результата измерений DATA HOLD для тех случаев, когда измерения проводятся в труднодоступных местах и не всегда есть возможность взглянуть на экран.
Инженеры старались сделать прибор максимально удобным для использования. MS8217 имеет функцию автоматического выбора пределов измерений. В отличие от устаревших моделей, где вам приходилось вручную выставлять пределы, сейчас же нужно всего лишь выбрать, какой из параметров вы собираетесь измерять. Кроме того, у прибора усиленный переключатель, благодаря которому исключается возможность случайного нажатия.
Калибровка и тестирование приборов произведены под контролем компании СДС.
Характеристики:
Постоянное напряжение: 400 mВ (±1,0%+10), 4 В/40 м/400 В/1000 В (±0,5%+3)
Переменное напряжение: 400 mВ (±3,0%+3), 4 В/40 В/400 В/1000 В (1,0%+3)
Постоянный ток: 400 мкА/4000 мкА/40 мА/400 мА/4 А/10 A (±1,5%+3)
Переменный ток: 400 мкА/4000 мкА/40 мА/400 мА/4 А/10 A (±1,0%+3)
Сопротивление: 400 Ом/4 КОм/40 КОм/400 Ком/4 МОм (±0,5%+2), 40 МОм (±1,5%+3)
Емкость: 4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/100 мкФ (±3,0%+5)
Частота: 50 Гц/500 Гц/5 кГц/50 кГц100 кГц (±0,1%+3)

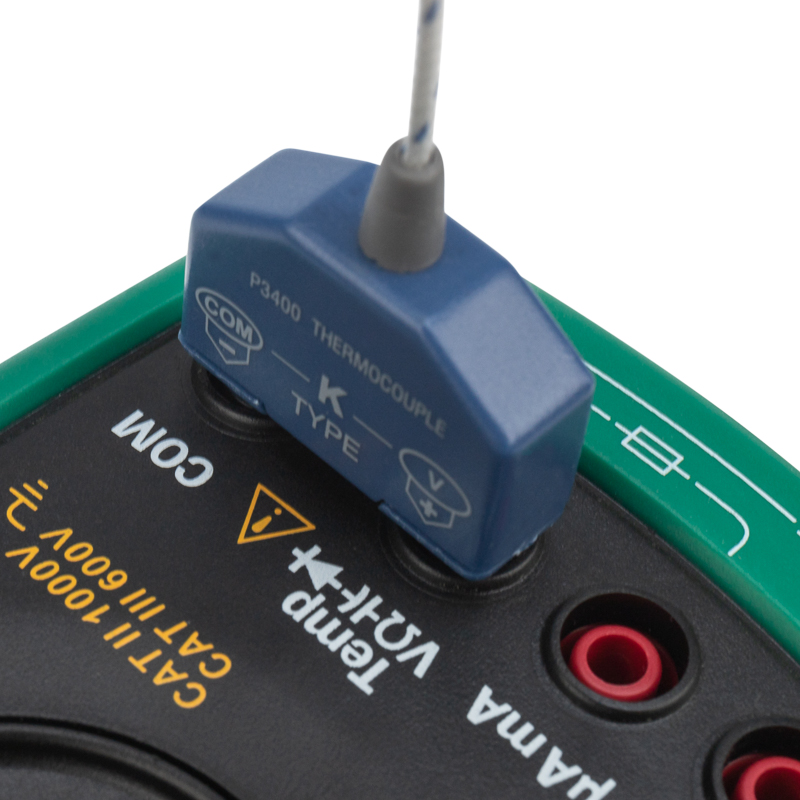

Температура: –55~+1000 °C (±2,0%+2)
4-разрядный дисплей
Автоматический выбор предела измерений
Режим относительных измерений: REL
Тестирование диодов
Прозвонка целостности цепи
Режим удержания измерений DATA HOLD
Импеданс: <50 Ом
Размер: 185х87х52 мм

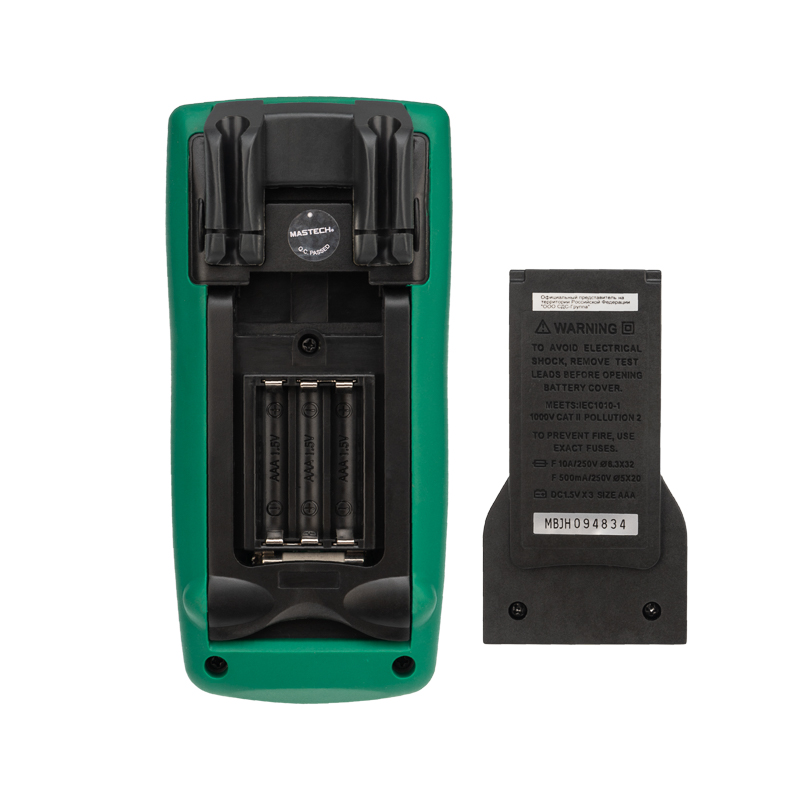

Тип батареи: 3 х 1,5 ААА
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Измерение температурыEF000598 | Да |
|---|---|
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP23 |
| Точность измерения температурыEF009176 | 1 °C |
| Измерение температуры RTDEF009854 | Нет |
| Измерение температуры TCEF009855 | Нет |
Электрические и световые параметры 35
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| НапряжениеEF000213 | 4.5 |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение мощностиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Тест на сопротивление или проверка диодовEF004615 | Да |
| Мин чувст для напряж постоян токаEF004838 | 0,1 мВ |
| Мин чувствительность для постоян токаEF004839 | 0,1 мкА |
| Минимальная чувст для напряж перемен токаEF004840 | 0,1 мВ |
| Минимальная чувст для перемен токаEF004841 | 0,1 мкА |
| Минимальная чувст для сопротивлениеEF004842 | 0,1 Ом |
| Макс диапазон измерения напряж перемен тока ACEF004989 | 1000 В |
| Макс диапазон измерения напряж пост тока DCEF004990 | 1000 В |
| Макс диапазон измерения перемен тока ACEF004991 | 10 А |
| Макс диапазон измерения постоян тока DCEF004992 | 10 А |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Нет |
| Номинал. тестовое напряжение 250 ВEF005119 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Нет |
| Макс диапазон измерения емкостиEF009177 | 100 мкФ |
| Точность измерения емкостиEF009178 | 0.00001 мкФ |
| Макс диапазон измерения частотыEF009179 | 100 кГц |
| Точность измерения частотыEF009180 | 0.01 Гц |
| Номинал. тестовое напряжение 10 ВEF009856 | Нет |
| Номинал. тестовое напряжение 50 ВEF009857 | Нет |
| Измерение мощности и энергииEF009860 | Нет |
| Анализ гармоник и качества электроэнергииEF009861 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Макс. измерение напряжения перемен. тока ACданные поставщика | 1000 В |
| Макс. измерение напряжения постоян. тока DCданные поставщика | 1000 В |
| Макс. измерение перемен. тока ACданные поставщика | 10 А |
| Макс. измерение постоян. тока DCданные поставщика | 10 А |
| Макс. измерение сопротивленияданные поставщика | 40 МОм |
| Переменная регулировка частоты VFCданные поставщика | false |
| Фильтр низких частот LPFданные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Черно-зеленый |
|---|---|
| Материал корпусаEF001596 | Пластик |
| Ударопрочное исполнениеданные поставщика | Нет (без) |
Механические характеристики 1
| Измерение циклов работыEF005336 | Нет |
|---|
Классификация и назначение 6
| Категория измерения цепиEF005014 | Категория III |
|---|---|
| Тип дисплеяEF008244 | LCD |
| Вид дисплеяданные поставщика | Одиночный |
| Применениеданные поставщика | Электроизмерительный прибор |
| Серияданные поставщика | Портативный мультиметр |
| Тип источника питанияданные поставщика | 3хААА |
Прочие характеристики 37
| Запоминание измеренного значенияEF000307 | Нет |
|---|---|
| ИндикацияEF000350 | Цифровой (-ая) |
| Выбор диапазона измеренияEF000413 | Ручной/автоматический |
| Тест на непрерывностьEF000588 | Нет |
| ИнтрефейсEF000594 | Нет |
| С измерением децибелов - дБEF000600 | Нет |
| Хранение данныхEF001849 | Да |
| ИК - инфракрасный - интефейсEF003861 | Нет |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Интерфейс BluetoothEF004540 | Нет |
| Измерение индукцииEF004789 | Нет |
| Измерение проводимостиEF004899 | Нет |
| Макс диапазон измеренияEF004997 | 40 Mega-Ohm |
| Макс объем храненияEF005002 | Нет |
| МультидисплейEF005005 | Нет |
| Мин объем храненияEF005029 | Нет |
| Измерение относительного значенияEF005205 | Да |
| Память пиковых значенийEF005300 | Нет |
| Аналоговая шкалаEF009852 | Нет |
| Измерение миллиом с 4-проводной техникой - соединение КельвинаEF009853 | Нет |
| Проверка симметрии кабеля для двухпроводных соединений a-b-EEF009859 | Нет |
| Измерение скорости вращенияEF009862 | Нет |
| Автоматический разрыватель целиEF009863 | Да |
| Автоотключениеданные поставщика | true |
| Встроенный интерфейсданные поставщика | Нет (без) |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Подсветка гнезд щуповданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Проверка диодовданные поставщика | true |
| Разрядность дисплеяданные поставщика | 4000 |
| Режим относительных измеренийданные поставщика | true |
| Скважностьданные поставщика | true |
Размеры и упаковка
Изделие
| Измерение длины кабеляEF009858 | Нет |
|---|---|
| Высота изделияданные поставщика | 18.5 см |
| Длина изделияданные поставщика | 5.3 см |
| Ширина изделияданные поставщика | 8.7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 16.5 × 6.9 × 22.5 см | 0.578 | 0.003 | |
| Групповая упаковка кор. (20 шт.) | 20 шт | 48.1 × 37.5 × 35.5 см | 12.668 | 0.064 | |
| Групповая упаковка кор (3 шт) | 3 шт | 31.5 × 37 × 68 см | 13 | 0.079 | |
| Групповая упаковка кор (2 177.6 шт) | 2177.6 шт | 35 × 31 × 0.551 | 100 | 108 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 16.5 × 6.9 × 22.5 см
- Вес, кг
- 0.578
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор. (20 шт.)
- В упаковке
- 20 шт
- Габариты
- 48.1 × 37.5 × 35.5 см
- Вес, кг
- 12.668
- Объём, м³
- 0.064
- EAN / GTIN
-
Групповая упаковка кор (3 шт)
- В упаковке
- 3 шт
- Габариты
- 31.5 × 37 × 68 см
- Вес, кг
- 13
- Объём, м³
- 0.079
- EAN / GTIN
-
Групповая упаковка кор (2 177.6 шт)
- В упаковке
- 2177.6 шт
- Габариты
- 35 × 31 × 0.551
- Вес, кг
- 100
- Объём, м³
- 108
- EAN / GTIN
