UNI-T

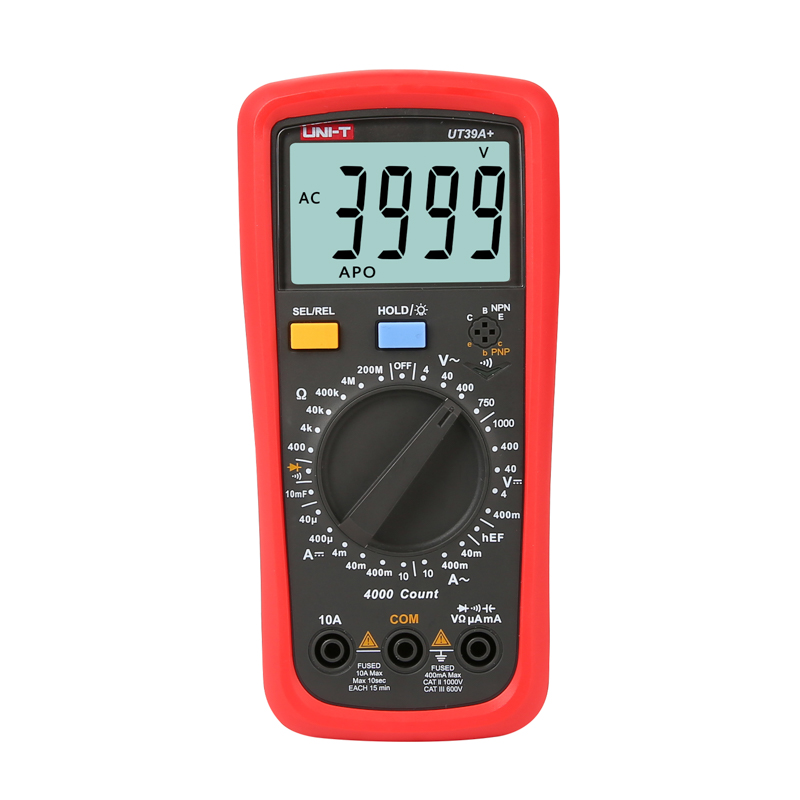

Мультиметр универсальный UNI-T UT39A+
ИсточникКаталог SDS_Group
КлассификацияEC000069
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс диапазон измерения напряж перемен тока AC750 В
Макс диапазон измерения напряж пост тока DC1000 В
Макс диапазон измерения перемен тока AC10 А
Макс диапазон измерения200 Mega-Ohm
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Мин чувст для напряж постоян токаПрочее
Мин чувствительность для постоян токаПрочее
Описание и назначение
Мультиметр – это современное и инновационное устройство, предназначенное для широкого спектра измерений и диагностики. Используется в электронике, электротехнике и многих других областях.
Прибор обладает широким диапазоном измерения напряжения переменного тока (750В) и постоянного тока (1000 В). Предоставляет возможность измерения сопротивления и емкости.
Мультиметр оснащен функцией тестирования диодов на непрерывность. Также предусмотрена функция hFE для проверки транзисторов.
Комплект поставки: тестовые провода, руководство по эксплуатации, батарейки. Упаковка: картонная коробка
Номинальные значения категорий: CAT II 1000В, CAT III 600В
Напряжение постоянного тока (В): 400мВ/4В/40В/400В/1000В ±(0,5%+5)
Переменное напряжение (В): 4В/40В/400В/750В ±(0,8%+3)
Постоянный ток (A): 40μA/400μA/4mA/40mA/400mA/10A ±(0,8%+3)
Переменный ток (A): 40mA/400mA/10A ±(1%+2)
Сопротивление (Ω): 400Ω/4000Ω/40kΩ/400kΩ/4MΩ/200MΩ ±(0.8%+2)
Емкость (F): 10мФ ±(4%+5)
Питание: 1,5 В батарея (R03) x 2
Дисплей: 56,5x36 мм
Масса нетто изделия: 330 г
Размер изделия: 175x83x53 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Измерение температурыEF000598 | Нет |
|---|---|
| Взрывобезопасное исполнениеEF004191 | Нет |
| Измерение температуры RTDEF009854 | Нет |
| Измерение температуры TCEF009855 | Нет |
Электрические и световые параметры 29
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| НапряжениеEF000213 | 3 |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение мощностиEF000597 | Да |
| Измерение частотыEF000599 | Нет |
| Тест на сопротивление или проверка диодовEF004615 | Да |
| Мин чувст для напряж постоян токаEF004838 | Прочее |
| Мин чувствительность для постоян токаEF004839 | Прочее |
| Минимальная чувст для напряж перемен токаEF004840 | Прочее |
| Минимальная чувст для перемен токаEF004841 | Прочее |
| Минимальная чувст для сопротивлениеEF004842 | Прочее |
| Макс диапазон измерения напряж перемен тока ACEF004989 | 750 В |
| Макс диапазон измерения напряж пост тока DCEF004990 | 1000 В |
| Макс диапазон измерения перемен тока ACEF004991 | 10 А |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Нет |
| Номинал. тестовое напряжение 250 ВEF005119 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Нет |
| Номинал. тестовое напряжение 10 ВEF009856 | Нет |
| Номинал. тестовое напряжение 50 ВEF009857 | Нет |
| Измерение мощности и энергииEF009860 | Нет |
| Анализ гармоник и качества электроэнергииEF009861 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Макс. измерение напряжения перемен. тока ACданные поставщика | 750 В |
| Макс. измерение напряжения постоян. тока DCданные поставщика | 1000 В |
| Макс. измерение перемен. тока ACданные поставщика | 10 А |
| Макс. измерение сопротивленияданные поставщика | 200 МОм |
| Переменная регулировка частоты VFCданные поставщика | false |
| Фильтр низких частот LPFданные поставщика | false |
Механические характеристики 1
| Измерение циклов работыEF005336 | Нет |
|---|
Классификация и назначение 4
| Категория измерения цепиEF005014 | Категория III |
|---|---|
| Применениеданные поставщика | Электроизмерительный прибор |
| Серияданные поставщика | Мультиметр |
| Тип источника питанияданные поставщика | 2хR03 |
Прочие характеристики 35
| Запоминание измеренного значенияEF000307 | Нет |
|---|---|
| ИндикацияEF000350 | Цифровой (-ая) |
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| С измерением децибелов - дБEF000600 | Нет |
| Хранение данныхEF001849 | Нет |
| ИК - инфракрасный - интефейсEF003861 | Нет |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Интерфейс BluetoothEF004540 | Нет |
| Измерение индукцииEF004789 | Нет |
| Измерение проводимостиEF004899 | Нет |
| Макс диапазон измеренияEF004997 | 200 Mega-Ohm |
| Макс объем храненияEF005002 | Нет |
| МультидисплейEF005005 | Нет |
| Мин объем храненияEF005029 | Нет |
| Измерение относительного значенияEF005205 | Нет |
| Память пиковых значенийEF005300 | Нет |
| Аналоговая шкалаEF009852 | Нет |
| Измерение миллиом с 4-проводной техникой - соединение КельвинаEF009853 | Нет |
| Проверка симметрии кабеля для двухпроводных соединений a-b-EEF009859 | Нет |
| Измерение скорости вращенияEF009862 | Нет |
| Автоматический разрыватель целиEF009863 | Нет |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Подсветка гнезд щуповданные поставщика | false |
| Подсветка дисплеяданные поставщика | false |
| Подсветка рабочей зоныданные поставщика | false |
| Проверка диодовданные поставщика | true |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Измерение длины кабеляEF009858 | Нет |
|---|---|
| Высота изделияданные поставщика | 5.3 см |
| Длина изделияданные поставщика | 17.5 см |
| Ширина изделияданные поставщика | 8.3 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 11 × 6.5 × 18.6 см | 0.439 | 0.001 | |
| Групповая упаковка спец упаковка кор (30 шт) | 30 шт | 39.7 × 34 × 35.9 см | 13.885 | 0.048 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 11 × 6.5 × 18.6 см
- Вес, кг
- 0.439
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (30 шт)
- В упаковке
- 30 шт
- Габариты
- 39.7 × 34 × 35.9 см
- Вес, кг
- 13.885
- Объём, м³
- 0.048
- EAN / GTIN
