PROconnect

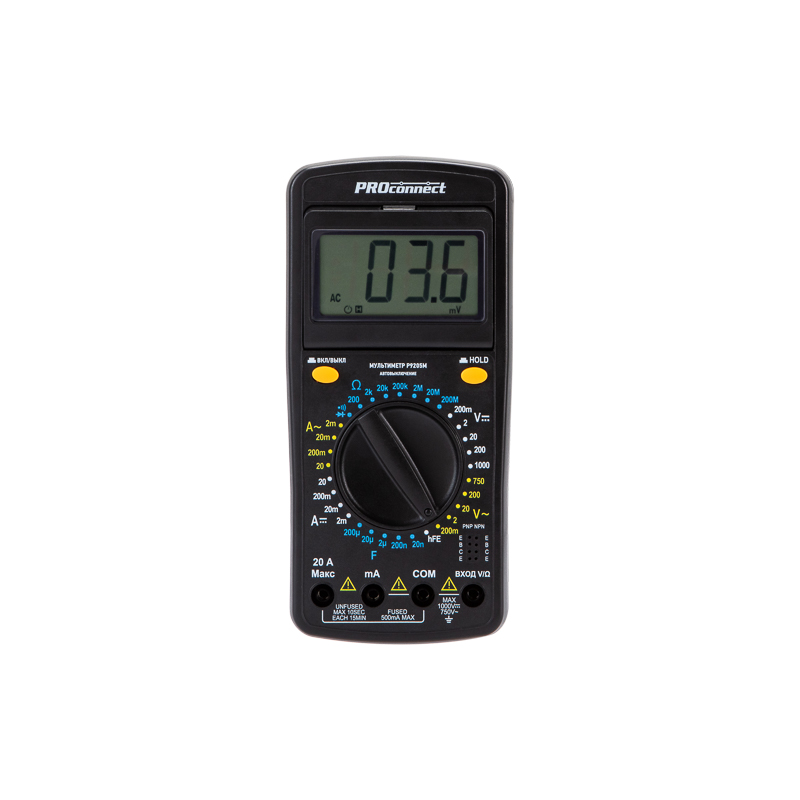

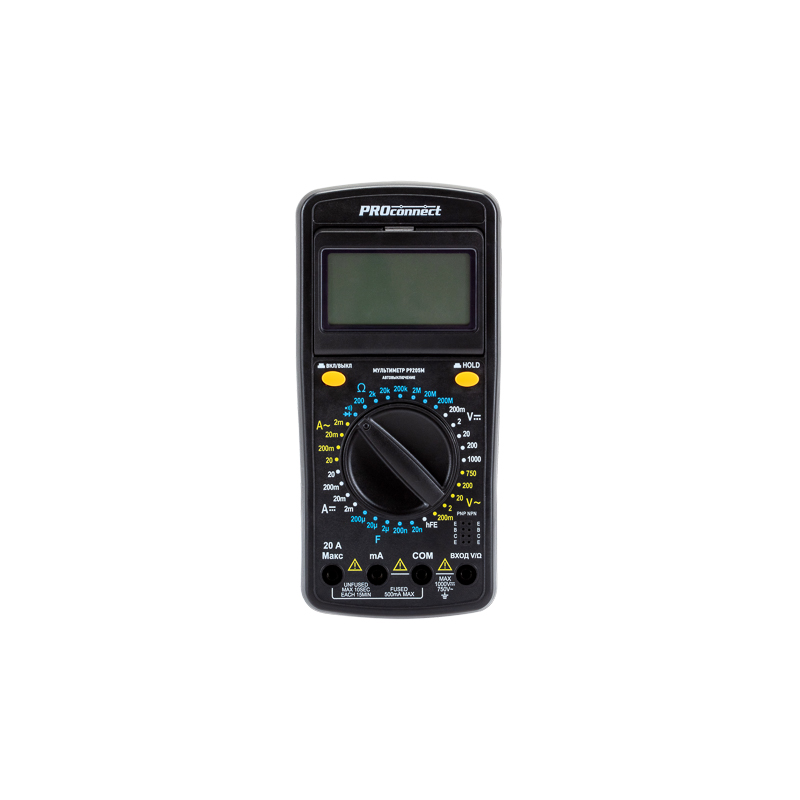

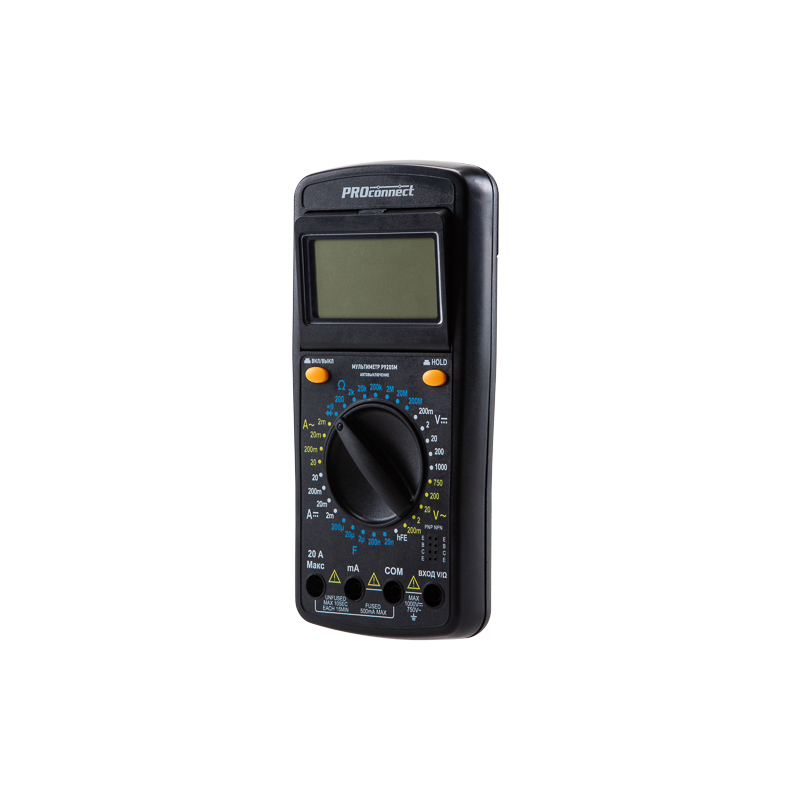

Мультиметр универсальный P9205М PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000069
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс диапазон измерения напряж перемен тока AC750 В
Макс диапазон измерения напряж пост тока DC1000 В
Макс диапазон измерения перемен тока AC20 А
Макс диапазон измерения постоян тока DC20 А
Макс диапазон измерения200 Mega-Ohm
Макс диапазон измерения емкости0.2 мкФ
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияРучной
Описание и назначение
Мультиметр P9205М PROconnect — электроизмерительный прибор, который включает несколько функций и набор измеряемых параметров.
Прибор измеряет постоянное и переменное напряжение, постоянный и переменный ток, а также сопротивление в цепи. Позволяет проводить тестирование диодов, прозвонку целостности цепи и проверку транзисторов.
Мультиметр P9205М PROconnect оснащен функцией удержания данных на дисплее DATA HOLD, которая позволяет запомнить данные, если измерение проводится в труднодоступном месте. Также встроена функция автоотключения, способствующая экономии заряда батареи.

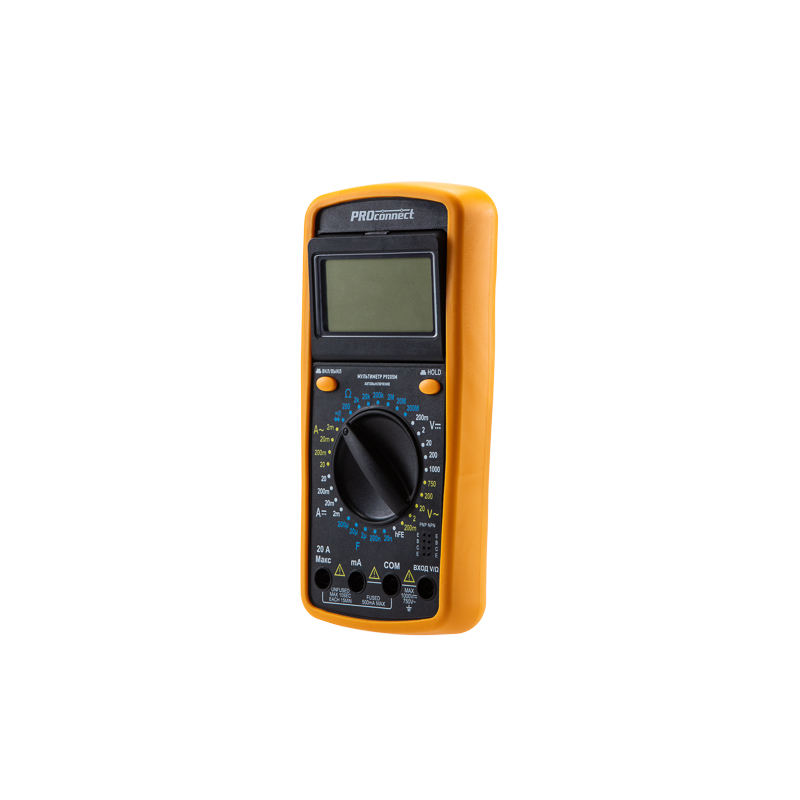

Мультиметр оборудован противоударным бампером, который обеспечивает защищу от ударов и падений.

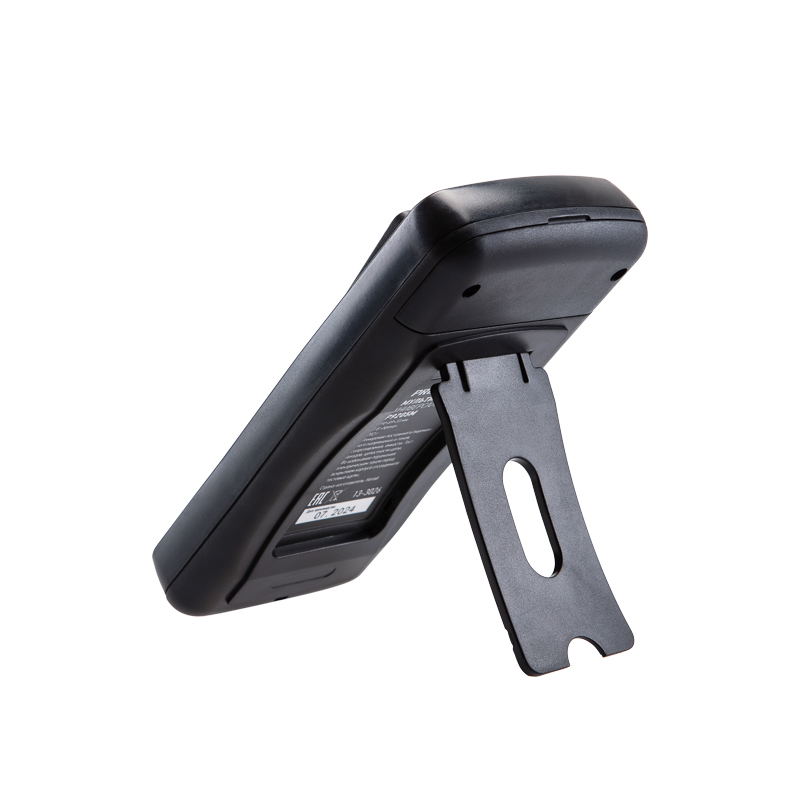

Четырехпозиционный дисплей позволяет комфортно использовать прибор в горизонтальном и вертикальном положении.
Выбор измеряемых величин и пределов измерений производится с помощью усиленного поворотного регулятора, благодаря которому исключается возможность случайного нажатия.
Мультиметр P9205М PROconnect представляет собой универсальный прибор с расширенными функциями и пределами измерений, который особенно удобен при проведении измерений параметров электрических сетей. Также модель P9205M станет удачным выбором для использования в сервисе или на производстве.
Характеристики:
Постоянное напряжение: 200мВ (±0.5%)/2В/20В/200В(±0.8%)/1000В (±1%)
Переменное напряжение: 200 мВ (±1.2%)/2В/20В/200В (±1.0%)/750 В (±1.2%)
Постоянный ток: 2мА/20мА /200мА (±1.8%)/20 А (±2,0%)
Переменный ток:2мА/20мА /200мА (±2,0%)/20 А (±2,5%)
Сопротивление: 200 Ом/2кОм/20кОм/200кОм/2MОм/20MОм ±(1.0%)/200MОм ±(5.0%)
Емкость: 20нФ/200нФ/2мкФ/20мкФ/200мкФ ±(4.0%)
Защита от перегрузки
Тестирование диодов
Тестирование транзисторов (hFE)
Прозвонка целостности цепи

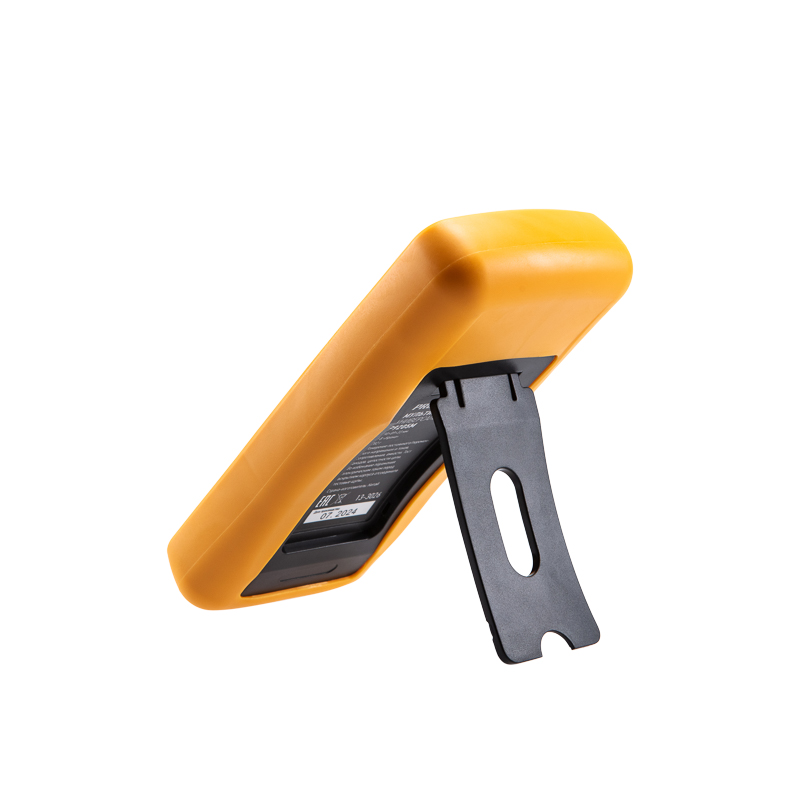

Изменяемый угол наклона дисплея
Режим DATA HOLD
Автовыключение/индикация низкого заряда батареи
Дисплей 67х32 (2000 разрядов)
Размер: 190х89х33 мм

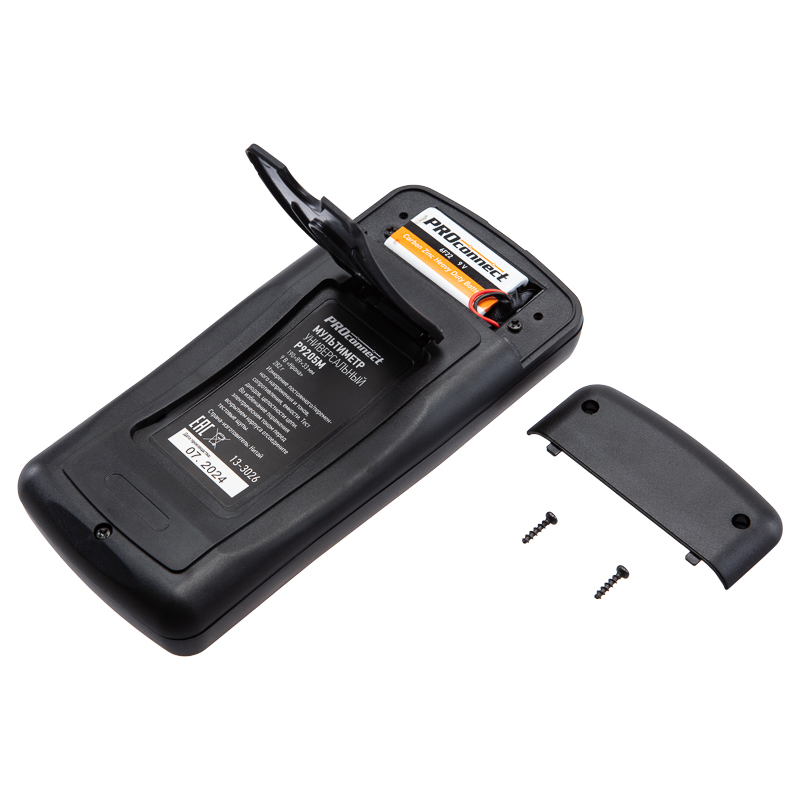

Тип батареи: 9 В «Крона» PROconnect (в комплекте)

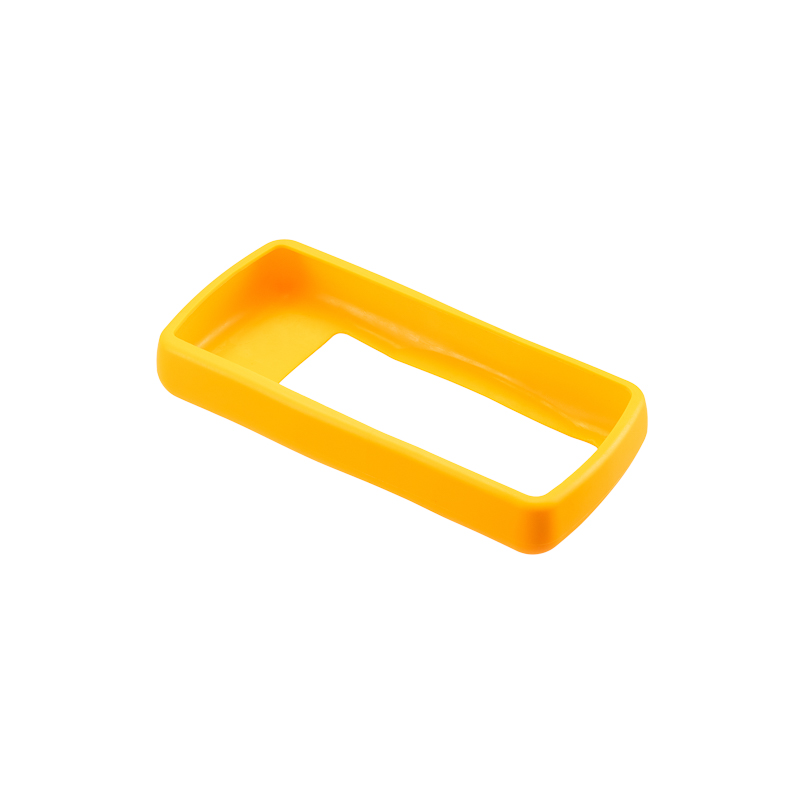

Противоударный чехол (в комплекте)
Вес: 282 г (включая батарею)

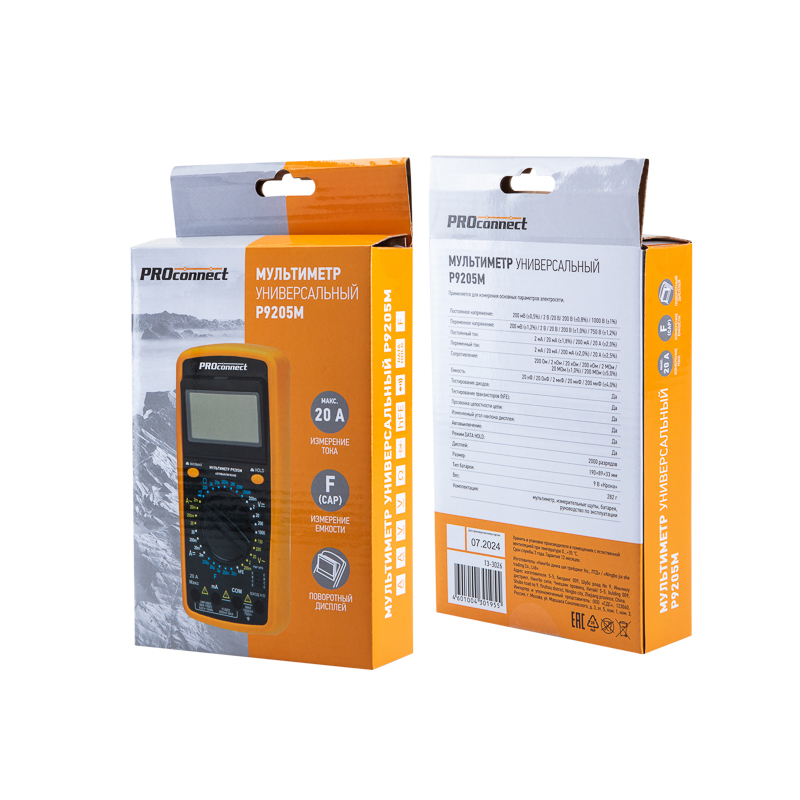

Комплект поставки: мультиметр, измерительные щупы, батарея, инструкция, упаковка
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Измерение температурыEF000598 | Нет |
|---|---|
| Взрывобезопасное исполнениеEF004191 | Нет |
| Измерение температуры RTDEF009854 | Нет |
| Измерение температуры TCEF009855 | Нет |
Электрические и световые параметры 32
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| НапряжениеEF000213 | 9 |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение мощностиEF000597 | Да |
| Измерение частотыEF000599 | Нет |
| Тест на сопротивление или проверка диодовEF004615 | Да |
| Мин чувст для напряж постоян токаEF004838 | Прочее |
| Мин чувствительность для постоян токаEF004839 | Прочее |
| Минимальная чувст для напряж перемен токаEF004840 | Прочее |
| Минимальная чувст для перемен токаEF004841 | Прочее |
| Минимальная чувст для сопротивлениеEF004842 | Прочее |
| Макс диапазон измерения напряж перемен тока ACEF004989 | 750 В |
| Макс диапазон измерения напряж пост тока DCEF004990 | 1000 В |
| Макс диапазон измерения перемен тока ACEF004991 | 20 А |
| Макс диапазон измерения постоян тока DCEF004992 | 20 А |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Нет |
| Номинал. тестовое напряжение 250 ВEF005119 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Нет |
| Макс диапазон измерения емкостиEF009177 | 0.2 мкФ |
| Номинал. тестовое напряжение 10 ВEF009856 | Нет |
| Номинал. тестовое напряжение 50 ВEF009857 | Нет |
| Измерение мощности и энергииEF009860 | Нет |
| Анализ гармоник и качества электроэнергииEF009861 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Макс. измерение напряжения перемен. тока ACданные поставщика | 750 В |
| Макс. измерение напряжения постоян. тока DCданные поставщика | 1000 В |
| Макс. измерение перемен. тока ACданные поставщика | 20 А |
| Макс. измерение постоян. тока DCданные поставщика | 20 А |
| Макс. измерение сопротивленияданные поставщика | 200 МОм |
| Переменная регулировка частоты VFCданные поставщика | false |
| Фильтр низких частот LPFданные поставщика | false |
Механические характеристики 1
| Измерение циклов работыEF005336 | Нет |
|---|
Классификация и назначение 5
| Категория измерения цепиEF005014 | Категория II |
|---|---|
| Тип дисплеяEF008244 | ЖК |
| Применениеданные поставщика | Электроизмерительный прибор |
| Серияданные поставщика | Мультиметр |
| Тип источника питанияданные поставщика | Крона 9Вх1 |
Прочие характеристики 36
| Запоминание измеренного значенияEF000307 | Нет |
|---|---|
| ИндикацияEF000350 | Цифровой (-ая) |
| Выбор диапазона измеренияEF000413 | Ручной |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| С измерением децибелов - дБEF000600 | Нет |
| Хранение данныхEF001849 | Да |
| ИК - инфракрасный - интефейсEF003861 | Нет |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Интерфейс BluetoothEF004540 | Нет |
| Измерение индукцииEF004789 | Нет |
| Измерение проводимостиEF004899 | Нет |
| Макс диапазон измеренияEF004997 | 200 Mega-Ohm |
| Макс объем храненияEF005002 | Нет |
| МультидисплейEF005005 | Нет |
| Мин объем храненияEF005029 | Нет |
| Измерение относительного значенияEF005205 | Нет |
| Память пиковых значенийEF005300 | Нет |
| Аналоговая шкалаEF009852 | Нет |
| Измерение миллиом с 4-проводной техникой - соединение КельвинаEF009853 | Нет |
| Проверка симметрии кабеля для двухпроводных соединений a-b-EEF009859 | Нет |
| Измерение скорости вращенияEF009862 | Нет |
| Автоматический разрыватель целиEF009863 | Нет |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Подсветка гнезд щуповданные поставщика | false |
| Подсветка дисплеяданные поставщика | false |
| Подсветка рабочей зоныданные поставщика | false |
| Проверка диодовданные поставщика | true |
| Разрядность дисплеяданные поставщика | 2000 |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Измерение длины кабеляEF009858 | Нет |
|---|---|
| Высота изделияданные поставщика | 3.3 см |
| Длина изделияданные поставщика | 19 см |
| Ширина изделияданные поставщика | 8.9 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 20.5 × 13.7 × 4.4 см | 0.357 | 0.001 | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 53.3 × 29.7 × 44.3 см | 15.107 | 0.07 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 20.5 × 13.7 × 4.4 см
- Вес, кг
- 0.357
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- 53.3 × 29.7 × 44.3 см
- Вес, кг
- 15.107
- Объём, м³
- 0.07
- EAN / GTIN
