REXANT

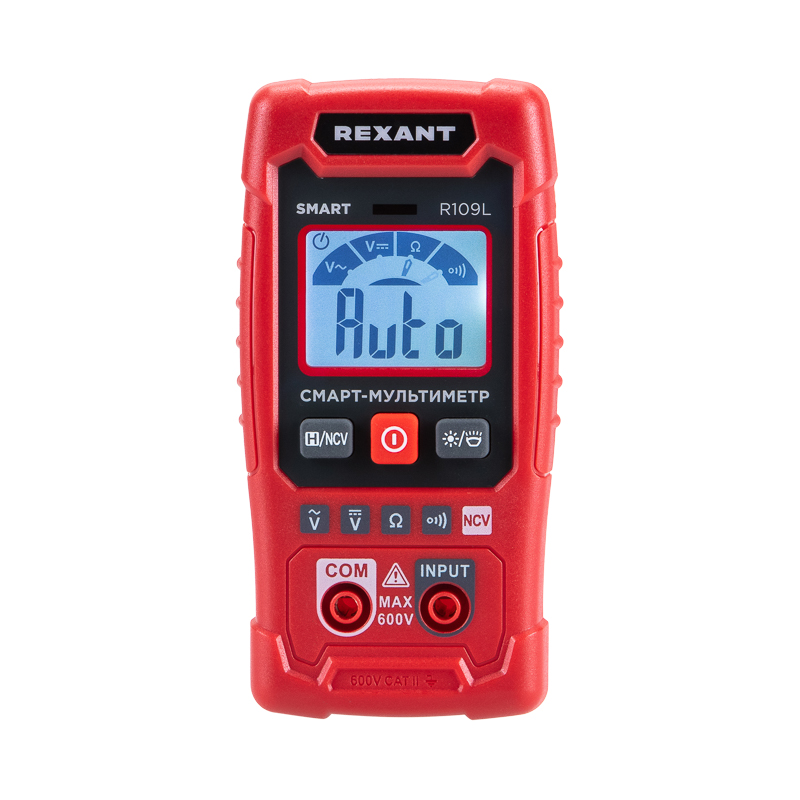

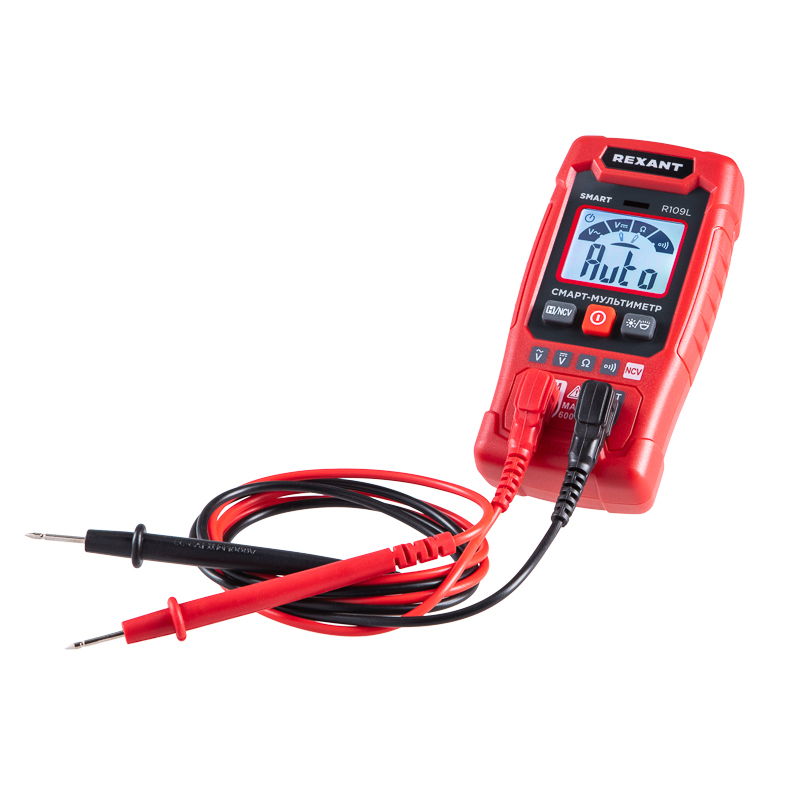

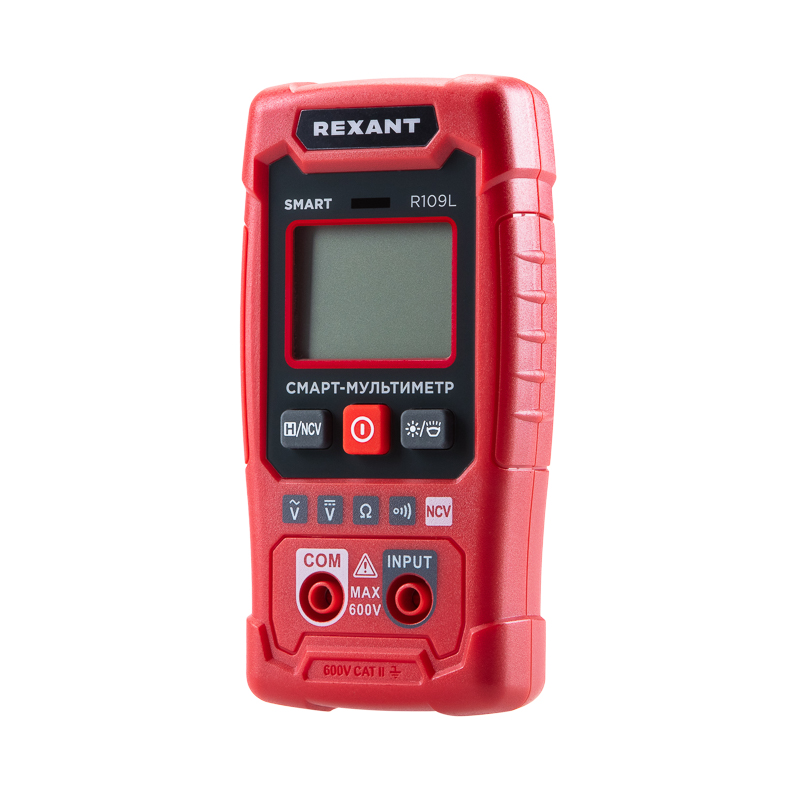

Мультиметр портативный R109L REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000069
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Макс диапазон измерения напряж перемен тока AC600 В
Макс диапазон измерения напряж пост тока DC600 В
Макс диапазон измерения40 Mega-Ohm
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Мин чувст для напряж постоян токаПрочее
Мин чувствительность для постоян токаПрочее
Минимальная чувст для напряж перемен токаПрочее
Описание и назначение
Портативный цифровой мультиметр R109L REXANT представляет собой современное устройство для точных измерений.
Прибор оснащен системой СМАРТ, которая автоматически определяет функции и пределы измеряемых значений, обеспечивая удобство и эффективность использования. Также прибор имеет автоматический выбор диапазонов измерений.

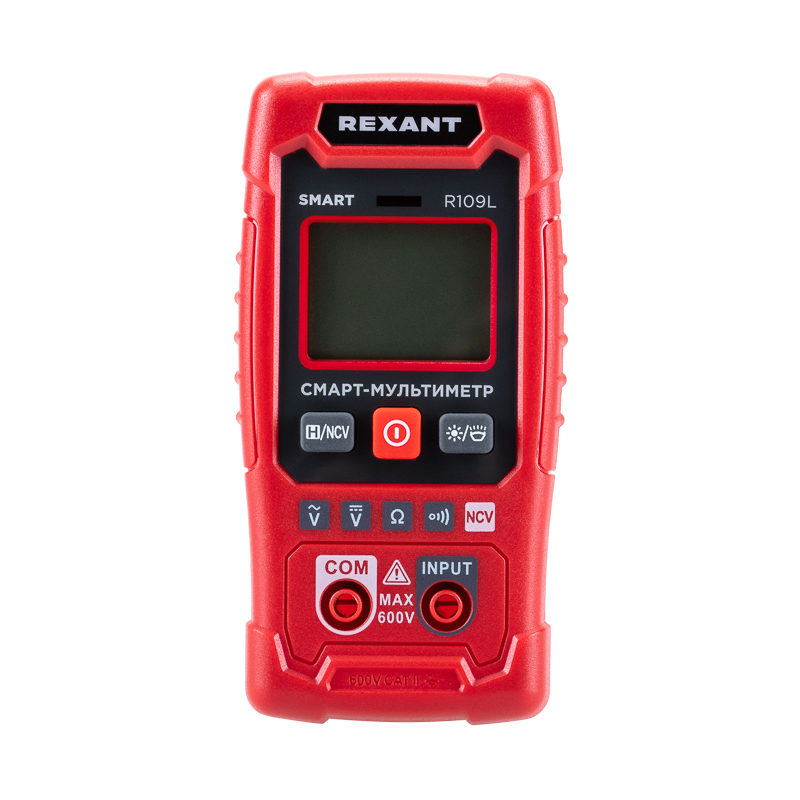

Предусмотрена функция удержания данных на дисплее DATA HOLD, которая позволяет запомнить данные, если измерение проводится в труднодоступном месте. Одна из основных особенностей прибора R109L REXANT - в отсутствии кругового переключателя, управление мультиметром и его функциями осуществляется только кнопками.
Управление мультиметром осуществляется только с помощью кнопок.
Параметры измерений:
Постоянное напряжение: 4В/40В/400В/600В ± (1.0%)
Переменное напряжение: 4В/40В/400В/600В ± (1.0%)
Сопротивление: 4кОм/40кОм/400кОм/4MОм/40MОм ± (1.2%)
Основные функции и особенности:
Система СМАРТ – автоматическое определение функций и пределов измеряемых значений
Автоматический выбор диапазонов измерений
Функция памяти данных DATA HOLD
Режим «прозвонка»
Бесконтактный детектор напряжения NCV с индикацией
Разрядность дисплея: 4000 отсчетов
Количество измерений в секунду: 3
Функция подсветки рабочей области
Автоматическое отключение питания через 15 минут

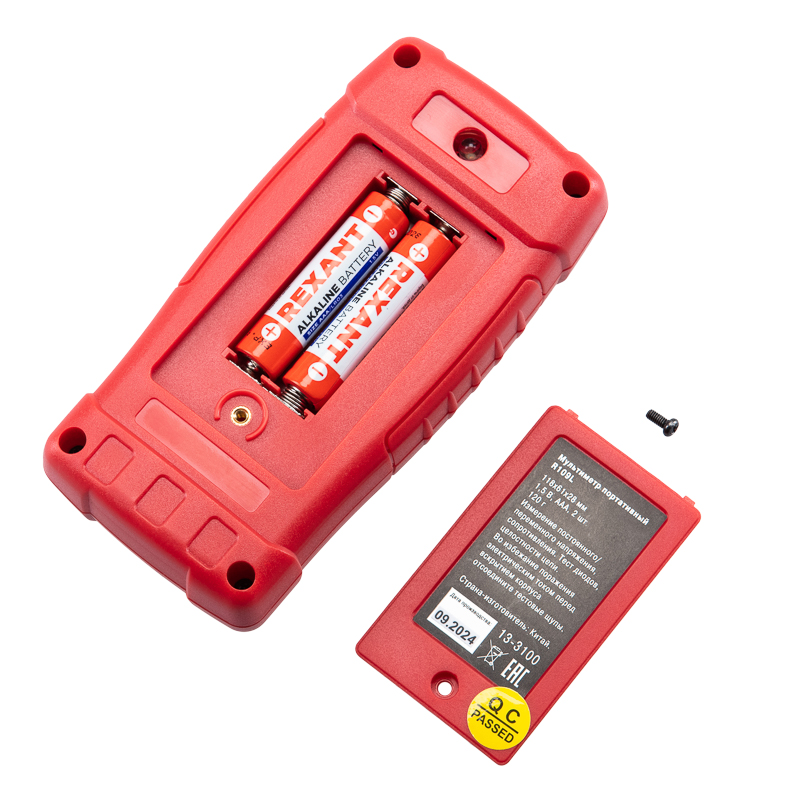

Батареи: 1,5 В ААА, 2 шт.
Вес с батареями: 120 г
Габариты: 118х61х28 мм

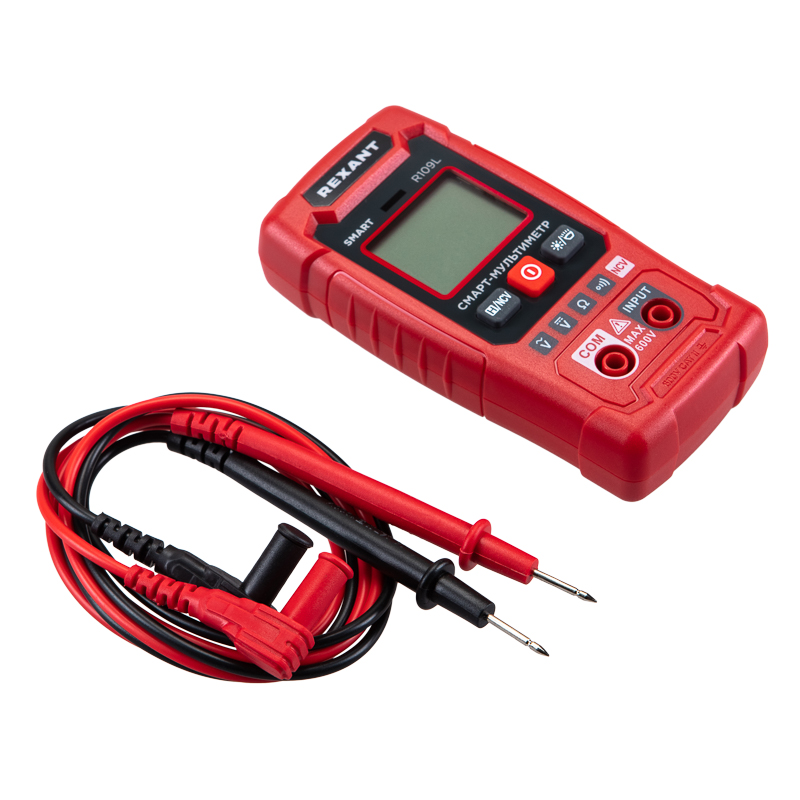

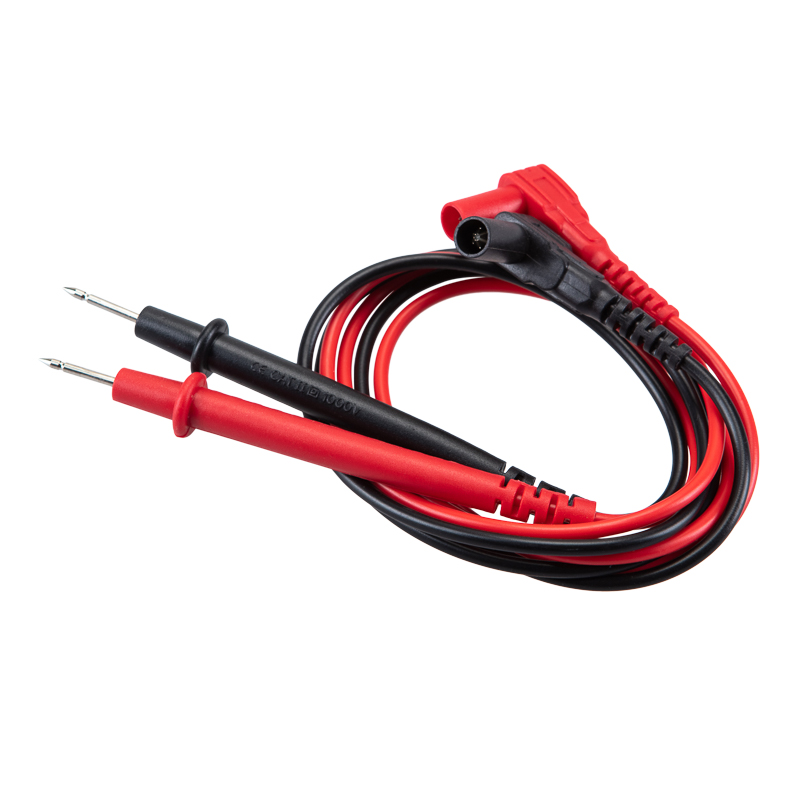

Комплект поставки: мультиметр, измерительные щупы, батареи, инструкция
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Измерение температурыEF000598 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | 0–40 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Измерение температуры RTDEF009854 | Нет |
| Измерение температуры TCEF009855 | Нет |
Электрические и световые параметры 27
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| НапряжениеEF000213 | 3 |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение мощностиEF000597 | Нет |
| Измерение частотыEF000599 | Нет |
| Тест на сопротивление или проверка диодовEF004615 | Нет |
| Мин чувст для напряж постоян токаEF004838 | Прочее |
| Мин чувствительность для постоян токаEF004839 | Прочее |
| Минимальная чувст для напряж перемен токаEF004840 | Прочее |
| Минимальная чувст для перемен токаEF004841 | Прочее |
| Минимальная чувст для сопротивлениеEF004842 | Прочее |
| Макс диапазон измерения напряж перемен тока ACEF004989 | 600 В |
| Макс диапазон измерения напряж пост тока DCEF004990 | 600 В |
| Номинал. тестовое напряжение 100 ВEF005117 | Нет |
| Номинал. тестовое напряжение 1000 ВEF005118 | Нет |
| Номинал. тестовое напряжение 250 ВEF005119 | Нет |
| Номинал. тестовое напряжение 500 ВEF005121 | Нет |
| Номинал. тестовое напряжение 10 ВEF009856 | Нет |
| Номинал. тестовое напряжение 50 ВEF009857 | Нет |
| Измерение мощности и энергииEF009860 | Нет |
| Анализ гармоник и качества электроэнергииEF009861 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | true |
| Макс. измерение напряжения перемен. тока ACданные поставщика | 600 В |
| Макс. измерение напряжения постоян. тока DCданные поставщика | 600 В |
| Макс. измерение сопротивленияданные поставщика | 40 МОм |
| Переменная регулировка частоты VFCданные поставщика | false |
| Фильтр низких частот LPFданные поставщика | false |
Материалы и конструкция 2
| ЦветEF000007 | Красный |
|---|---|
| Материал корпусаEF001596 | Пластик |
Механические характеристики 1
| Измерение циклов работыEF005336 | Нет |
|---|
Классификация и назначение 5
| Категория измерения цепиEF005014 | Категория II |
|---|---|
| Тип дисплеяEF008244 | ЖК |
| Применениеданные поставщика | Электроизмерительный прибор |
| Серияданные поставщика | Мультиметр |
| Тип источника питанияданные поставщика | АААх2 |
Прочие характеристики 36
| Запоминание измеренного значенияEF000307 | Нет |
|---|---|
| ИндикацияEF000350 | Цифровой (-ая) |
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| С измерением децибелов - дБEF000600 | Нет |
| Хранение данныхEF001849 | Да |
| ИК - инфракрасный - интефейсEF003861 | Нет |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Интерфейс BluetoothEF004540 | Нет |
| Измерение индукцииEF004789 | Нет |
| Измерение проводимостиEF004899 | Нет |
| Макс диапазон измеренияEF004997 | 40 Mega-Ohm |
| Макс объем храненияEF005002 | Нет |
| МультидисплейEF005005 | Нет |
| Мин объем храненияEF005029 | Нет |
| Измерение относительного значенияEF005205 | Нет |
| Память пиковых значенийEF005300 | Нет |
| Аналоговая шкалаEF009852 | Нет |
| Измерение миллиом с 4-проводной техникой - соединение КельвинаEF009853 | Нет |
| Проверка симметрии кабеля для двухпроводных соединений a-b-EEF009859 | Нет |
| Измерение скорости вращенияEF009862 | Нет |
| Автоматический разрыватель целиEF009863 | Да |
| Автоотключениеданные поставщика | true |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Подсветка гнезд щуповданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | true |
| Проверка диодовданные поставщика | false |
| Разрядность дисплеяданные поставщика | 4000 |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Измерение длины кабеляEF009858 | Нет |
|---|---|
| Высота изделияданные поставщика | 2.8 см |
| Длина изделияданные поставщика | 11.8 см |
| Ширина изделияданные поставщика | 6.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 9.2 × 3.9 × 14.2 см | 0.167 | 0.001 | |
| Групповая упаковка спец упаковка кор (60 шт) | 60 шт | 49.9 × 26.7 × 31.1 см | 10.785 | 0.041 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.2 × 3.9 × 14.2 см
- Вес, кг
- 0.167
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (60 шт)
- В упаковке
- 60 шт
- Габариты
- 49.9 × 26.7 × 31.1 см
- Вес, кг
- 10.785
- Объём, м³
- 0.041
- EAN / GTIN
