Зажим «Крокодил» 15А 53мм REXANT
SDS_Group · артикул 16-0009
Изображение может отличаться от конкретного исполнения.
REXANT

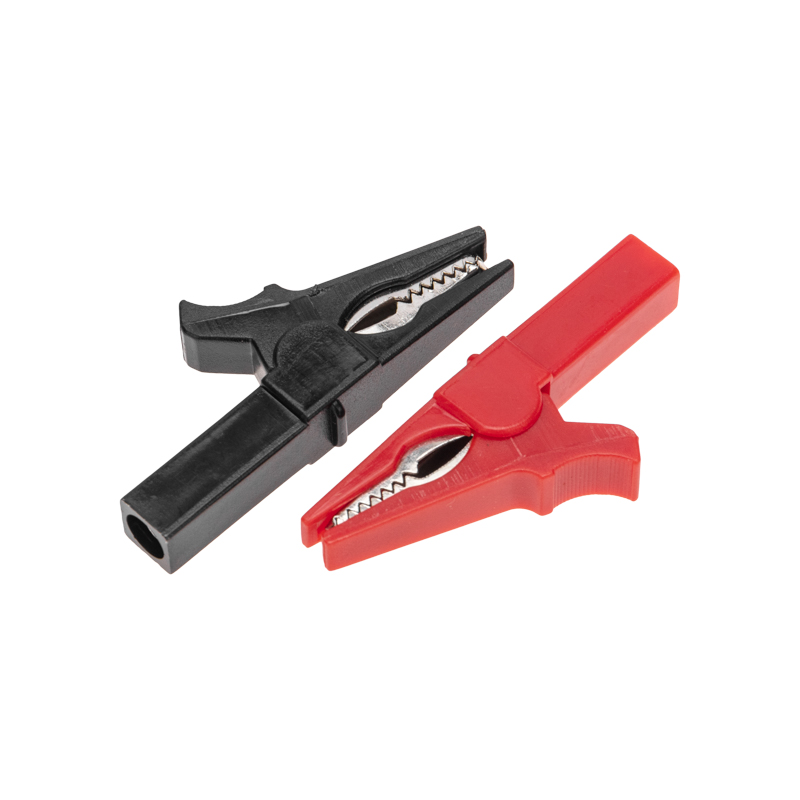

Зажим «Крокодил» для тестера 15А, 53мм, гнездо Banana REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001195
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Допустимая нагрузка по току15 А
Гнездо для подключения к приборуПрочее
Тип изоляционного материалаПоливинилхлорид (ПВХ)
Категория измерительной цепиПрочее
Зажим типа крокодилДа
Модель/исполнениетип "Крокодил"
Цвет изоляцииКрасный + черный
Температура эксплуатации-30–50
Описание и назначение
Зажим «крокодил» – это электромеханическое устройство, предназначенное для оперативного соединения или разъединения контакта проводов при выполнении измерительных работ или при монтаже электрических и слаботочных сетей.

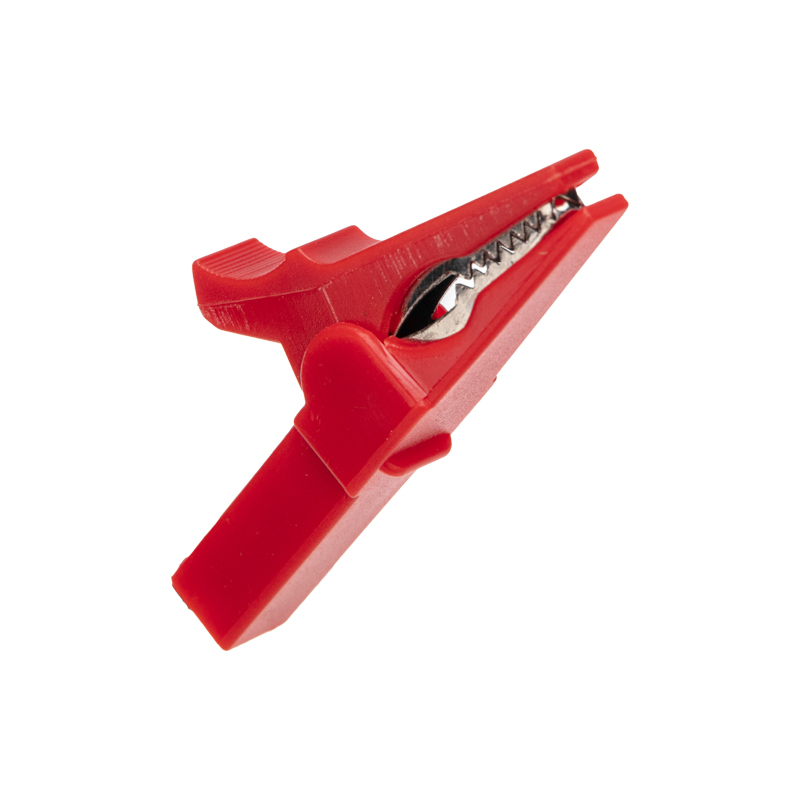

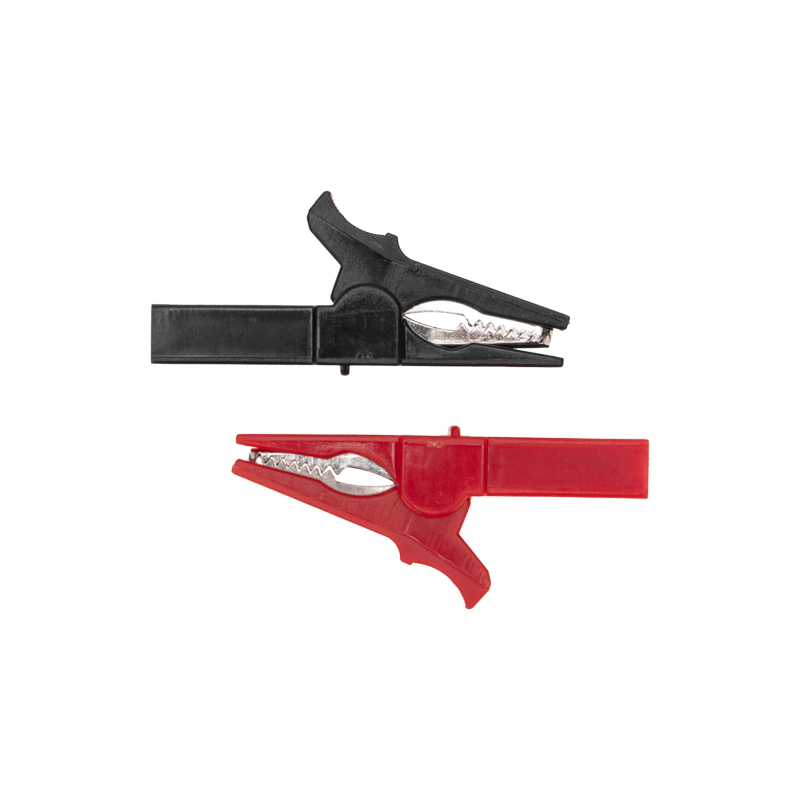

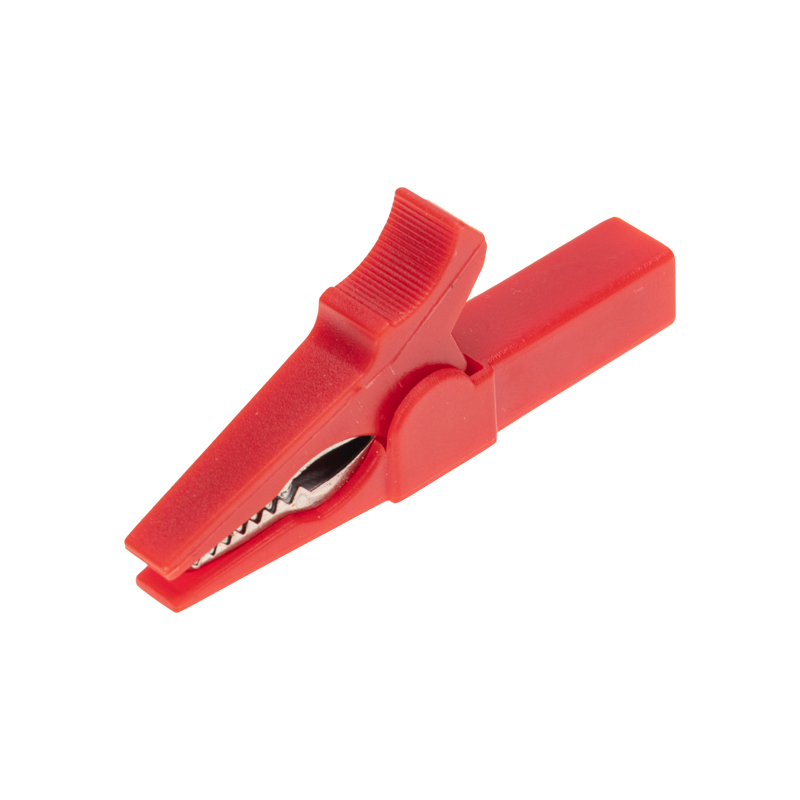

Зажим состоит из двух деталей с зубцами, которые в середине скреплены специальным штифтом и могут вращаться вокруг оси соединения под определенным углом.

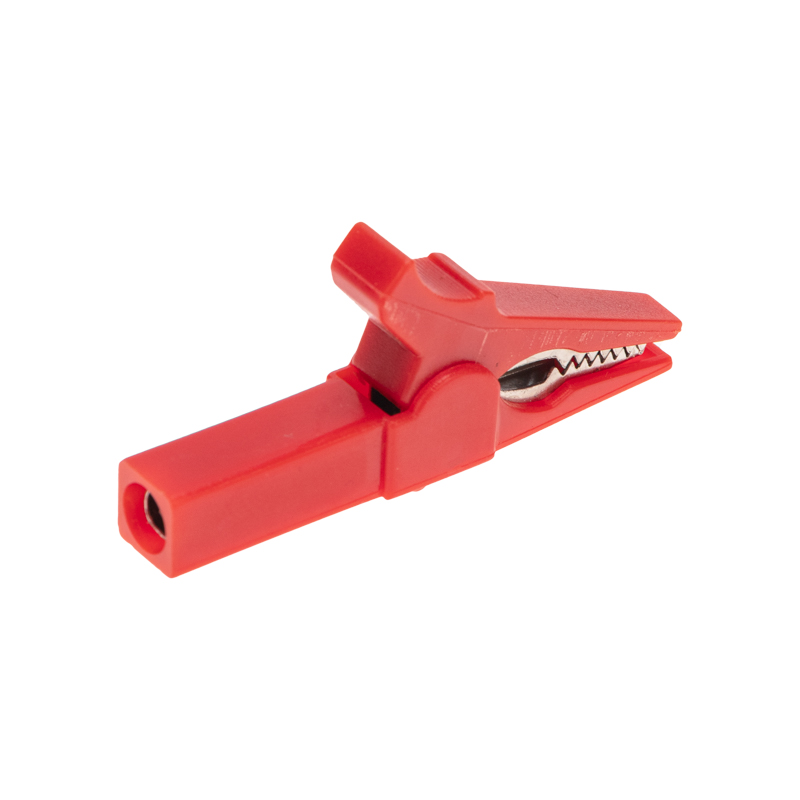

К одной из деталей через разъем Banana диаметром 4 мм монтируется контактный провод, оснащенный соответствующим штекером. Данный вид разъема является одним из самых популярных соединителей в электротехнике, который подходит к большинству мультиметров.
Сжатие частей обеспечивается пружиной, вставленной с другой стороны штифта.
Контактная часть зажима изготавливается из стали с никелированным покрытием.
Для обеспечения безопасного использования предусмотрена изоляция из ПВХ, которая исключает случайный контакт с другими токоведущими частями и защищает от поражения электрическим током.

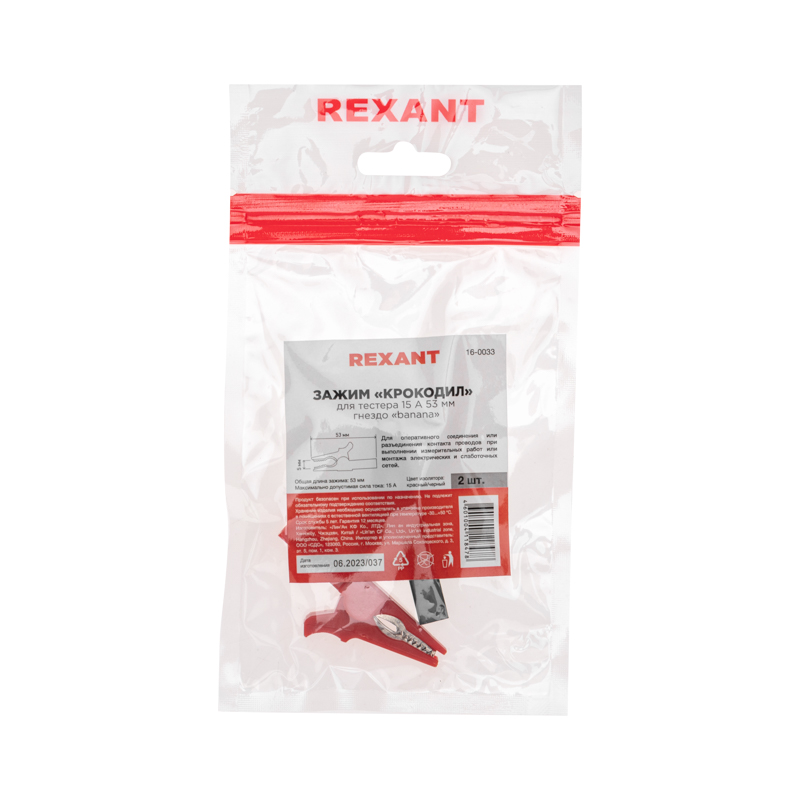

Цена указана за штуку. В упаковке поставляется 2 зажима (1 красный и 1 черный). Минимальная партия отгрузки – 10 упаковок.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -30–50 |
|---|
Электрические и световые параметры 1
| Допустимая нагрузка по токуEF001942 | 15 А |
|---|
Материалы и конструкция 3
| Модель/исполнениеEF000010 | тип "Крокодил" |
|---|---|
| Цвет изоляцииEF001715 | Красный + черный |
| Тип изоляционного материалаEF002520 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Гнездо для подключения к приборуEF001934 | Прочее |
|---|
Механические характеристики 1
| Зажим типа крокодилEF001936 | Да |
|---|
Классификация и назначение 3
| Категория измерительной цепиEF005014 | Прочее |
|---|---|
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Зажим |
Прочие характеристики 2
| Программное обеспечениеEF002040 | Нет |
|---|---|
| С кейсом/сумкойEF005513 | Нет |
Размеры и упаковка
Изделие
| Длина изделияданные поставщика | 5.3 см |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | — | 0.008 | — | |
| Групповая упаковка упак. (2 шт) | 2 шт | 14.1 × 9.3 × 1 | 0.011 | — | |
| Групповая упаковка спец упаковка кор (2 000 шт) | 2000 шт | 48 × 31.2 × 39.2 см | 16.026 | 0.059 |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- —
- Вес, кг
- 0.008
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (2 шт)
- В упаковке
- 2 шт
- Габариты
- 14.1 × 9.3 × 1
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 48 × 31.2 × 39.2 см
- Вес, кг
- 16.026
- Объём, м³
- 0.059
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Зажим «Крокодил» 15А 53мм REXANT
SDS_Group · артикул 16-0009
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
Отказное
PDF · 210,4 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
