Изображение может отличаться от конкретного исполнения.
UNI-T

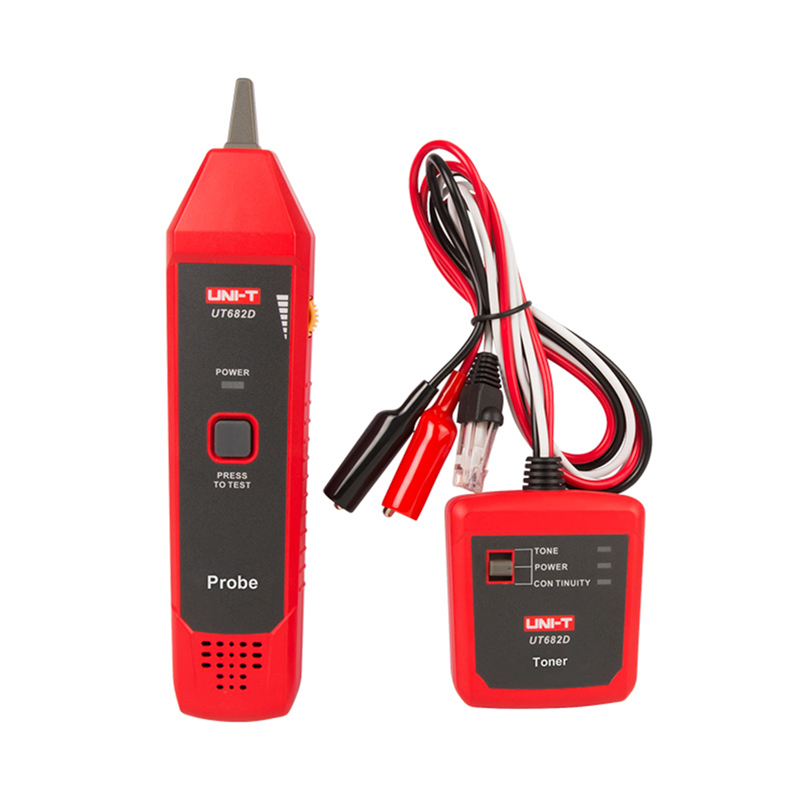

Тестер трассоискатель с генератором сигнала UNI-T UT682D
ИсточникКаталог SDS_Group
КлассификацияEC000305
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель/исполнениеТестер коаксиального кабеля
Подходит для:Многофункциональный
Тип индикацииСветодиод. (LED)
Датчик в комплектеДа
ЦветКрасный
Напряжение9
Тип источника питания«Крона»
Материал корпусаПластик
Описание и назначение
Тестер трассоискатель с генератором сигнала предназначен для обнаружения скрытой проводки, как рабочей, так и поврежденной, а также для проверки состояния телефонной линии. Обеспечивает возможность точного обнаружения телефонных, интернетных и силовых кабелей.
Устройство дает возможность произвести тест уровня постоянного тока: проверить уровень и полярность напряжения.
Прибор позволяет проверить последовательность подключения кабеля Ethernet, а также произвести тест на обрыв или короткое замыкание.
Возможность настройки громкости сигнала обеспечивает удобство работы.
Для работы в шумных средах тестер оснащен функцией подключения гарнитуры.
Индикация низкого заряда предупреждает пользователя о необходимости замены батарей.
Предусмотрен режим двойного цикла измерений.
Комплект поставки: батарея 9 В x 2, кабель RJ11 (UT682), кабель RJ45 (UT682), кабель RJ11 с зажимами "крокодил" (UT682), чехол, руководство по эксплуатации. Упаковка: Блистер под приварку.
Функции отслеживания проводов
Типы проводов: телефонная линия\twisted-пара\электрический провод
Расстояние отслеживания телефонных линий ≥3000 м
Индикация полярности для функции DCV телефонных линий ±(5В~52В)
Различение телефонных линий и кабелей LAN, различение разъемов: да
Выходное напряжение передатчика 8 В постоянного тока с новой батареей
Источник питания передатчика 9В батарея: да
Питание приемника 9В батарея: да
Максимальный ток приемника в режиме ожидания ~10 мА: да
Максимальный рабочий ток приемника <40 мА (AC, RMS): да
Входное напряжение передатчика 60 В постоянного тока
Защита от перепадов напряжения
Условия эксплуатации:
Рабочая температура: 0~40℃; температура хранения: -10~50℃
Рабочая влажность: 20~75%RH
Влажность при хранении: 10~90%RH
Высота над уровнем моря: ≤2000 м
Вес нетто продукта UT682: рередатчик-125 г, приемник-153 г
UT682D: Передатчик - 150 г, приемник - 130 г
Размер изделия UT682: передатчик - 125x48x28 мм, приемник - 195x48x30мм
UT682D: передатчик - 74x68x28 мм, приемник - 208x47x33 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| НапряжениеEF000213 | 9 |
|---|---|
| Подходит для контроля сетевого протоколаEF005829 | Нет |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Модель/исполнениеEF000010 | Тестер коаксиального кабеля |
| Материал корпусаEF001596 | Пластик |
Классификация и назначение 5
| Тип индикацииEF000306 | Светодиод. (LED) |
|---|---|
| Тип источника питанияEF001469 | «Крона» |
| Тип индикацииEF008228 | Светодиод. (LED) |
| Применениеданные поставщика | Обнаружение скрытой проводки |
| Серияданные поставщика | Тестер |
Прочие характеристики 10
| Подходит для:EF000073 | Многофункциональный |
|---|---|
| С интерфейсом ПК/принтеромEF000305 | Нет |
| Запоминание измеренного значенияEF000307 | Нет |
| Дополнительное/расширительное устройствоEF001483 | Нет |
| Датчик в комплектеEF007371 | Да |
| Индикатор уровня батареиданные поставщика | true |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 1 штук |
| Максимальное расстояние теста кабеляданные поставщика | 3000 м |
| Поиск места обрываданные поставщика | true |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 3.3 см |
|---|---|
| Длина изделияданные поставщика | 20.8 см |
| Ширина изделияданные поставщика | 4.7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 11.7 × 4 × 21.5 см | 0.328 | 0.001 | |
| Групповая упаковка спец упаковка кор (20 шт) | 20 шт | 43.3 × 27 × 26.6 см | 7.426 | 0.031 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 11.7 × 4 × 21.5 см
- Вес, кг
- 0.328
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 43.3 × 27 × 26.6 см
- Вес, кг
- 7.426
- Объём, м³
- 0.031
- EAN / GTIN
