UNI-T

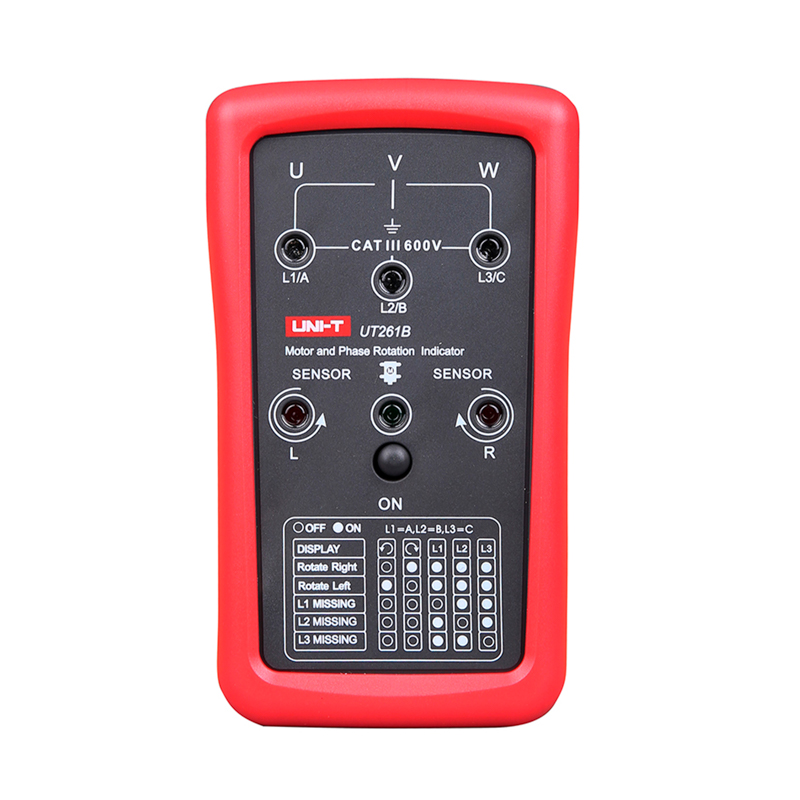

Детектор последовательности фаз UNI-T UT261B
ИсточникКаталог SDS_Group
КлассификацияEC001189
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Частота15–400 Гц
Напряжение90–600 В
ИндикацияСветодиод. (LED)
Индикация 3 фазДа
Тестер направления вращения мотораДа
Бесконтактное определение вращенияНет
Описание и назначение
Детектор последовательности фаз предназначен для определения чередования фаз трехфазного питания, индикации отсутствия фаз и вращения фаз двигателя.
Изделие выдерживает удары с высоты до 2 метров, что обеспечивает долгий срок службы в различных условиях эксплуатации.
Светодиод индикации чередования фаз позволяет быстро и надежно определить последовательность фаз.
Светодиод индикации отсутствия фазы предупредит пользователя о возможных проблемах с электрическим питанием, что позволит своевременно принять меры по их устранению.
Светодиод индикации вращения двигателя даст информацию о направлении вращения двигателя.
В комплект поставки входят батарея, тестовый провод с зажимом "крокодил" x 3, руководство, чехол.
Напряжение переменного тока (В) 90В~600В
Частота (Гц) 15Гц~400Гц
Рабочий ток (А) <3 мА
Светодиод индикации чередования фаз
Светодиод индикации отсутствия фазы
Светодиод индикации вращения двигателя
Питание: 9 В батарея (6F22)
Цвет изделия: красный и серый
Масса нетто: 180 г
Размер изделия: 123x71x29 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| ЧастотаEF000416 | 15–400 Гц |
|---|---|
| Индикация 3 фазEF001902 | Да |
| Тестер направления вращения мотораEF001903 | Да |
| НапряжениеEF002355 | 90–600 В |
| Измерение напряженияданные поставщика | 90 - 600 В |
| Измерение рабочей частотаданные поставщика | 15 - 400 Гц |
| Измерение токаданные поставщика | 3 мА |
Монтаж и подключение 1
| Бесконтактное определение вращенияEF001904 | Нет |
|---|
Классификация и назначение 3
| Применениеданные поставщика | Определение чередования фаз |
|---|---|
| Серияданные поставщика | Детектор последовательности фаз |
| Тип и количество элементов питанияданные поставщика | 1х6F22 |
Прочие характеристики 2
| ИндикацияEF000350 | Светодиод. (LED) |
|---|---|
| Источник питанияданные поставщика | Батарея |
Размеры и упаковка
Изделие
| Высота изделияданные поставщика | 12.3 см |
|---|---|
| Длина изделияданные поставщика | 7.1 см |
| Ширина изделияданные поставщика | 2.9 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 21.7 × 15.9 × 5.7 см | 0.517 | 0.002 | |
| Групповая упаковка спец упаковка кор (20 шт) | 20 шт | 45.7 × 31.1 × 34.8 см | 10.299 | 0.049 |
