UNI-T

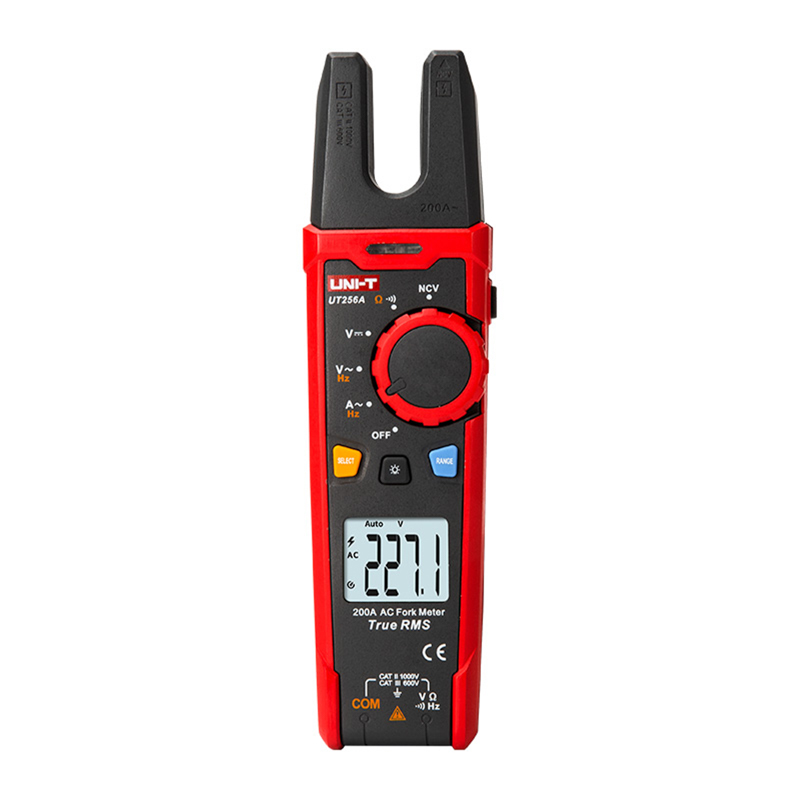

Токовые клещи UNI-T UT256A
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока200–200 А
Размер клещей в открытом состоянии10 мм
Тип токаПостоян./перемен. ток (AC/DC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Категория измерения цепиКатегория III
Диапазон измерения сопротивленияДа
Тест на непрерывностьДа
Описание и назначение
Токовые клещи – это устройство для измерения электрического тока в проводнике.
Функция автоматического диапазона позволяет мгновенно определить наиболее подходящий диапазон для измерения. Удержание данных позволяет зафиксировать результат измерения на дисплее для дальнейшего анализа или записи.
Зуммер обеспечивает оповещение о наличии непрерывности в цепи. Индикатор заряда батареи помогает избежать непредвиденных сбоев в работе.
Яркий ЖК-дисплей с подсветкой обеспечивает четкое отображение данных даже при недостаточной освещенности.
Бесконтактный датчик напряжения (NCV) обеспечивает возможность обнаружения напряжения без физического контакта с проводами, что повышает безопасность.
Для экономии заряда батареи токовые клещи автоматически отключаются после определенного периода неактивности.
В комплект входят батареи, тестовые провода, руководство на английском языке.
Сертификаты CE/RoHS/cETLus
Нормы безопасности: CAT II 1000 В, CAT III 600 В
Переменный ток (A): 200A ±(1,8%+5)
Напряжение переменного тока (В): 1000 В ±(1,2%+3)
Постоянное напряжение (В): 1000 В ±(0,8%+3)
Сопротивление (Ω): 60MΩ ±(1%+2)
Частота (Гц): 10~10кГц ±(0,1%+5)
Разрядность дисплея: 6000
NCV: да
Питание: 1,5 В батарея (LR6) x 2
Дисплей: 35x26 мм
Вес нетто изделия: 248 г
Размер изделия: 217x58,8x38,5 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Нет |
|---|
Электрические и световые параметры 20
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 200–200 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение емкостиEF000597 | Нет |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Нет |
| Измерение утечки токаEF001832 | Нет |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Да |
| Бесконтактный детектор напряжения (NCV)данные поставщика | true |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 1000 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 200 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 1000 В |
| Низкочастотный фильтр (LPF)данные поставщика | false |
| Погрешность при макс.измерении перемен. напряжения ± (AC)данные поставщика | 1.2 % |
| Погрешность при макс.измерении перемен. тока ± (AC)данные поставщика | 1.8 % |
| Погрешность при макс.измерении постоян. напряжения ± (DC)данные поставщика | 0.8 % |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 2
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
|---|---|
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 5
| Тип источника питанияEF001469 | Пальчиковая (AA, Mignon) |
|---|---|
| Категория измерения цепиEF005014 | Категория III |
| Тип дисплеяEF008244 | ЖК |
| Применениеданные поставщика | Измерение электрического тока |
| Серияданные поставщика | Токовые клещи |
Прочие характеристики 23
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 2 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Разрядность дисплеяданные поставщика | 6000 |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 10 мм |
|---|---|
| Высота изделияданные поставщика | 3.85 см |
| Длина изделияданные поставщика | 21.7 см |
| Ширина изделияданные поставщика | 5.88 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 23.3 × 9 × 6 см | 0.414 | 0.001 | |
| Групповая упаковка спец упаковка кор (20 шт) | 20 шт | 48.7 × 29.8 × 20.8 см | 9.038 | 0.03 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 23.3 × 9 × 6 см
- Вес, кг
- 0.414
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 48.7 × 29.8 × 20.8 см
- Вес, кг
- 9.038
- Объём, м³
- 0.03
- EAN / GTIN
