Сертификат или декларация
ДС ТР ТС 004, 020
PDF · 194,5 КБ
Изображение может отличаться от конкретного исполнения.
UNI-T

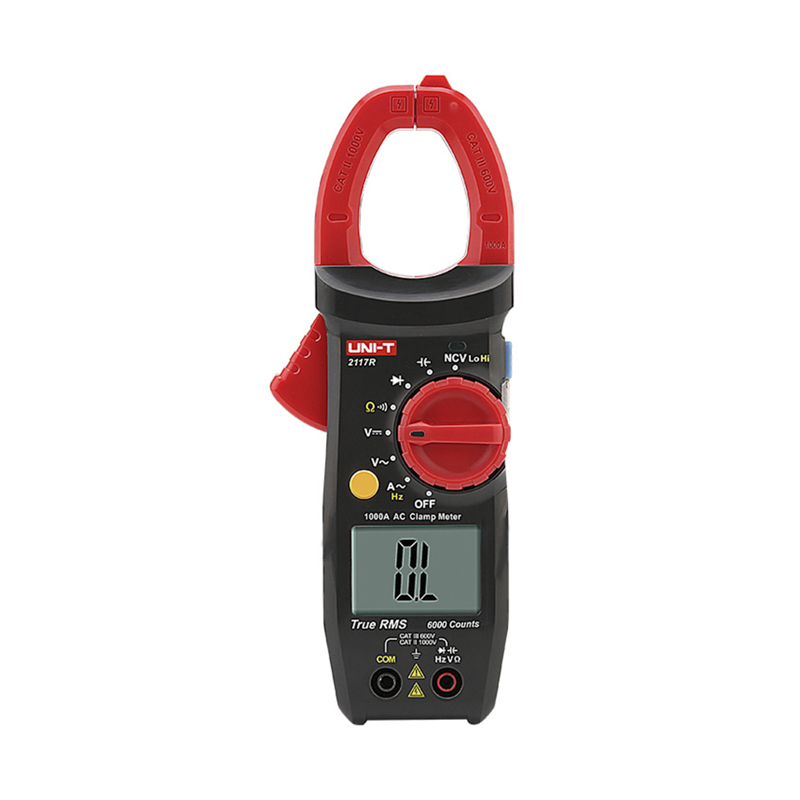

Токовые клещи UNI-T UT2117R
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока1000–1000 А
Размер клещей в открытом состоянии33 мм
Тип токаПостоян./перемен. ток (AC/DC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Категория измерения цепиКатегория II
Диапазон измерения сопротивленияДа
Точное измер RMS-системы управ записямиДа
Описание и назначение
Токовые клещи предназначены для измерения электрического тока в проводнике.
Устройство измеряет истинное среднеквадратичное значение True RMS. Автоматический диапазон позволяет прибору самостоятельно выбирать оптимальный диапазон измерений.
Функция диодного теста позволяет оперативно проверить диоды, а функция и прозвонки цепи – осуществить тестирование на наличие обрывов или коротких замыканий.
Бесконтактный датчик напряжения (NCV) обеспечивает возможность обнаружения напряжения без физического контакта с проводами, что повышает безопасность.
Функция удержания данных поможет легко сохранить результаты измерений для последующего анализа. Подсветка ЖК-дисплея обеспечивает хорошую видимость даже при недостаточном освещении.
Автоматическое отключение питания помогает экономить заряд батареи. Индикация низкого заряда батареи предупреждает о необходимости замены батарей.
В комплект входят щупы, руководство, чехол, батареи.
Сертификаты: CE/UKCA
Переменный ток (A): 1000A ± (1,5%+4)
Частота переменного тока (Гц): 20Гц-10кГц ± (1,0%+5)
Напряжение переменного тока (В): 1000В ± (1,0%+2)
Напряжение постоянного тока (В): 1000В ± (0,7%+3)
Сопротивление (Ω): 60MΩ ± (0.8%+2)
Емкость (F): 6 мкФ ± (4%+5)
Разрядность дисплея: 6000
Открытие клещей: 33 мм
Истинное среднеквадратичное значение: да
Автоматический диапазон: да
Диодный тест: да
NCV: да
Удержание данных: да
Подсветка ЖК-дисплея: да
Автоматическое отключение питания: приблизительно через 15 минут
Прозвонка цепи: да
Индикация низкого заряда батареи ≤2,5 В
Защита входа: да
Класс безопасности CATII 1000V/CATⅢ 600V
Питание: AAA 1,5 В x 2 шт
Вес: 210 г
Размер: 204x63x38 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Нет |
|---|
Электрические и световые параметры 20
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 1000–1000 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Да |
| Измерение емкостиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Да |
| Измерение утечки токаEF001832 | Нет |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Да |
| Бесконтактный детектор напряжения (NCV)данные поставщика | true |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 1000 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 1000 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 1000 В |
| Низкочастотный фильтр (LPF)данные поставщика | false |
| Погрешность при макс.измерении перемен. напряжения ± (AC)данные поставщика | 1 % |
| Погрешность при макс.измерении перемен. тока ± (AC)данные поставщика | 1.5 % |
| Погрешность при макс.измерении постоян. напряжения ± (DC)данные поставщика | 0.7 % |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 2
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
|---|---|
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 5
| Тип источника питанияEF001469 | Мизинчиковая (AAA, Micro) |
|---|---|
| Категория измерения цепиEF005014 | Категория II |
| Тип дисплеяEF008244 | ЖК |
| Применениеданные поставщика | Измерение электрического тока |
| Серияданные поставщика | Токовые клещи |
Прочие характеристики 23
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | true |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 2 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Разрядность дисплеяданные поставщика | 6000 |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 33 мм |
|---|---|
| Высота изделияданные поставщика | 3.8 см |
| Длина изделияданные поставщика | 20.4 см |
| Ширина изделияданные поставщика | 6.3 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 8.8 × 6.1 × 23.4 см | 0.327 | 0.001 | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 49 × 30.4 × 38.8 см | 15.447 | 0.058 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.8 × 6.1 × 23.4 см
- Вес, кг
- 0.327
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- 49 × 30.4 × 38.8 см
- Вес, кг
- 15.447
- Объём, м³
- 0.058
- EAN / GTIN
