Изображение может отличаться от конкретного исполнения.
UNI-T

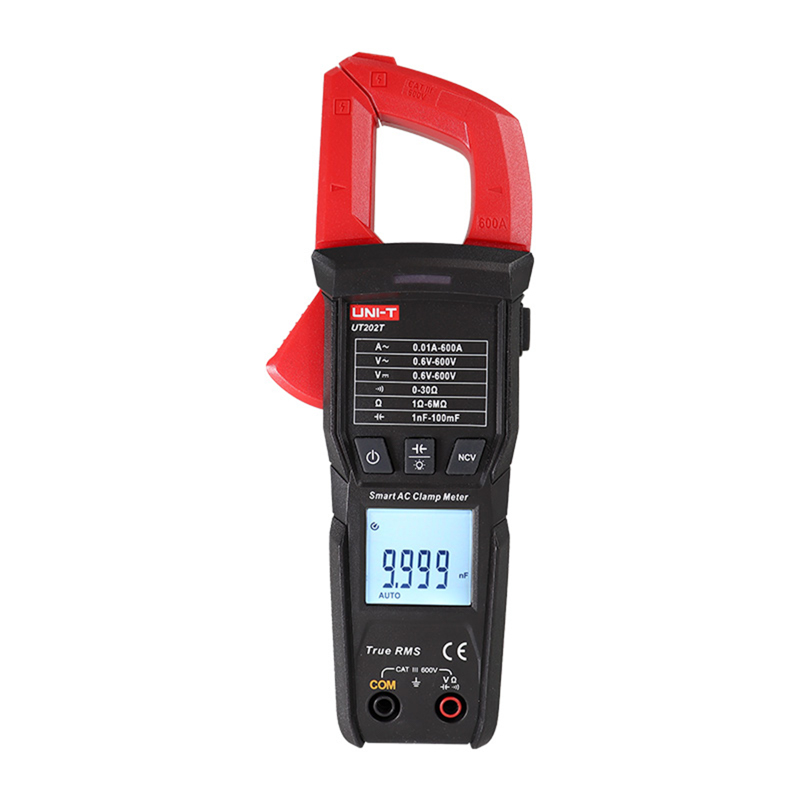

Токовые клещи UNI-T UT202T
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока600–600 А
Размер клещей в открытом состоянии28 мм
Тип токаПостоян./перемен. ток (AC/DC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Категория измерения цепиКатегория III
Диапазон измерения сопротивленияДа
Точное измер RMS-системы управ записямиДа
Описание и назначение
Токовые клещи – это устройство для измерения электрического тока в проводнике.
Возможность управления одной рукой обеспечивают удобство и эффективность при проведении измерений.
Прибор измеряет истинное среднеквадратичное значение True RMS.
Диаметр открытых клещей составляет 28 мм. Двойной дисплей с отображением V+HZ (напряжение и частота) и A+HZ (ток и частота) обеспечивает максимальную информативность и удобство при чтении измерений.
Яркая подсветка и встроенный фонарик обеспечивают отличную видимость даже в условиях недостаточного освещения.
Бесконтактный датчик напряжения (NCV) обеспечивает возможность обнаружения напряжения без физического контакта с проводами, что повышает безопасность. Степень защиты – CAT III 600V.
В комплект входят тестовые провода, батарейки, руководство по эксплуатации, чехол. Изделие поставляется в картонной коробке.
Напряжение постоянного тока: (В) 600 В
Напряжение переменного тока: (В) 600 В
Переменный ток (A): 600A
Сопротивление (Ω): 6MΩ
Частота (Гц): 40Гц~1000Гц
Емкость (F): 100 мкф
Автоматический выбор диапазона: да
Прозвонка цепи: да
Звуковая, визуальная индикация: да
Индикация низкого уровня заряда батареи: ＜2,4 В приблизительно
Удержание данных: да
Автоматическое отключение питания: приблизительно 15 минут
Фонарик: да
Класс безопасности: CAT Ⅲ 600 В
Питание: AAA 1,5 В x 2
Вес нетто: 241 г
Размер: 201,5x47x28 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Нет |
|---|
Электрические и световые параметры 17
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 600–600 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Да |
| Измерение емкостиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Да |
| Измерение утечки токаEF001832 | Нет |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Да |
| Бесконтактный детектор напряжения (NCV)данные поставщика | true |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 600 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 600 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 600 В |
| Низкочастотный фильтр (LPF)данные поставщика | false |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 2
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
|---|---|
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 4
| Тип источника питанияEF001469 | Мизинчиковая (AAA, Micro) |
|---|---|
| Категория измерения цепиEF005014 | Категория III |
| Применениеданные поставщика | Измерение электрического тока |
| Серияданные поставщика | Токовые клещи |
Прочие характеристики 22
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | true |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 2 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 28 мм |
|---|---|
| Высота изделияданные поставщика | 2.8 см |
| Длина изделияданные поставщика | 20.15 см |
| Ширина изделияданные поставщика | 4.7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 8.7 × 5.6 × 23.3 см | 0.403 | 0.001 | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 48.8 × 30.3 × 38.9 см | 17.116 | 0.058 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.7 × 5.6 × 23.3 см
- Вес, кг
- 0.403
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- 48.8 × 30.3 × 38.9 см
- Вес, кг
- 17.116
- Объём, м³
- 0.058
- EAN / GTIN
