UNI-T

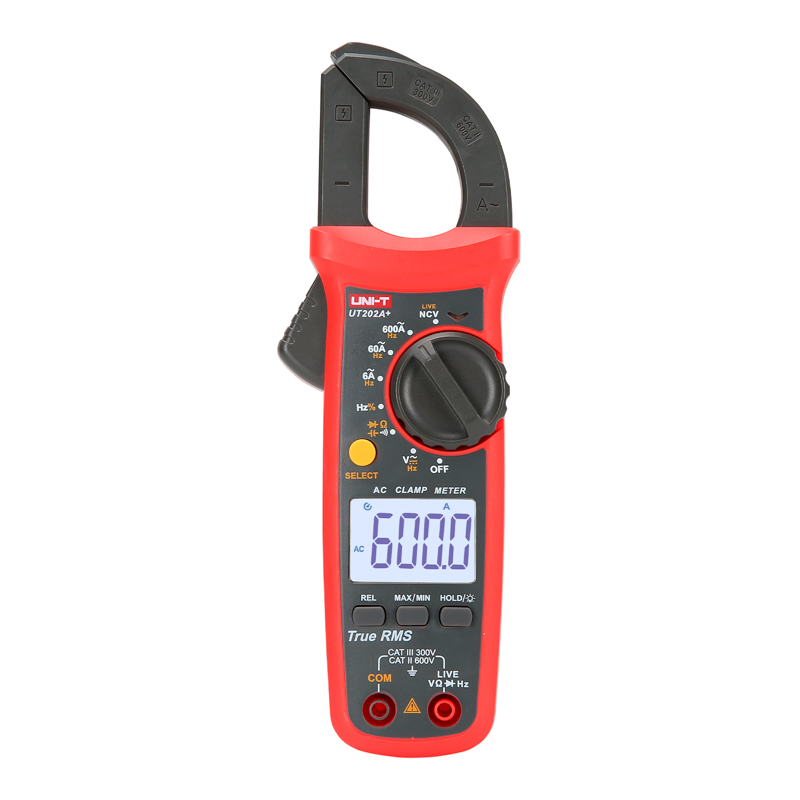

Токовые клещи UNI-T UT202A+
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока600–600 А
Размер клещей в открытом состоянии28 мм
Тип токаПостоян./перемен. ток (AC/DC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Категория измерения цепиКатегория II
Диапазон измерения сопротивленияДа
Точное измер RMS-системы управ записямиДа
Описание и назначение
Токовые клещи – это устройство для измерения электрического тока в проводнике.
Прибор измеряет истинное среднеквадратичное значение True RMS. Подсветка, большой экран и четкие цифры делают чтение измерений удобным и понятным.
Токовые клещи измеряют емкость до 60 мкФ, что расширяет их функциональность. Индикация низкого уровня заряда предупреждает пользователя о необходимости замены батарей.
Предусмотрена функция тестирования провода под напряжением.
В комплект поставки входят батарейки, тестовые провода, термопара, руководство по эксплуатации, чехол. Изделие поставляется в картонной коробке.
Переменный ток (A): 600A ±(2%+10)
Частота переменного тока (Гц): 50Гц~100Гц ±(1%+5)
Напряжение переменного тока: (В) 600 В ±(0,8%+5)
Частота переменного напряжения (Гц): 10Гц~10кГц ±(1%+5) 10Гц~60кГц
Напряжение постоянного тока (А): 600В ±(0,5%+2)
Сопротивление (Ω:) 40MΩ 60MΩ ±(0.8%+2)
Емкость (F): 60mF ±(4%+5)
Частота (Гц): 10Гц~10МГц ±(0,1%+4)
Разрядность дисплея: 6000 отсчетов
Автоматический выбор диапазона
Диаметр открытых клещей: 28мм
NCV: да
Тест проводов под напряжением: да
Прозвонка цепи: да
Тест диодов: да
MAX/MIN: да
Режим относительных измерений: да
Удержание данных: да
Индикация низкого уровня заряда батареи: да
Автоматическое отключение питания: да
Питание 1,5 В батарея (R03) x 2
Дисплей: 37x25 мм
Масса нетто: 248 г
Размер изделия: 215x63x36 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Нет |
|---|
Электрические и световые параметры 20
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 600–600 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Да |
| Измерение емкостиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Да |
| Измерение утечки токаEF001832 | Нет |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Да |
| Бесконтактный детектор напряжения (NCV)данные поставщика | true |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 600 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 600 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 600 В |
| Низкочастотный фильтр (LPF)данные поставщика | false |
| Погрешность при макс.измерении перемен. напряжения ± (AC)данные поставщика | 0.8 % |
| Погрешность при макс.измерении перемен. тока ± (AC)данные поставщика | 2 % |
| Погрешность при макс.измерении постоян. напряжения ± (DC)данные поставщика | 0.5 % |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 4
| Тип источника питанияEF001469 | Мизинчиковая (AAA, Micro) |
|---|---|
| Категория измерения цепиEF005014 | Категория II |
| Применениеданные поставщика | Измерение электрического тока |
| Серияданные поставщика | Токовые клещи |
Прочие характеристики 23
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | false |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | true |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 2 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Разрядность дисплеяданные поставщика | 6000 |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | true |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 28 мм |
|---|---|
| Высота изделияданные поставщика | 3.6 см |
| Длина изделияданные поставщика | 21.5 см |
| Ширина изделияданные поставщика | 6.3 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 8.5 × 5.7 × 23.6 см | 0.388 | 0.001 | |
| Групповая упаковка спец упаковка кор (40 шт) | 40 шт | 50 × 32 × 38.8 см | 16.805 | 0.062 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.5 × 5.7 × 23.6 см
- Вес, кг
- 0.388
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- 50 × 32 × 38.8 см
- Вес, кг
- 16.805
- Объём, м³
- 0.062
- EAN / GTIN
