Токовые клещи MS2138 MASTECH
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока1000–1000 А
Текущий диапазон измерения постоян тока0.01–1000 А
Размер клещей в открытом состоянии40 мм
Тип токаПостоян./перемен. ток (AC/DC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияРучной/автоматический
Категория измерения цепиКатегория III
Диапазон измерения сопротивленияДа
Описание и назначение

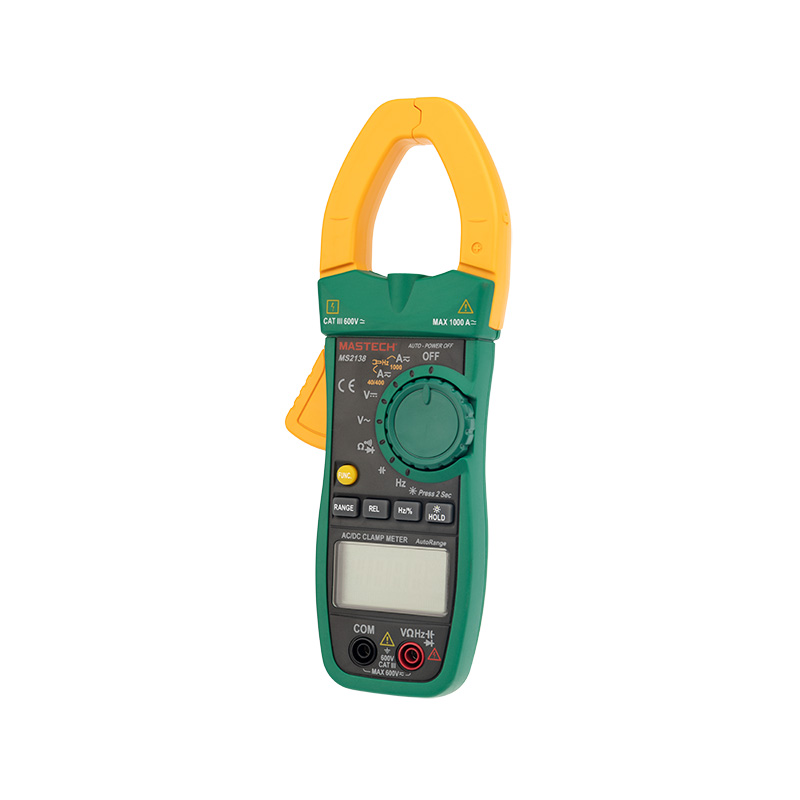

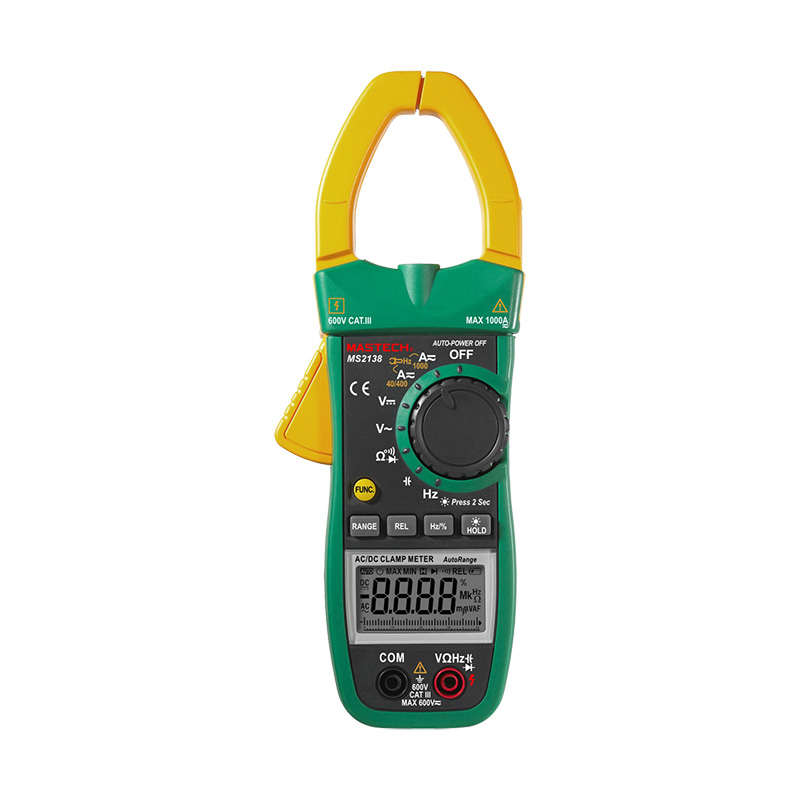

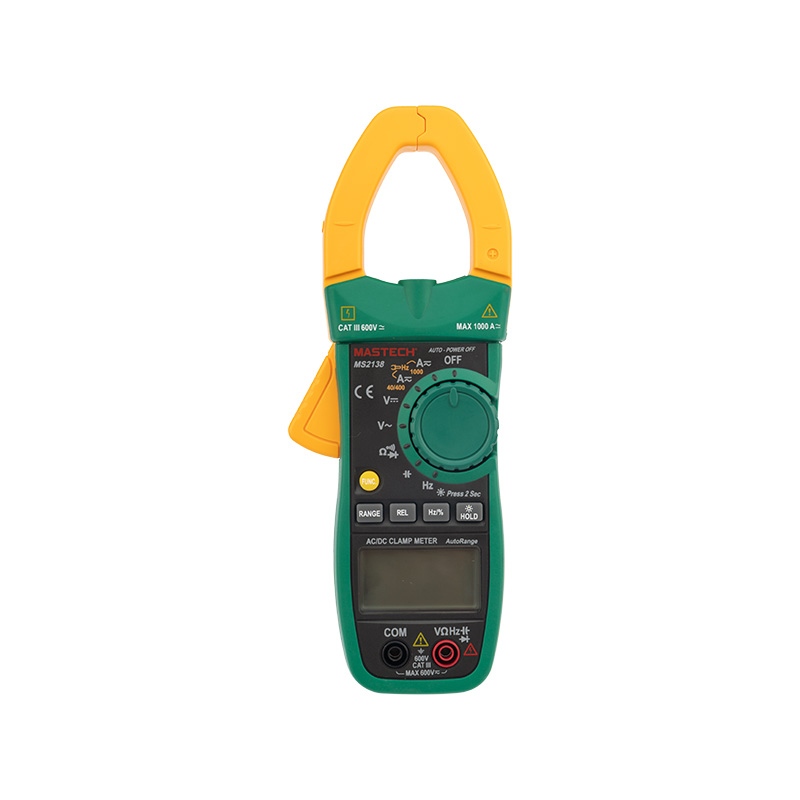

Токовые клещи MASTECH MS2138 позволяют измерять бесконтактным способом силу тока, а также с помощью щупов измерять величину напряжения, сопротивления и частоту. Прибор полностью соответствует стандартам электробезопасности. В токовых клещах MASTECH MS2138 предусмотрена подсветка дисплея для читаемости полученных результатов в условиях недостаточной видимости, а также подсветка раскрыва клещей для видимости объекта измерений.
С помощью кнопки DATA HOLD можно зафиксировать последний полученный результат. Прибор автоматически отключится в случае длительного простоя. В токовых клещах MASTECH MS2138 предусмотрена также функции проверки диодов и прозвонка электрической цепи на качество соединения.
Характеристики:
Разрядность шкалы дисплея: 4000 отсчетов
Бесконтактное измерение частоты тока в клещах: 0,01 Гц…~1 кГц, погрешность ±1,5% ±5 единиц счета
Автоматический выбор пределов измерений
Возможность ручного выбора предела измерений
Переменный ток: 0,01 А…1000 А, погрешность ±2,5% ±6 единиц счета
Постоянный ток: 0,01 А…1000 А, погрешность ±3% ±6 единиц счета
Переменное напряжение: 1 мВ…600 В, базовая погрешность ±0,8% ±3 единицы счета
Постоянное напряжение: 0,1 мВ…600 В, базовая погрешность ±0,7% ±3 единицы счета
Сопротивление: 0,1 Ом…40 МОм, базовая погрешность ±0,8% ±3 единицы счета
Емкость: 10 пФ...4 000 мкФ, погрешность ±4% ±5 единиц счета
Частота: 0,1 Гц...10 МГц, погрешность ±0,5% ±3 единицы счета
Скважность импульсов: 10%...90%, погрешность ±3%
Звуковая прозвонка: сигнал при сопротивлении менее ~40 Ом
Входной импеданс: ~10 МОм
Тест диодов: 2,7 В
Функция относительных измерений

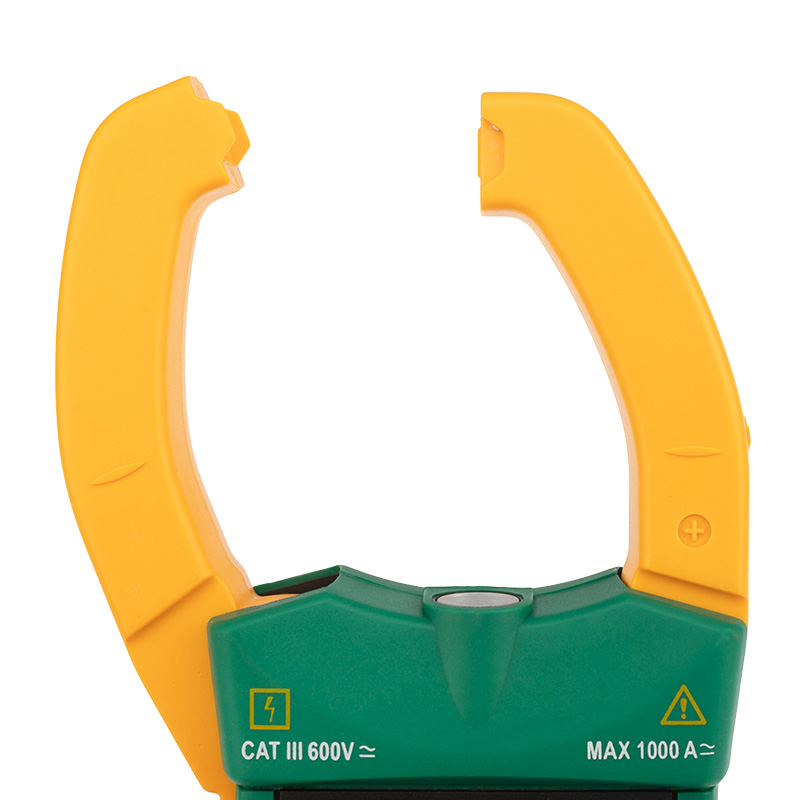

Диаметр раскрыва клещей: 40 мм
Автоотключение питания: 30 минут отсутствия активности
Частота обновления показаний: 2-3 Гц
Фиксация показаний DATA HOLD
Подсветка дисплея

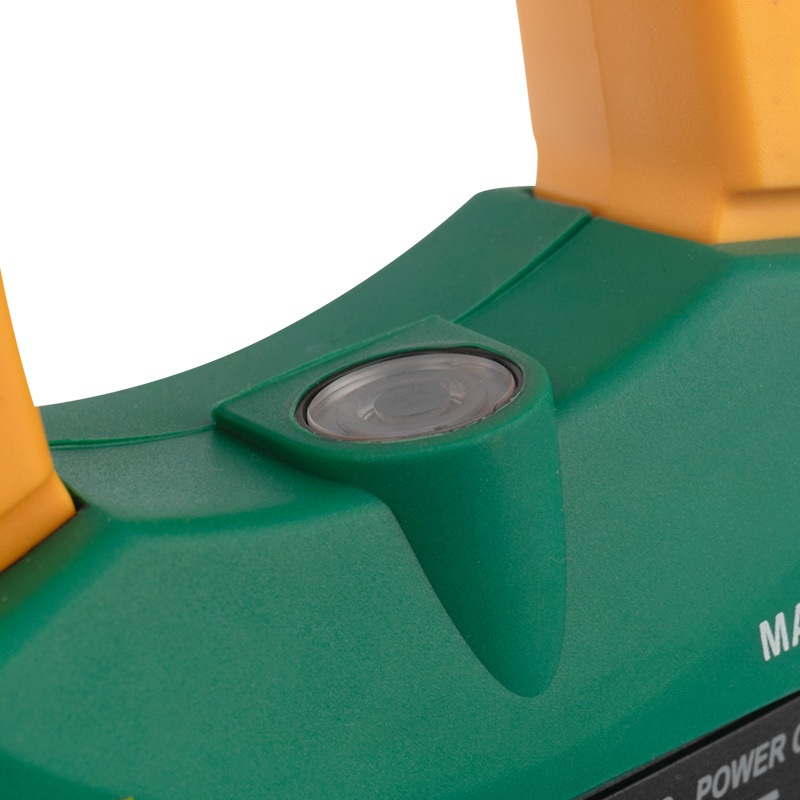

Фонарик подсветки рабочей области клещей
Индикация перегрузки: символ «OL» на ЖК дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 5...+35 °С
Диапазон температур хранения: –10...+50 °С

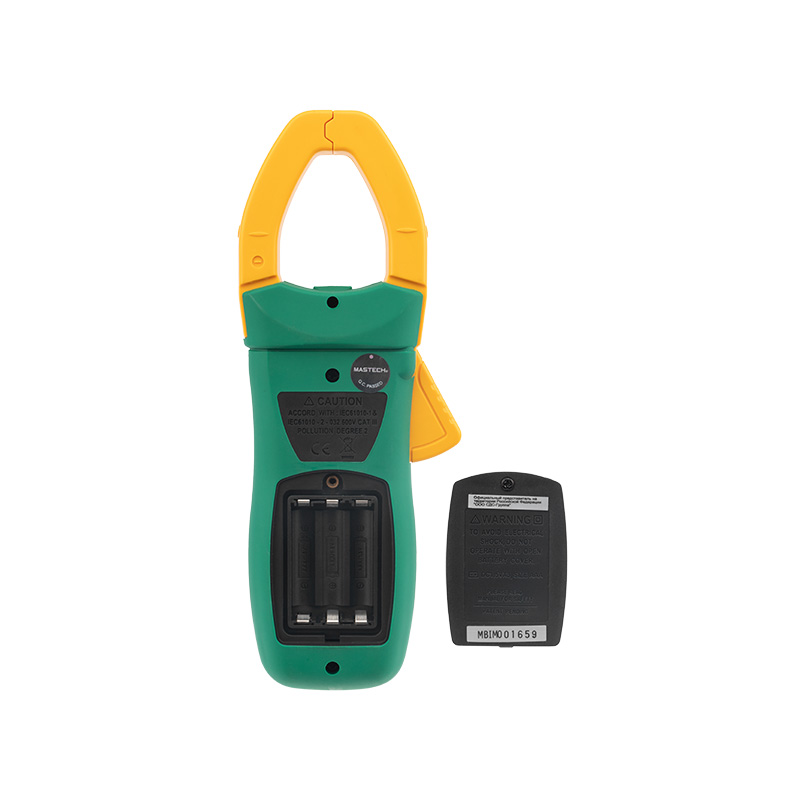

Питание: батареи 3 шт. х 1,5 В тип ААА

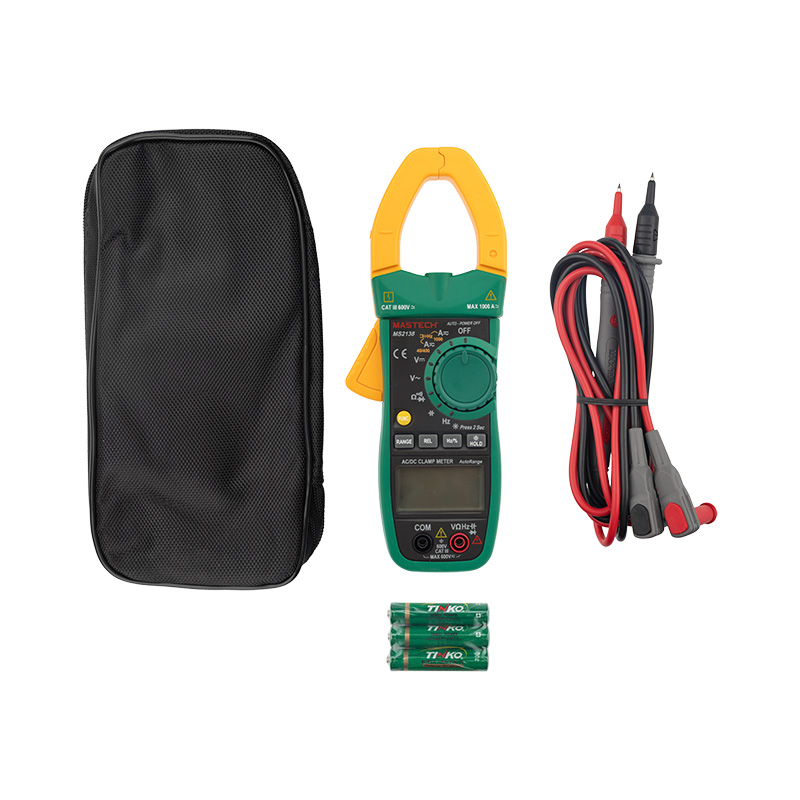

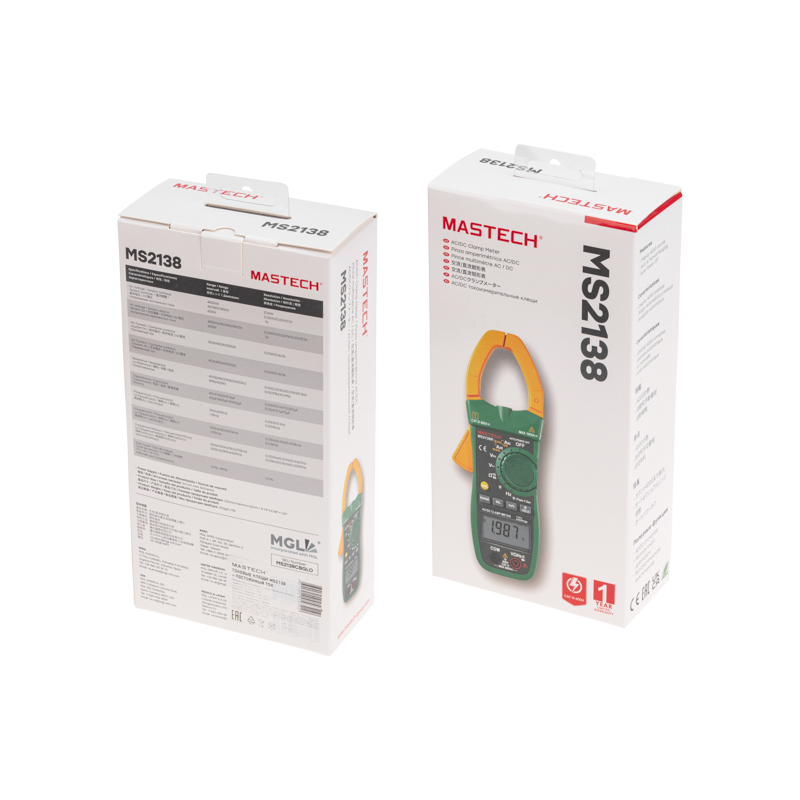

Комплект поставки: прибор, батареи, измерительные щупы, мягкий чехол, инструкция по эксплуатации
Размеры: 225х86х32 мм
Масса: 330 г
Масса с упаковкой: 620 г
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Нет |
|---|
Электрические и световые параметры 23
| Тип токаEF000143 | Постоян./перемен. ток (AC/DC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 1000–1000 А |
| Текущий диапазон измерения постоян токаEF000415 | 0.01–1000 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Нет |
| Измерение емкостиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Да |
| Измерение утечки токаEF001832 | Нет |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Да |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 600 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 1000 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 600 В |
| Максимальное измерение постоян. тока (DC)данные поставщика | 1000 А |
| Низкочастотный фильтр (LPF)данные поставщика | false |
| Погрешность при макс.измерении перемен. напряжения ± (AC)данные поставщика | 1 % |
| Погрешность при макс.измерении перемен. тока ± (AC)данные поставщика | 3 % |
| Погрешность при макс.измерении постоян. напряжения ± (DC)данные поставщика | 0.8 % |
| Погрешность при макс.измерении постоян. тока ± (DC)данные поставщика | 3 % |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Желто-зеленый |
|---|---|
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 6
| Тип источника питанияEF001469 | Мизинчиковая (AAA, Micro) |
|---|---|
| Категория измерения цепиEF005014 | Категория III |
| Тип дисплеяEF008244 | LCD |
| Вид дисплеяданные поставщика | Одиночный + графическая шкала |
| Применениеданные поставщика | Измерение показателей тока |
| Серияданные поставщика | Электроизмерительные клещи |
Прочие характеристики 24
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Ручной/автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Да |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | true |
| Встроенный интерфейсданные поставщика | Нет (без) |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | false |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | false |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 3 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | true |
| Разрядность дисплеяданные поставщика | 3999 |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | true |
| Скважностьданные поставщика | true |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 40 мм |
|---|---|
| Высота изделияданные поставщика | 3.2 см |
| Длина изделияданные поставщика | 22.2 см |
| Ширина изделияданные поставщика | 8.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 26 × 13 × 6 см | 0.584 | 0.002 | |
| Групповая упаковка кор. (20 шт) | 20 шт | 54.5 × 34.5 × 28.8 см | 12.474 | 0.054 |
-
