Mastech

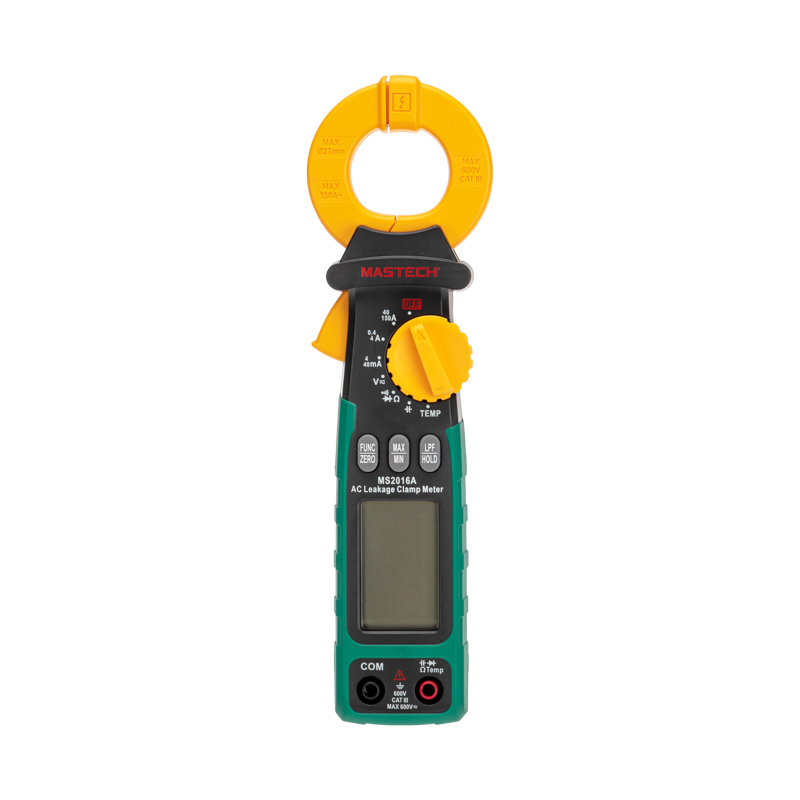

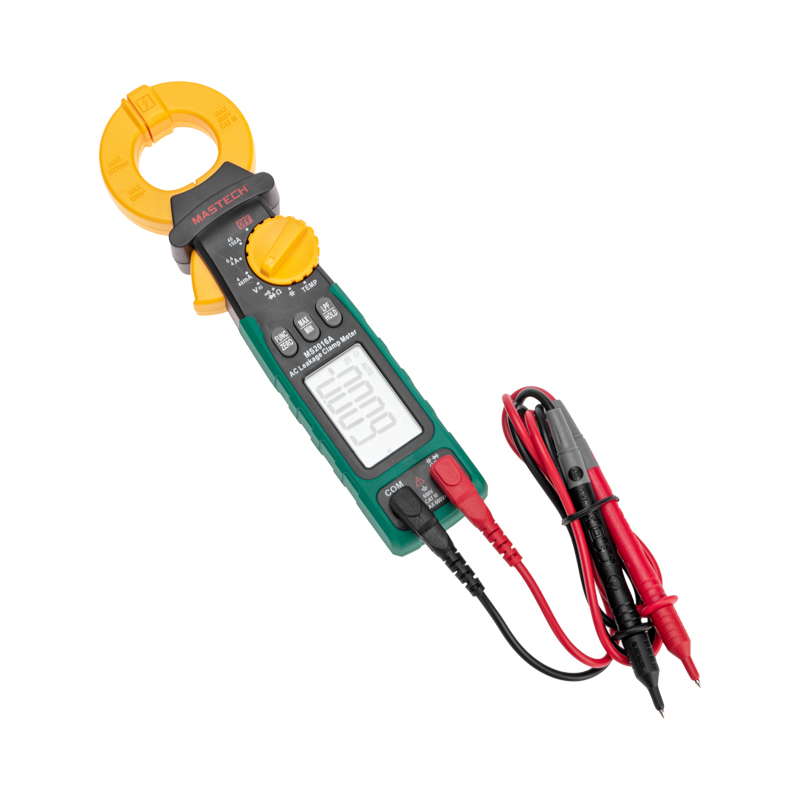

Токовые клещи MS2016A MASTECH
ИсточникКаталог SDS_Group
КлассификацияEC000380
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Текущий диапазон измерения перемен тока40–150 А
Размер клещей в открытом состоянии30 мм
Тип токаПеремен. ток (AC)
ИндикацияЦифровой (-ая)
Выбор диапазона измеренияАвтоматический
Категория измерения цепиКатегория III
Диапазон измерения сопротивленияДа
Точное измер RMS-системы управ записямиДа
Описание и назначение
Новейшие клещи MS2016A для поиска токов утечки – уникальное решение от инженеров MASTECH. Имеют компактный дизайн и TRUE RMS для переменного напряжения, режимы максимальных/минимальных измерений.
Кроме основной функции – бесконтактного измерения переменного тока, с помощью MS2016A можно измерить постоянное и переменное напряжение и сопротивление, емкость и температуру.
Кроме того, у данного прибора есть функция прозвонки целостности цепи, тестирования диодов и низкочастотного фильтра (LPF).
MS2016A имеет функцию автоматического выбора пределов измерений.
В отличие от устаревших моделей, где вам приходилось вручную выставлять пределы, сейчас же нужно всего лишь выбрать, какой из параметров вы собираетесь измерять.
У прибора усиленный переключатель, благодаря которому исключается возможность случайного нажатия.
Калибровка и тестирование приборов произведены под контролем компании СДС.
Технические характеристики:
Дисплей 4000 отсчетов
Радиус открытия клещей Ø 30 мм
Автовыбор диапазона измерений
Автоматическое отключение
True RMS
Истинное среднеквадратичное значение для переменного напряжения
Функция низкочастотного фильтра (50/60 Гц)
Настройка нуля
Режим максимальных\минимальных измерений
Тест диодов 3,2 В
Прозвонка <40 Ω
Удержание данных
Низкий уровень заряда батареи

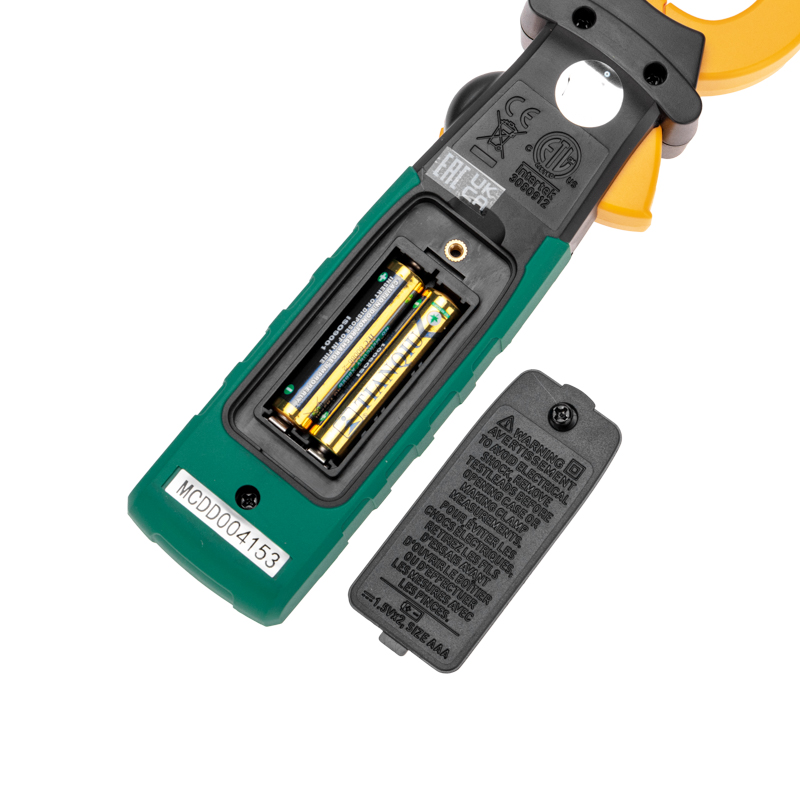

Электропитание: 2 × 1,5 В батарейки ААА
Размер: 213x62x38 мм / 8,39x2,44x1,5 дюйма
Вес: 238 г/0,52 фунта
Напряжение постоянного тока: 4 В/40 В/400 В/600 В 1 мВ/10 мВ/100 мВ/1 В ±(0,5% +4)
Переменное напряжение: 4 В/40 В/400 В/600 В 1 мВ/10 мВ/100 мВ/1 В ±(1,0% +3)
Переменный ток: 4 мА/40 мА (50/60 Гц) 1 мкА/10 мкА ±(2,0% +10) 400 мА/4 А/40 А (50/60 Гц) 0,1 мА/1 мА/10 мА ±(2,0% +5) 150 А (50/60 Гц) 0,1 А ±(2,0% +10) 4 мА/40 мА (40~1 кГц) 1 мкА/10 мкА ±(3,0% +5) 400 мА/ A/40 A (40~1 кГц) 0,1 мА/1 мА/10 мА ±(3,0% +3) 150 A (40~1 кГц) 0,1A ±(3,0% +5)
Сопротивление: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм 0,1 Ом/1 Ом/10 Ом/100 Ом/1 кОм ±(0,8% +3) 40 МОм 10 кОм ±(1,0% +3)
Емкость: 40 нФ / 400 нФ / 4 мкФ 0,01 нФ / 0,1 нФ / 1 нФ ± (3,0% + 8) 40 мкФ/400 мкФ/4 мкФ/40 мкФ 10 нФ/100 нФ/1 мкФ/10 мкФ ±(3,0% +8)

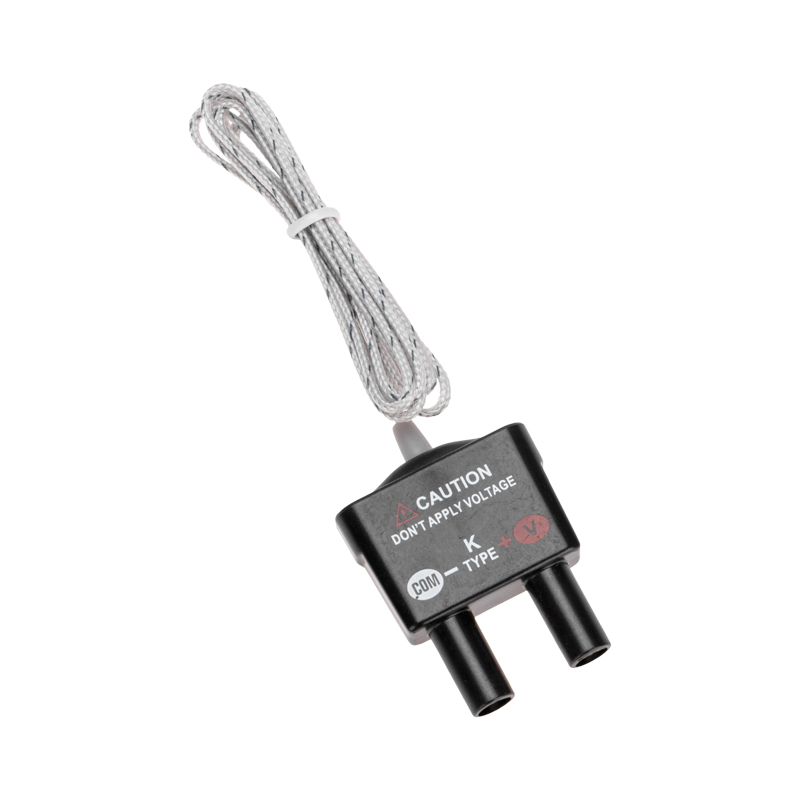

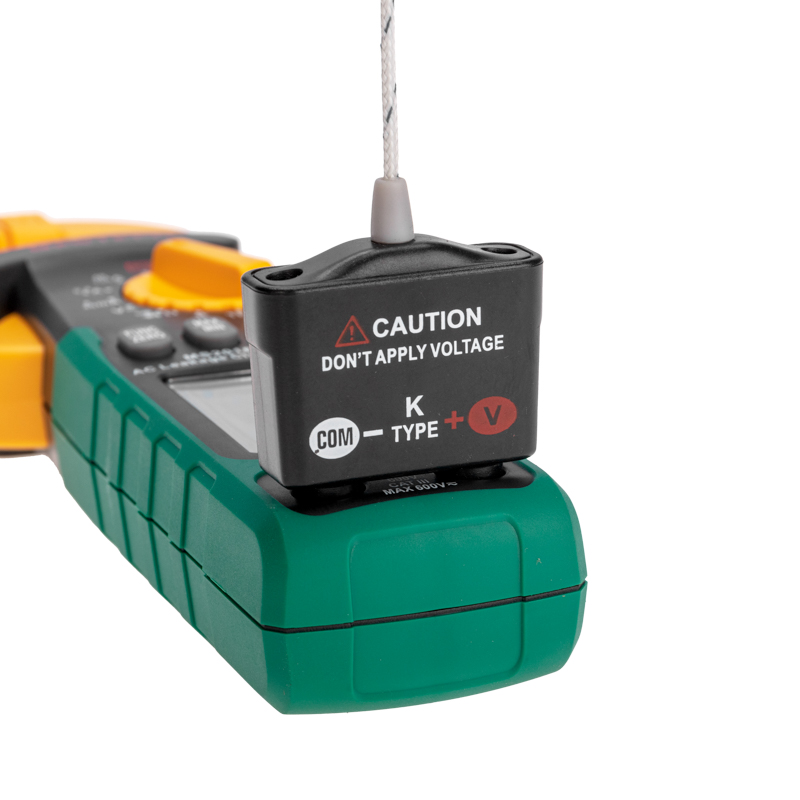

Температура: -20…0 °C/-4…32 °F 0,1/0,1 ±(3,0% +5) 0…400 °C/32…752 ° F 0,1/0,1 ±(1,5% +5) 400…1000 °C/752…1832 ° F 1/1 ±(3,0% +5)
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Измерение температурыEF000598 | Да |
|---|
Электрические и световые параметры 20
| Тип токаEF000143 | Перемен. ток (AC) |
|---|---|
| Текущий диапазон измерения перемен токаEF000414 | 40–150 А |
| Диапазон измерения сопротивленияEF000418 | Да |
| Точное измер RMS-системы управ записямиEF000420 | Да |
| Измерение емкостиEF000597 | Да |
| Измерение частотыEF000599 | Да |
| Измерение мощностиEF001831 | Да |
| Измерение утечки токаEF001832 | Да |
| Измерение напряжения перемен токаEF002491 | Да |
| Измерение напряжения постоян токаEF002492 | Нет |
| Бесконтактный детектор напряжения (NCV)данные поставщика | false |
| Измерение сопротивленияданные поставщика | true |
| Максимальное измерение перемен. напряжения (AC)данные поставщика | 600 В |
| Максимальное измерение перемен. тока (AC)данные поставщика | 150 А |
| Максимальное измерение постоян. напряжения (DC)данные поставщика | 600 В |
| Низкочастотный фильтр (LPF)данные поставщика | true |
| Погрешность при макс.измерении перемен. напряжения ± (AC)данные поставщика | 1 % |
| Погрешность при макс.измерении перемен. тока ± (AC)данные поставщика | 3 % |
| Погрешность при макс.измерении постоян. напряжения ± (DC)данные поставщика | 0.5 % |
| Управление изменяемой частотой (VFC)данные поставщика | false |
Материалы и конструкция 3
| ЦветEF000007 | Желто-зеленый |
|---|---|
| Измер кабелей с перед-задним проводникомEF001833 | Нет |
| Ударопрочное исполнениеданные поставщика | false |
Монтаж и подключение 1
| Версия адаптера подключ к мультиметруEF001834 | Нет |
|---|
Классификация и назначение 6
| Тип источника питанияEF001469 | Мизинчиковая (AAA, Micro) |
|---|---|
| Категория измерения цепиEF005014 | Категория III |
| Тип дисплеяEF008244 | LCD |
| Вид дисплеяданные поставщика | Одиночный |
| Применениеданные поставщика | Измерение показателей тока |
| Серияданные поставщика | Электроизмерительные клещи |
Прочие характеристики 24
| ИндикацияEF000350 | Цифровой (-ая) |
|---|---|
| Выбор диапазона измеренияEF000413 | Автоматический |
| Тест на непрерывностьEF000588 | Да |
| ИнтрефейсEF000594 | Нет |
| Измерение пикового значенияEF001835 | Нет |
| Режим сохранения данных (Data hold)EF001849 | Да |
| Аналог дисплей с гистограммамиEF004358 | Нет |
| Измерение индукцииEF004789 | Нет |
| Автовыключениеданные поставщика | false |
| Автоотключениеданные поставщика | true |
| Встроенный интерфейсданные поставщика | Нет (без) |
| Вход с низким импедансом (LoZ)данные поставщика | false |
| Измерение максимальных\минимальных значенийданные поставщика | true |
| Измерение пиковых значенийданные поставщика | false |
| Истинное среднеквадратичное значение (TRUE RMS)данные поставщика | true |
| Источник питанияданные поставщика | Батарея |
| Количество источников питанияданные поставщика | 2 штук |
| Открытые клещиданные поставщика | false |
| Подсветка дисплеяданные поставщика | true |
| Подсветка рабочей зоныданные поставщика | false |
| Разрядность дисплеяданные поставщика | 4000 |
| Режим "прозвонка"данные поставщика | true |
| Режим относительных измеренийданные поставщика | false |
| Скважностьданные поставщика | false |
Размеры и упаковка
Изделие
| Размер клещей в открытом состоянииEF000419 | 30 мм |
|---|---|
| Высота изделияданные поставщика | 3.8 см |
| Длина изделияданные поставщика | 21.3 см |
| Ширина изделияданные поставщика | 6.2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.7 × 5.6 × 23.5 см | 0.438 | 0.001 | |
| Групповая упаковка кор (20 шт) | 20 шт | 23.1 × 30.5 × 50 см | 9.1 | 0.035 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.7 × 5.6 × 23.5 см
- Вес, кг
- 0.438
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 23.1 × 30.5 × 50 см
- Вес, кг
- 9.1
- Объём, м³
- 0.035
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.

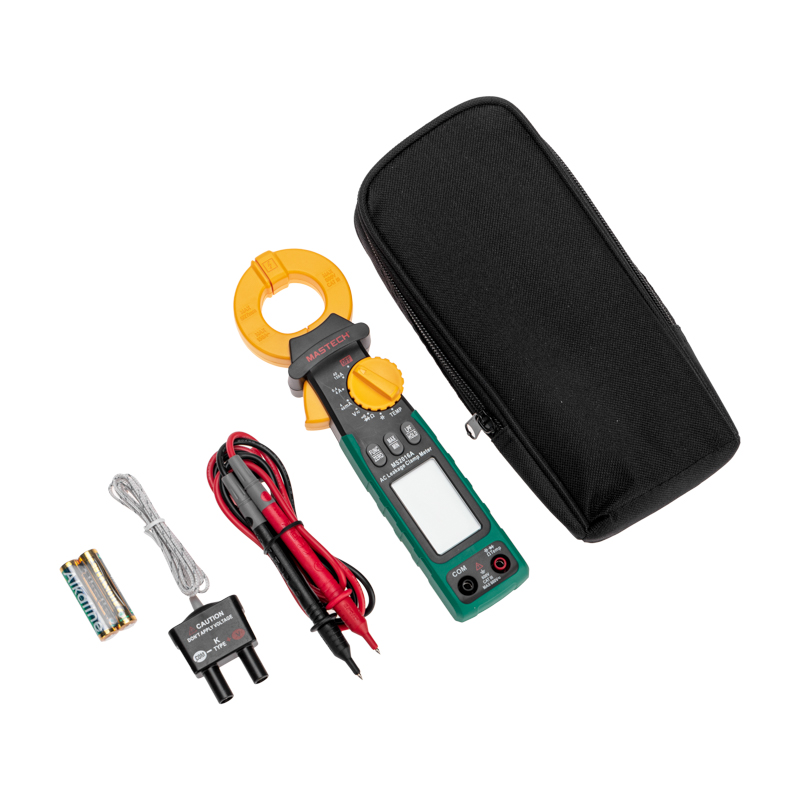

Комплектация
