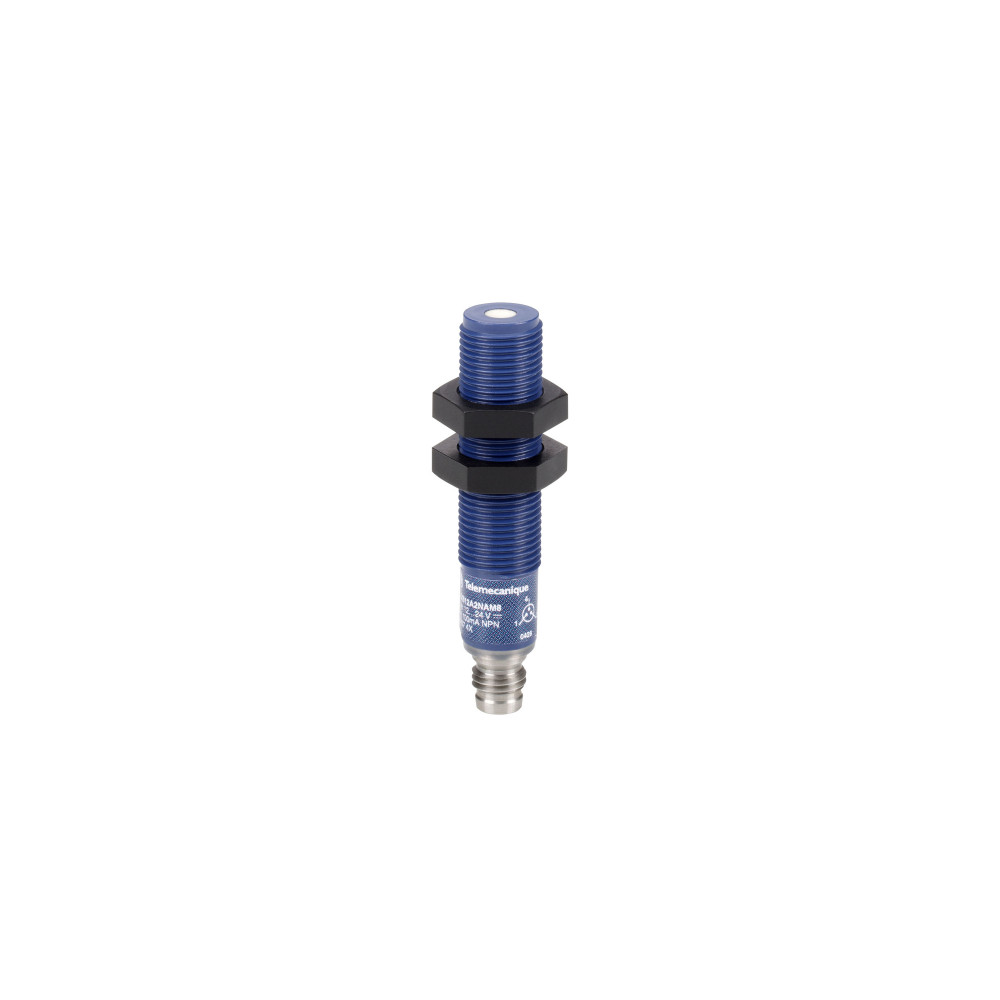

УЛЬТРАЗВУКОВОЙ ДАТЧИК, ПРИЕМНИК., 24В

Изображение может отличаться от конкретного исполнения.

Schneider Electric

УЛЬТРАЗВУКОВОЙ ДАТЧИК, ПРИЕМНИК., 24В

Артикул: XXR12A8KAM8 ETIM-класс: EC001849 Обновлено: 31.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001849
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Макс. выход. ток100 мА
Температура эксплуатации-20...65 °C
Частота коммутируем. тока125 Гц
Слепая зона200 мм
Ток без нагрузки50 мА
Напряжение питания12...24 В
Ширина датчика12 мм
Диаметр датчика12 мм

Описание и назначение

УЛЬТРАЗВУКОВОЙ ДАТЧИК, ПРИЕМНИК., 24В. серия продукта: OsiSense XX - название серии: общего назначения - конструкция датчика: цилиндрический M12 - материал: пластик - тип выходного сигнала: дискретный - способ электромонтажа: 4-проводн.. Преимущества: Технология, отражающая ваши потребности. Новая широчайшая линейка Osisonic позволит вам найти нужное решение для требовательных сред благодаря:, невероятно большому набору форматов, от самых компактных на рынке до устройств диаметром 30 мм с расстоянием обнаружения 8 м., интеллектуальности и простоте установки датчиков в режиме обучения., корпус из нержавеющей стали с аналоговыми моделями.... применения: - Основные сферы: упаковочная отрасль, автомобилестроение, целлюлозно-бумажная промышленность, механические станки, сборочное оборудование, оборудование для производства продуктов питания и напитков и т. д....

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Температура эксплуатацииEF002386 -20...65 °C
Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Прочее
Рабочая температура окружающей средыданные поставщика -20-65 °C
Степень защиты ipданные поставщика IP67 в соответствии с МЭК 60529
Стойкость к коммутационным помехамданные поставщика 1 кВ уровень 3 в соответствии с IEC 61000-4-4
Стойкость к электромагнитным полямданные поставщика 10 В/м уровень 3 в соответствии с IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 8 кВ уровень 4 в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-80 °C

Электрические и световые параметры 12

Тип напряженияEF000187 DC (постоян.)
Макс. выход. токEF001315 100 мА
Частота коммутируем. токаEF003587 125 Гц
Ток без нагрузкиEF004028 50 мА
Напряжение питанияEF004127 12...24 В
Макс. коммутируемый токданные поставщика 100 мА с защита от перегрузки и короткого замыкания
Максимальная просадка напряженияданные поставщика 1 В
номинальное напряжение сетиданные поставщика 12...24 В пост. ток с защита от включения с обратной полярностью
Потребляемый токданные поставщика 50 мА
Пределы напряжения питанияданные поставщика 10-28 В пост. ток
Способ электромонтажаданные поставщика 4-проводн.
Электрическое соединениеданные поставщика розетка M8 4 контакта

Материалы и конструкция 7

Материал корпусаEF001596 Пластик
Конструкция корпусаEF004008 Цилиндр, с резьбой
Материал активной зоны датчикаEF004133 Пластик
Материал оболочки кабеляEF004136 Прочее
Материалданные поставщика пластик
Материал передней панелиданные поставщика эпоксидный
Материал шкафаданные поставщика ULTEM

Монтаж и подключение 2

Тип подключенияEF003961 Коннектор М8
Тип резьбыданные поставщика M12 x 1

Механические характеристики 1

Ударопрочностьданные поставщика 30 gn по всем 3 осям для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 9

Тип аналог. выходаEF003958 Прочее
Тип переключающего (коммутационного) выходаEF003962 PNP/NPN
Тип функционал. переключателейEF003963 Нормально открытый (НО) контакт
Стандарт интерфейсаEF004017 Прочее
Серияданные поставщика OsiSense XX
Стандартыданные поставщика IEC 60947-5-2
Тип выходного сигналаданные поставщика дискретный
Тип датчикаданные поставщика ultrasonic sensor receiver
Тип дискретного выходаданные поставщика PNP и NPN

Прочие характеристики 19

Слепая зонаEF003986 200 мм
Способ настройкиEF003994 Прочее
Возможность синхронизацииEF004117 Да
Регулируемое расстояниеEF008209 0...0 мм
Maximum delay first upданные поставщика 100 мс
Maximum delay recoveryданные поставщика 4 мс
Maximum delay responseданные поставщика 20 мс
Виброустойчивостьданные поставщика +/-1 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6
гарантированная рабочая дальностьданные поставщика 0-0.2 м
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
диапазон дальности действияданные поставщика 0-0.2 м
Конструкция датчикаданные поставщика цилиндрический M12
Маркировкаданные поставщика CE
Название серииданные поставщика общего назначения
Наименование датчикаданные поставщика XXR
номинальная дальность обнаруженияданные поставщика 0.2-0.2 м фиксированный
Сертификатыданные поставщика UL
Система обнаруженияданные поставщика сквозной луч (need a transmitter XXT12A8M12)
Функция дискретного выходаданные поставщика 2 Н.О.

Размеры и упаковка

Изделие

Ширина датчикаEF007094 12 мм
Диаметр датчикаEF007111 12 мм
Высота датчикаEF007283 12 мм
Длина датчикаEF007334 50 мм
Диапазон измерения длиныEF008213 0...200 мм
Вес неттоданные поставщика 0.011 кг
Длина резьбыданные поставщика 38 мм
