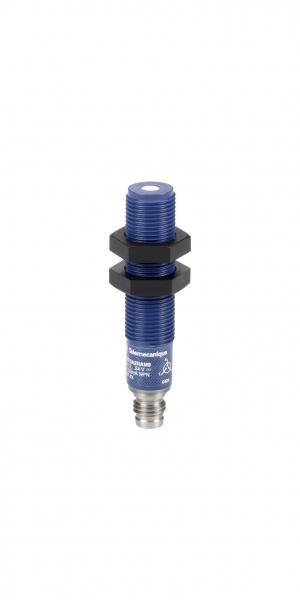

УЛЬТРАЗВУКОВОЙ ДАТЧИК NO PNP/NPN

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Температура эксплуатацииEF002386	-20...65 °C
Категория взрывобезопасности по газуEF003997	Нет (без)
Категория взрывобезопасности по пылиEF003998	Нет (без)
Рабочая температураданные поставщика	-20-65 °C
Степень защиты ipданные поставщика	IP67 в соответствии с IEC 60529
Стойкость к коммутационным помехамданные поставщика	1 кВ уровень 3 в соответствии с IEC 61000-4-4
Стойкость к электромагнитным полямданные поставщика	10 В/м уровень 3 в соответствии с IEC 61000-4-3
Стойкость к электростатическому разрядуданные поставщика	8 кВ уровень 4 в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-80 °C

Электрические и световые параметры 12

Тип напряженияEF000187	AC/DC (перемен./постоян.)
Макс. выход. токEF001315	100 мА
Частота коммутируем. токаEF003587	125 Гц
Ток без нагрузкиEF004028	25 мА
Напряжение питанияEF004127	12...24 В
Макс. коммутируемый токданные поставщика	100 мА с защита от перегрузки и короткого замыкания
номинальное напряжение сетиданные поставщика	12...24 В пост. ток с защита от включения с обратной полярностью
Потребляемый токданные поставщика	25 мА
Пределы напряжения питанияданные поставщика	10-28 В пост. ток
Способ электромонтажаданные поставщика	4-проводн.
Частота передачиданные поставщика	500 кГц
Электрическое соединениеданные поставщика	розетка M8 4 контакта

Материалы и конструкция 7

Материал корпусаEF001596	Пластик
Конструкция корпусаEF004008	Цилиндр, с резьбой
Материал активной зоны датчикаEF004133	Пластик
Материал оболочки кабеляEF004136	Прочее
Материалданные поставщика	пластик
Материал передней панелиданные поставщика	эпоксидный
Материал шкафаданные поставщика	ULTEM

Монтаж и подключение 2

Тип подключенияEF003961	Коннектор М8
Тип резьбыданные поставщика	M12 x 1

Механические характеристики 1

Ударопрочностьданные поставщика	30 gn по всем 3 осям для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип аналог. выходаEF003958	Прочее
Тип переключающего (коммутационного) выходаEF003962	PNP/NPN
Тип функционал. переключателейEF003963	Нормально открытый (НО) контакт
Стандарт интерфейсаEF004017	Прочее
Информация об исключениях по регламенту rohsданные поставщика	да
Серия продуктаданные поставщика	OsiSense XX
Стандартыданные поставщика	IEC 60947-5-2
Тип выходного сигналаданные поставщика	дискретный
Тип датчикаданные поставщика	ультразвуковой датчик
Тип дискретного выходаданные поставщика	PNP и NPN

Прочие характеристики 33

Слепая зонаEF003986	6.4 мм
Способ настройкиEF003994	Прочее
Относительная точность повторенияEF004100	0.7 %
Возможность синхронизацииEF004117	Да
Регулируемое расстояниеEF008209	6.4...51 мм
Maximum delay first upданные поставщика	20 мс
Maximum delay recoveryданные поставщика	2 мс
Maximum delay responseданные поставщика	2 мс
Maximum voltage dropданные поставщика	1 В
Виброустойчивостьданные поставщика	+/-1 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6
гарантированная рабочая дальностьданные поставщика	0.0064-0.051 м
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
диапазон дальности действияданные поставщика	0.0064-0.051 м
Директива ec rohsданные поставщика	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Конструкция датчикаданные поставщика	цилиндрический M12
Максимальный дифференциальный ходданные поставщика	0.7 мм
Маркировкаданные поставщика	CE
Название серииданные поставщика	общего назначения
Наименование датчикаданные поставщика	XX5
Не содержит ртутиданные поставщика	да
номинальная дальность обнаруженияданные поставщика	0.05-0.05 м фиксированный
Повторяемость позиционированияданные поставщика	0.7 %
Профиль кругооборотаданные поставщика	ENVEOLI111225EN
Регламент reachданные поставщика	Содержание особо опасных веществ превышает пороговую величину
Светодиодный индикатор состоянияданные поставщика	питание включено: 1 светодиод (зеленый) состояние выхода: 1 светодиод (желтый)
Сертификатыданные поставщика	UL
Система обнаруженияданные поставщика	рассеянный
Слепая зонаданные поставщика	0-6.4 мм ≠ ETIM
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Угол отклонения обнаруживаемого объекта от 90°данные поставщика	-10-10 °
Угол раствора лучаданные поставщика	11 °
Функция дискретного выходаданные поставщика	2 Н.О.
Экологическая отчетнстьданные поставщика	ENVPEP111234EN

Размеры и упаковка

Изделие

Ширина датчикаEF007094	12 мм
Диаметр датчикаEF007111	12 мм
Высота датчикаEF007283	12 мм
Длина датчикаEF007334	58 мм
Диапазон измерения длиныEF008213	6.4...51 мм
Длина резьбыданные поставщика	38 мм
Минимальный размер обнаруживаемого объектаданные поставщика	диаметр цилиндра 2,5 мм плоская шина толщиной 1 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	0.066 × 0.04 × 0.095 см	0.028	0.0002508	3389110277524
TRANSPORTING	35 шт.	0.4 × 0.3 × 0.15 м	1.258	0.018	43389110277522
